| Номер в госреестре | 88353-23 |
| Наименование СИ | Акселерометры |
| Обозначение типа СИ | ASM 18X |
| Изготовитель | "YMC PIEZOTRONICS INC.", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 01.03.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры ASM 18X (далее - акселерометры) предназначены для измерений виброускорения.
Принцип действия акселерометров основан на изменении емкости чувствительного элемента при перемещении инерционной массы под действием виброускорения и преобразования измеренной емкости в выходной сигнал.
Акселерометры представляют собой микроэлектромеханические системы (МЭМС) и состоят из чувствительного элемента и электронной схемы, заключенных в едином металлическом корпусе.
Акселерометры выпускаются в однокомпонентном, двухкомпонентном и трехкомпонентном исполнении и имеют следующие модификации:
- однокомпонентные: 181A02, 181A02P, 181A05, 181A05P, 181A10P, 181A20, 181A50P, 181A100P, 181A200P;
- двухкомпонентные: 182A02, 182A02P, 182A05, 182A05P, 182A10P, 182A20, 182A50P, 182A100P, 182A200P;
- трехкомпонентные: 183A02, 183A02P, 183A05, 183A05P, 183A10P, 183A20, 183A50P, 183A100P, 183A200P.
Модификации акселерометров отличаются номинальным коэффициентом преобразования, диапазоном измерений, рабочим диапазоном частот, габаритными размерами и массой. Дополнительно акселерометры могут выпускаться в исполнении со встроенной памятью TEDS, предназначенной для хранения информации о калибровке, заводском номере, коэффициенте преобразования, при этом к модификации добавляется префикс TE.

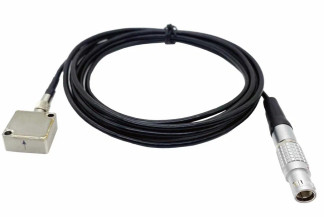

Общий вид акселерометров представлен на рисунке 1. Акселерометры не подлежат пломбированию.
Заводские (серийные) номера акселерометров в числовом формате наносятся на корпус методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.
отсутствует.
| Наименование характеристики | Значение | ||||||||
| 181А02, 182А02, 183А02 | 181А02Р, 182А02Р, 183А02Р | 181А05, 182А05, 183А05 | 181А05Р, 182А05Р, 183А05Р | 181А10Р, 182А10Р, 183А10Р | 181А20, 182А20, 183А20 | 181А50Р, 182А50Р, 183А50Р | 181А100Р, 182А100Р, 183А100Р | 181А200Р, 182А200Р, 183А200Р | |
| Номинальное значение коэффициента преобразования на базовой частоте, мВ/(м с"2) | 102 | 102 | 30,6 | 30,6 | 20,4 | 10,2 | 4,08 | 2,04 | 1,02 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте, % | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 |
| Диапазон измерений амплитудных значений виброускорения, м/с2 | от 0,01 до 19,6 | от 0,005 до 19,6 | от 0,01 до 49 | от 0,005 до 49 | от 0,01 до 98 | от 0,01 до 196 | от 0,01 до 490 | от 0,01 до 980 | от 0,01 до 1960 |
| Базовая частота, Гц | 63 | 63 | 63 | 63 | 160 | 160 | 160 | 160 | 160 |
| Диапазон рабочих частот, Гц | от 0,1 до 200 | от 0,1 до 150 | от 0,1 до 200 | от 0,1 до 150 | от 0,1 до 400 | от 0,1 до 300 | от 0,1 до 800 | от 0,1 до 800 | от 0,1 до 1000 |
| Нелинейность амплитудной характеристики,% | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 |
| Неравномерность частотной характеристики,% | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +85 |
| Г абаритные размеры (длинах высота х ширина), мм, не более - модификаций 181A02, 181A02P, 181A05, 181A05P, 181A10P, 181A20, 181A50P, 181A100P, 181A200P - модификаций 182A02, 182A02P, 182A05, 182A05P, 182A10P, 182A20, 182A50P, 182A100P, 182A200P - модификаций 183A02, 183A02P, 183A05, 183A05P, 183A10P, 183A20, 183A50P, 183A100P, 183A200P | 21,5Х21,5Х10,5 24х24х15 28х28х20 |
| Масса, г, не более - модификаций 181A02, 181A02P, 181A05, 181A05P, 181A10P, 181A20, 181A50P, 181A100P, 181A200P - модификаций 182A02, 182A02P, 182A05, 182A05P, 182A10P, 182A20, 182A50P, 182A100P, 182A200P - модификаций 183A02, 183A02P, 183A05, 183A05P, 183A10P, 183A20, 183A50P, 183A100P, 183A200P | 17 20 25 |
наносится на титульный лист паспорта методом печати или наклейки. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Акселерометр AMS 18X | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
приведены в разделе 7 «Подготовка к работе» руководства по эксплуатации.
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
| Зарегистрировано поверок | 69 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
