| Номер в госреестре | 88355-23 |
| Наименование СИ | Анализаторы кислорода промышленные |
| Обозначение типа СИ | "ХРОМОС О2" |
| Изготовитель | Общество с ограниченной ответственностью "ХРОМОС Инжиниринг" (ООО "ХРОМОС Инжиниринг"), Нижегородская обл., г.о. город Дзержинск, г. Дзержинск |
| Год регистрации | 2023 |
| Срок свидетельства | 01.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы кислорода промышленные «ХРОМОС О2» (далее - анализаторы) предназначены для измерения молярной доли кислорода в газовых средах, в том числе в природном горючем газе (111 Г), попутном нефтяном газе, поступающем с установок промысловой подготовки, из подземных хранилищ газа и с газоперерабатывающих предприятий в магистральные газопроводы и транспортируемого по ним, инертных газах, водороде, газообразном метане, пропане, гелии, азоте и других неагрессивных газах.
Принцип действия анализаторов основан на электрохимическом методе измерений. Датчиком кислорода, используемый в анализаторах, является 2-х электродный электрохимический датчик (ЭХД). ЭХД представляет собой цилиндр из инертного пластика, с одной стороны под сеткой размещена диффузионная мембрана из тефлона, а с другой стороны -два концентрических электрода из медной фольги, подключенные к свинцовому аноду и перфорированному катоду, покрытый слоем электролита. Сигналом датчика является ток, который пропорционален количеству кислорода, продиффундировавшего внутрь датчика. В отсутствие кислорода ток не генерируется. Ток датчика в рабочем диапазоне концентраций линейно зависит от концентрации кислорода.
Анализаторы представляют собой стационарные приборы непрерывного действия. Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора
пробы.
Анализаторы выпускаются в двух исполнениях: «ХРОМОС О2» исполнение 1, «ХРОМОС О2» исполнение 2. Исполнения отличаются внешним видом, массой и габаритными размерами.
В исполнении 1 анализаторы выполнены во взрывозащищённом исполнении и могут размещаться во взрывоопасных зонах. Калибровка осуществляется в ручном режиме. Анализируется один поток.
В исполнении 2 анализаторы выполнены во взрывозащищённом исполнении и могут размещаться во взрывоопасных зонах. Калибровка - автоматическая. Возможен поочередный анализ двух потоков. Для переключения потоков установлены электромагнитные клапаны.
В исполнении 1 анализаторы состоят из следующих блоков:
- блок управления;
- блок питания;
-дисплей;
-электрохимический датчик (ЭХД);
- датчик температуры;
- датчик расхода;
- огнепреградители;
- кабельные входы для обеспечения питания и передачи данных;
- взрывозащищённые кнопки управления анализатором.
В исполнении 2 анализаторы состоят из следующих блоков:
- блок управления;
- блок питания;
-дисплей;
-электрохимический датчик (ЭХД);
- датчик температуры;
- датчик расхода;
- термостат;
- огнепреградители;
- кабельные вводы для обеспечения питания и передачи данных;
- электромагнитные клапаны;
- взрывозащищённые кнопки управления анализатором.
Анализаторы имеют выходные сигналы:
- показания встроенного дисплея;
- унифицированный аналоговый токовый сигнал (4-20) мА;
- цифровой выход, интерфейс RS 485 или Ethernet.
Анализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение содержания определяемого компонента;
- формирование и передача выходного цифрового и аналогового сигналов;
- самодиагностику аппаратной и аналоговой части анализаторов и сигнализации об
отказах;
- архив данных показаний анализатора;
- архив неисправностей анализатора;
- архив событий (смена уровня доступа, изменения в калибровке, изменения даты и времени, удалений событий и архива);
- автоматическая калибровка анализатора (исполнение 2);
- автоматическая диагностика состояния электрохимического датчика.

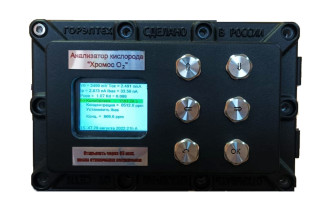

Общий вид анализаторов представлен на рисунках 1,2.
Заводские номера и наименование прибора наносятся печатным способом на металлическую табличку на корпусе анализатора, общий вид табличек приведен на рисунке 3. Нанесение знака поверки на анализаторы не предусмотрено.
Опломбирование от несанкционированного доступа не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 3 - Общий вид идентификационных табличек анализаторов кислорода промышленных «ХРОМОС О2» с обозначением мест нанесения знака утверждения типа и
заводского номера
Анализаторы имеют встроенное программное обеспечение (далее - ПО) «Окси-Т». Встроенное ПО предназначено для управления работой анализаторов и процессом измерений, а также для хранения, обработки и передачи полученных данных. ПО является метрологически значимым и не может быть изменено преднамеренно или случайно. Метрологически значимые параметры защищены от преднамеренного или случайного изменения. Влияние ПО учтено при нормировании метрологических характеристик. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014. Сведения об идентификационных данных (признаках) ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Окси-Т |
| Номер версии (идентификационный номер) ПО | Не ниже 1.14 |
| Цифровой идентификатор ПО | 0xc526ca3e |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Основные метрологические характеристики приборов приведены в таблицах 2 и 3.
Таблица 2 - Диапазоны измерений молярной доли кислорода, пределы допускаемой основной погрешности, пределы времени установления показаний анализаторов__
| Диапазон измерений молярной доли кислорода1-* | Пределы допускаемой основной абсолютной погрешности2) | Предел допускаемого времени установления показаний, Т0,9, с |
| от 1 до 200 млн-1 (от 0,0001 % до 0,02 %) от 1 до 500 млн-1 (от 0,0001 % до 0,05 %) от 1 до 1000 млн-1 (от 0,0001 % до 0,1 %) от 1 до 5000 млн-1 (от 0,0001 % до 0,5 %) от 1 до 10000 млн-1 (от 0,0001 % до 1 %) | ± (1 млн-1 + 0,05Свх3)) ± (1 млн-1 + 0,05Свх) ± (4 млн-1 + 0,08Свх) ± (50 млн-1 + 0,06Свх) ± (90 млн-1 + 0,06Свх) | 100 100 60 60 60 |
| от 0,1 % до 100 % | ± (0,5 % + 0,03-Свх) | 60 |
| П р и м е ч а н и я 1) Анализатор поставляется, либо с диапазоном измерений от 1 до 10000 млн-1 с пятью переключаемыми поддиапазонами, либо с диапазоном измерений от 0,1 % до 100 %. 2) При нормальных условиях эксплуатации. 3) Свх - молярная доля определяемого компонента на входе анализатора, млн-1 или %. | ||
Таблица 3 - Прочие метрологические характеристики анализаторов
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний анализаторов кислорода, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды на каждые 10о С, в долях от предела допускаемой основной погрешности | ±0,2 |
Таблица 4 - Основные технические характеристики анализаторов
| Наименование характеристики | Значение |
| Количество анализируемых потоков Исполнение 1 | 1 |
| Исполнение 2 | 1, 2 |
| Частота, Г ц | 50±1 |
| Напряжение питания, В Исполнение 1, постоянный ток | 24 |
| Исполнение 2, переменный ток | 220^ |
| Передача данных | RS485 (Modbus RTU); Ethernet (Modbus TCP); 4-20 мА |
| Наименование характеристики | Значение |
| Потребляемая мощность, Вт Исполнение 1 Исполнение 2 | не более 10 не более 30 |
| Вес (без упаковки), кг, не более Исполнение 1 Исполнение 2 | 10 55 |
| Г абариты, мм (ДхТТТхВ) Исполнение 1 Исполнение 2 | 282x182x135 433x333x224 |
| Время выхода на режим, час не более | 1 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 20000 |
| У словия эксплуатации | |
| Температура окружающей среды, °С | от - 40 до + 55 |
| Относительная влажность (при 25 °С), %, не более | 98 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Маркировка взрывозащиты: | |
| -Исполнение 1 -Исполнение 2 | 1 Ex db IIB+H2 T6 Gb Х 1 Ex db IIB+H2 T6 Gb Х |
| Подгруппа электрооборудования по ГОСТ 31610.0-2019 (IEC 60079-0:2017) | ПВ |
| Температурный класс: | |
| -Исполнение 1 | Т6 |
| -Исполнение 2 | Т6 |
| Применяемый тип взрывозащиты: | |
| -Исполнение 1 -взрывонепроницаемая оболочка по ГОСТ IEC 60079-1-2013 | «d» |
| Наименование характеристики | Значение |
| -Исполнение 2 -взрывонепроницаемая оболочка по ГОСТ IEC 60079-1-2013 | «d» |
| Степень защиты от воздействия окружающей среды анализатора по ГОСТ 14254-2015 (IEC 60529:2013) Исполнение 1 Исполнение 2 | IP67 IP67 |
наносится типографским способом на титульный лист руководства по эксплуатации и табличку на панели анализатора.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор кислорода промышленный | «ХРОМОС О2» | 1 шт. |
| «ХРОМОС О2» | ||
| Комплект ЗИП | - | 1 компл. |
| Документация | ||
| Паспорт | ХАС 2.320.010 ПС | 1 экз. |
| Руководство по эксплуатации | ХАС 2.320.010 РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 2.5 руководства по эксплуатации.
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов газовых сред;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 56834-2015 Газ горючий природный. Определение содержания кислорода;
ТУ 26.51.53.110-010-69502896-2021 Анализаторы кислорода промышленные «ХРОМОС О2». Технические условия.
