| Номер в госреестре | 88361-23 |
| Наименование СИ | Анализаторы оптико-эмиссионные |
| Обозначение типа СИ | VELES CM |
| Изготовитель | Wuxi Jiebo Instrument Technology Co., Ltd, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 01.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы оптико-эмиссионные VELES CM (далее - анализаторы) предназначены для измерений массовой доли элементов в металлах и сплавах.
Принцип действия анализаторов основан на методе эмиссионного автоматического спектрального анализа с возбуждением пробы с помощью искры. Для возбуждения эмиссионного спектра исследуемых элементов используется искровой электрический разряд между стержневым электродом и поверхностью измеряемого образца. Искровой генератор позволяет создать искру повышенной энергии. Спектральный состав света определяется химическим составом исследуемого образца.
Конструктивно анализаторы состоят из оптической системы, которая состоит из искрового стенда, рамы, дифракционной решётки и набора КМОП-матриц.
Искровой стенд содержит в себе систему продувки аргоном для исключения окисления при обыскривании, удаления продуктов обыскривания, а также для исключения загрязнения оптического окна. Автоматическое управление потоком аргона позволяет оптимизировать его расход.
Для регистрации интенсивностей спектральных линий определяемых элементов в оптической камере установлены КМОП-матрицы без применения различных флуоресцирующих покрытий для исключения потери интенсивности детектируемого сигнала с течением длительного периода времени.
Анализаторы выпускают в двух модификациях: CM-160 и CM-140, которые отличаются спектральным диапазоном, габаритными размерами, массой и применением вакуумного насоса в модификации CM-140.
Корпуса анализаторов окрашиваются в цвета, которые определяет изготовитель.
Пломбирование анализаторов не предусмотрено.
Серийный номер анализаторов имеет буквенно-числовой формат, наносится на маркировочную табличку, закреплённую на задней панели корпуса, в виде ламинированной этикетки. Конструкцией анализаторов не предусмотрена возможность нанесения знака поверки и знака утверждения типа.

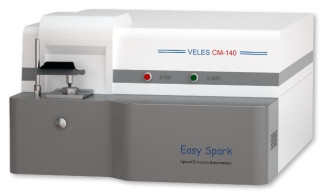

Общий вид средства измерений с указанием места нанесения серийного номера приведён на рисунках 1, 2.
Анализаторы оснащены встроенным метрологически значимым программным обеспечением (далее - ПО).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Влияние ПО анализаторов учтено при нормировании метрологических характеристик. Идентификационные данные ПО представлены в таблице 1.
| Идентификационные данные (признаки) | Значение | |
| VELES CM-160 | VELES CM-140 | |
| Идентификационное наименование ПО | JIEBO Spark Optical Emission Spectrometer Operation and Application Software | |
| Номер версии (идентификационный номер) ПО | не ниже 3.0.8238.42195 | не ниже 3.0.8171.36597 |
| Цифровой идентификатор ПО | - | |
Метрологические и основные технические характеристики приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, нм: - VELES CM-160 | от 160 до 900 |
| - VELES CM-140 | от 130 до 900 |
| Диапазон показаний массовой доли элементов, % | от 0,0001 до 99,9 |
| Диапазон измерений массовой доли элементов, % | от 0,002 до 50 |
| Пределы допускаемой относительной неисключённой составляющей систематической погрешности измерений массовой доли элементов, %, в поддиапазонах: - от 0,002 % до 0,1 % включ. | ±30,0 |
| - св. 0,1 % до 10,0 % включ. | ±11,0 |
| - св. 10,0 % до 50 % включ. | ±10,0 |
| Предел допускаемого относительного среднего квадратического отклонения (СКО) массовой доли элементов, %, в поддиапазонах: - от 0,002 % до 0,1 % включ. | 30,0 |
| - св. 0,1 % до 10,0 % включ. | 10,0 |
| - св. 10,0 % до 50 % включ. | 5,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| VELES CM-160 | VELES CM-140 | ||
| Г абаритные размеры, мм, не более - высота | 315 | 400 | |
| - ширина | 525 | 585 | |
| - длина | 640 | 800 | |
| Масса, кг, не более | 41 | 78 | |
| Параметры электрического питания: - напряжение переменного тока, В | 220±30 | ||
| - частота переменного тока, Г ц | 50±1 | ||
| Потребляемая мощность, Вт, не более | 400 | ||
| Наименование характеристики | Значение | |
| VELES CM-160 | VELES CM-140 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +5 до +40 | |
| - относительная влажность воздуха при 25 °С, %, не бо | ||
| лее | 90 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
| Средний срок службы, лет | 11 | |
| Средняя наработка на отказ, ч | 150 000 | |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор оптико-эмиссионный | VELES CM-160 (СМ-140) | 1 шт. |
| Методика поверки | - | 1 экз.1 |
| Руководство по эксплуатации | - | 1 экз.1 |
| Паспорт | - | 1 экз. |
| Примечание: 1 по требованию или в электронном виде | ||
приведены: в главе IV документа «Руководство по эксплуатации оптико-эмиссионного анализатора VELES CM-160» (для модификации CM-160), в главе IV документа «Руководство по эксплуатации оптико-эмиссионного анализатора VELES CM-140» (для модификации CM-140).
Приказ Росстандарта Российской Федерации от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Техническая документация Wuxi Jiebo Instrument Technology Co., Ltd, Китай.
| Зарегистрировано поверок | 18 |
| Поверителей | 4 |
| Актуальность данных | 22.11.2024 |
