| Номер в госреестре | 88370-23 |
| Наименование СИ | Кольца установочные |
| Обозначение типа СИ | КУ |
| Изготовитель | Общество с ограниченной ответственностью Торговая Компания "Микрон Комплектация" (ООО ТК "МК"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 28.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Кольца установочные КУ (далее - кольца) предназначены для установки и настройки на требуемый размер нутромеров, приборов для измерений внутренних диаметров отверстий в цехах и лабораториях машиностроения и приборостроения.
Принцип действия заключается в установке нутромеров и других средств измерений на требуемый размер с использованием нормированного значения внутреннего диаметра кольца.
Конструктивно кольца представляют собой цилиндрические детали с отверстием определенного диаметра d, формирующим измерительную (рабочую) поверхность, по которой контактируют измерительные наконечники проверяемого или настраиваемого прибора.
Структура обозначения возможных модификаций колец приведена ниже.
| Код | КУ | XX |
| Номер позиции кода | 1 | 2 |
Модификации колец отличаются значением номинального диаметра отверстия. Возможные модификации колец отображаются в условном обозначении в виде буквенноцифрового кода, значения позиций которого описаны в таблице 1.
Таблица 1 - Возможные значения позиций кода обозначения
| Позиция кода | Значение кода |
| 1 | Обозначение типа кольца - КУ |
| 2 | Номинальный диаметр отверстия кольца d, мм |
Заводской номер, состоящий из арабских цифр, знак утверждения типа, модификация кольца и товарный знак изготовителя наносят лазерным, механическим или электроискровым методом на сами кольца и обеспечивают идентификацию каждого кольца, а также возможность прочтения и сохранность указанной информации в процессе его эксплуатации.
Возможность нанесения знака поверки на кольцо отсутствует, пломбирование кольца не предусмотрено.

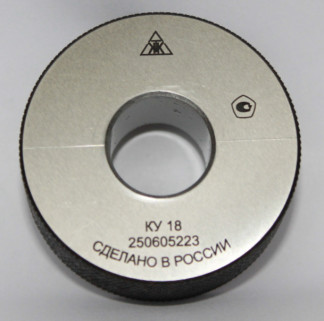

Общий вид колец представлен на рисунке 1.
Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.
Таблица 2 - Метрологические характеристики
| Диапазон номинальных диаметров отверстий колец d, мм | Допускаемые отклонения от номинального диаметра, мкм | Непостоянство диаметра отверстия в продольном сечении кольца, мкм | Допускаемые отклонения от перпендикулярности базового торца кольца относительно оси отверстия, мкм | Допуск круглости кольца, мкм, не более | Параметр шероховатости Ra измерительной поверхности по ГОСТ 2789-73, мкм, не более |
| от 6 до 10 вкл. | ±1,5 | 1,4 | 16 | 1,5 | 0,2 |
| св. 10 до 18 вкл. | ±2,0 | 1,4 | 20 | ||
| св. 18 до 50 вкл. | ±2,5 | 1,7 | 30 | ||
| св. 50 до 80 вкл. | ±3,0 | 2,2 | 40 | ||
| св. 80 до 120 вкл. | ±3,5 | 2,7 | 50 | ||
| св. 120 до 170 вкл. | ±4,5 | 3,8 | 60 | ||
| св. 170 до 250 вкл. | ±6,0 | 5,0 | 80 |
| Таблица 3 - Габаритные | размеры и масса | ||
| Диапазон номинальных диаметров отверстий колец d, мм | Габаритные размеры, мм, не более | Масса, кг, не более | |
| наружный диаметр | высота кольца | ||
| от 6 до 10 вкл. | 40 | 0,10 | |
| св. 10 до 18 вкл. | 50 | 0,17 | |
| св. 18 до 50 вкл. | 90 | 0,70 | |
| св. 50 до 80 вкл. | 150 | 1,5 | |
| св. 80 до 120 вкл. | 150 | 50 | 3,3 |
| св. 120 до 170 вкл. | 240 | 5,0 | |
| св. 170 до 200 вкл. | 250 | 6,0 | |
| св. 200 до 240 вкл. | 300 | 10,0 | |
| св. 240 до 250 вкл. | 370 | 12,0 | |
Таблица 4 - Параметр шероховатости базового торца, условия эксплуатации и средний срок службы__
| Наименование характеристики | Значение |
| Параметр шероховатости Ra базового торца по ГОСТ 2789-73, мкм, не более | 0,5 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность при температуре + 30 °С, %, не более | 65 |
| - атмосферное давление, кПа | от 84 до 107 |
наносится на лицевую поверхность кольца лазерным, механическим или электроискровым методом на и титульный лист паспорта типографским способом.
Таблица 5 - Комплектность
| Наименование | Обозначение | Количество |
| Кольцо установочное | КУ ХХ | 1 шт. |
| Паспорт | ПС.26.51.33-001-20184605-2022 | 1 экз. |
| Укладочный ящик (футляр) | - | 1 шт. |
| Методика поверки | - | 1 экз. |
приведены в разделе 6 «Порядок работы» Паспорта
Нормативные документы, устанавливающие требования к средству измерений
«Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм», утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 26.51.33-001-20184605-2022 «Кольца установочные КУ. Технические условия».
| Зарегистрировано поверок | 32 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
