| Номер в госреестре | 88373-23 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | RUIDE |
| Изготовитель | RUIDE SURVEYING INSTRUMENT CO. LTD, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 28.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометры электронные RUIDE (далее - тахеометры) предназначены для измерений расстояний, горизонтальных и вертикальных углов.
Принцип действия тахеометров заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно -светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей, пленочных отражателей и без отражателей.
Конструктивно тахеометры выполнены единым блоком. На передней панели тахеометров расположены клавиши включения и выключения тахеометра, управления измерением, изменения настроек. На одной из панелей управления сбоку расположен слот для подключения карты памяти формата SD и USB-порт. На боковой панели расположены аккумуляторный отсек и наводящие и закрепительные винты для ручного наведения на цель.
Результаты измерений записываются во внутреннюю память тахеометра или карту памяти формата SD, выводятся на дисплей тахеометра и могут быть переданы на внешние устройства.
К средствам измерений данного типа относятся тахеометры электронные RUIDE модификаций RQS, RCS, RIS, RIS ONE, которые отличаются погрешностью измерений углов и диапазоном работы компенсатора.
Заводской номер в числовом формате указывается методом печати на лицевой стороне тахеометра. Модификация указывается на боковой панели тахеометра.
Нанесение знака поверки на средство измерений не предусмотрено.

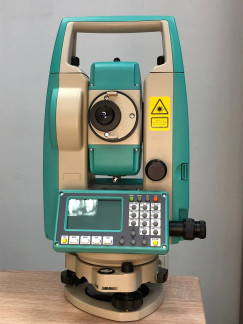

Общий вид тахеометров электронных RUIDE представлен на рисунках 1-3, место указания заводского номера представлено на рисунке 4.
Пломбирование не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Тахеометры имеют метрологически значимое встроенное программное обеспечение, устанавливаемое на тахеометр.
С помощью указанного программного обеспечения осуществляется взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные программного обеспечения приведены в таблице 1.
| Таблица 1 - Идентификационные данные прог | раммного обеспечения | |||
| Идентификационные данные (признаки) | Значение | |||
| Модификация | RQS | RCS | RIS | RIS ONE |
| Идентификационное наименование ПО | ВПО | ВПО | ВПО | ВПО |
| Номер версии (идентификационный номер ПО), не ниже | 22.01.26 | 22.09.23 | 220119 | 220413 |
| Цифровой идентификатор ПО | - | - | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | RQS RCS RIS | RIS ONE |
| Диапазон измерений: - углов, ° - расстояний, м: - с призменным отражателем - с плёночным отражателем - без отражателя | от 0 до 360 от 1,5 до 3500 от 1,5 до 1000 от 1,5 до 1000 | |
| Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), '' | ±4 | ±2 |
| Допускаемая средняя квадратическая погрешность измерений углов, ' | 2 | 1 |
| Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - с призменным отражателем - с плёночным отражателем - без отражателя | ±2 • (2 + 2-10"6 • D) ±2 • (3 + 2-10"6 • d) ±2 • (3 + 2-10"6 • D) | |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - с призменным отражателем - с плёночным отражателем - без отражателя | 2 + 2-10"6 • D 3 + 2-10"6 • D 3 + 2-10"6 • D | |
| Примечание - где D - измеряемое расстояние, мм. | ||
| Наименование характеристики | Значение | |||
| Модификация | RQS | RCS | RIS | RIS ONE |
| Диапазон работы компенсатора, ', не менее | ±3 | ±3 | ±2 | ±2 |
| Увеличение зрительной трубы, крат, не менее | 30 | 30 | 30 | 30 |
| Угловое поле зрения зрительной трубы, не менее | 1°20' | 1°20' | 1°20' | 1°20' |
| Наименьшее расстояние визирования, м, не более | 1,5 | 1,5 | 1,5 | 1,5 |
| Напряжения питания постоянного тока, В: - от внутренних литиевых аккумуляторных батарей | 7,4 | 7,4 | 7,4 | 7,4 |
| Диапазон рабочих температур, °С | от -20 до +50 | от -20 до +50 | от -20 до +50 | от -20 до +50 |
| Габаритные размеры (ДхШ*В), мм, не более | 206x200x353 | 206x200x353 | 206x200x353 | 206x200x353 |
| Масса, кг, не более | 5,8 | 5,8 | 5,8 | 5,8 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тахеометр электронный RUIDE | - | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Аккумуляторная батарея | - | 2 шт. |
| Крышка для аккумуляторной батареи | - | 2 шт. |
| Набор юстировочных инструментов | - | 1 шт. |
| Плечевой ремень | - | 2 шт. |
| Жилет сигнальный | - | 1 шт. |
| Мишень | - | 1 шт. |
| Защитная крышка для объектива | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в:
- разделе 6 «Измерения» «Тахеометры электронные RUIDE RCS. Руководство по эксплуатации»;
- разделе 3 «Измерения» «Тахеометры электронные RUIDE RQS. Руководство по эксплуатации»;
- разделе 11 «Измерения» «Тахеометры электронные RUIDE RIS и RUIDE RIS ONE. Руководство по эксплуатации»;
Нормативные документы, устанавливающие требования к средству измерений
Г осударственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482;
Государственная поверочная схема для координатно-временных средств измерений утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Тахеометры электронные RUIDE RCS, RUIDE RIS, RUIDE RIS ONE, RUIDE RQS. Стандарт предприятия.
| Зарегистрировано поверок | 89 |
| Поверителей | 9 |
| Актуальность данных | 21.11.2024 |
