| Номер в госреестре | 88377-23 |
| Наименование СИ | Пластины плоскопараллельные стеклянные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР"), г. Челябинск |
| Год регистрации | 2023 |
| Срок свидетельства | 28.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пластины плоскопараллельные стеклянные (далее по тексту - пластины) предназначены для проверки интерференционным методом плоскостности и взаимной параллельности измерительных плоскостей микрометров (гладких и рычажных) и скоб (рычажных и индикаторных).
Принцип измерений основан на интерференции, возникающей при наложении рабочих поверхностей пластины на поверяемые поверхности микрометров или скоб.
Пластины изготавливают из оптического стекла в форме круглых прямых цилиндров с полированными торцевыми поверхностями, являющимися рабочими.
Пластины изготавливают четырех типоразмеров: ПМ-15, ПМ-40, ПМ-65, ПМ-90. Пластины каждого типоразмера изготавливают девяти номинальных размеров высоты (таблица
1). Пластины комплектуются в наборы по 4 штуки одного типоразмера с разными номинальными высотами (таблица 3). Каждому набору присваивается заводской номер. Номинальная высота пластины указана на наклейке на боковой поверхности пластины.

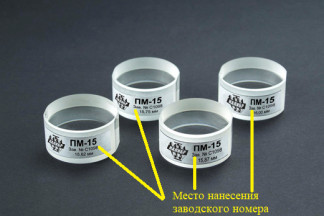

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде буквенно-цифрового или цифрового обозначения наносится на футляр и на боковую цилиндрическую поверхность пластины в виде наклейки типографским методом.
аблица 1 - Метрологические характеристики пластин
| Типоразмер | Номинальное значение высоты пластины, мм | Максимальное допустимое отклонение от плоскостности рабочих поверхностей, мкм |
| 15,00 | ||
| 15,12 | ||
| 15,25 | ||
| 15,37 | ||
| ПМ-15 | 15,50 | |
| 15,62 | ||
| 15,75 | ||
| 15,87 | ||
| 16,00 | ||
| 40,00 | ||
| 40,12 | ||
| 40,25 | ||
| 40,37 | ||
| ПМ-40 | 40,50 | |
| 40,62 | ||
| 40,75 | ||
| 40,87 | ||
| 41,00 | 0,1 | |
| 65,00 | ||
| 65,12 | ||
| 65,25 | ||
| 65,37 | ||
| ПМ-65 | 65,50 | |
| 65,62 | ||
| 65,75 | ||
| 65,87 | ||
| 66,00 | ||
| 90,00 | ||
| 90,12 | ||
| 90,25 | ||
| 90,37 | ||
| ПМ-90 | 90,50 | |
| 90,62 | ||
| 90,75 | ||
| 90,87 | ||
| 91,00 |
| Таблица 2 -Технические ха | рактеристики пластин | ||||
| Типоразме Р | Номинальн ое значение высоты пластины, мм | Г абаритные размеры (диаметр х высота) мм | Пределы допускаемого отклонения от номинального значения высоты пластины, мм | Максимальное допустимое отклонение от параллельност и рабочих поверхностей, мкм | Масса, кг, не более |
| ПМ15 | 15,00 | 30x15,01 | ±0,01 | 0,6 | 0,03 |
| 15,12 | 30x15,13 | 0,02 | |||
| 15,25 | 30x15,26 | 0,03 | |||
| 15,37 | 30x15,38 | 0,03 | |||
| 15,50 | 30x15,51 | 0,03 | |||
| 15,62 | 30x15,63 | 0,03 | |||
| 15,75 | 30x15,76 | 0,03 | |||
| 15,87 | 30x15,87 | 0,03 | |||
| 16,00 | 30x16,01 | 0,03 | |||
| ПМ40 | 40,00 | 30x40,01 | 0,8 | 0,09 | |
| 40,12 | 30x40,13 | 0,09 | |||
| 40,25 | 30x40,26 | 0,09 | |||
| 40,37 | 30x40,38 | 0,09 | |||
| 40,50 | 30x40,51 | 0,09 | |||
| 40,62 | 30x40,63 | 0,09 | |||
| 40,75 | 30x40,76 | 0,09 | |||
| 40,87 | 30x40,88 | 0,09 | |||
| 41,00 | 30x41,01 | 0,09 | |||
| ПМ65 | 65,00 | 40x65,01 | 0,24 | ||
| 65,12 | 40x65,13 | 0,24 | |||
| 65,25 | 40x65,26 | 0,24 | |||
| 65,37 | 40x65,38 | 0,24 | |||
| 65,50 | 40x65,51 | 0,24 | |||
| 65,62 | 40x65,63 | 0,24 | |||
| 65,75 | 40x65,76 | 0,24 | |||
| 65,87 | 40x65,88 | 0,24 | |||
| 66,00 | 40x66,01 | 0,24 | |||
| 90,00 | 50x90,01 | 0,52 | |||
| 90,12 | 50x90,13 | 0,52 | |||
| 90,25 | 50x90,26 | 0,52 | |||
| 90,37 | 50x90,38 | 0,52 | |||
| ПМ90 | 90,50 | 50x90,51 | 1,0 | 0,52 | |
| 90,62 | 50x90,63 | 0,52 | |||
| 90,75 | 50x90,76 | 0,52 | |||
| 90,87 | 50x90,88 | 0,52 | |||
| 91,00 | 50x91,01 | 0,52 | |||
| Типоразмер пластин | |||||||||||
| ПМ-15 | ПМ-40 | ПМ-65 | ПМ-90 | ||||||||
| № набора | Номинальные значения высоты пластин одного набора, мм | № набора | Номинальные значения высоты пластин одного набора, мм | № набора | Номинальные значения высоты пластин одного набора, мм | № набора | Номинальные значения высоты пластин одного набора, мм | ||||
| 1 | 15,00; 15,25; | 15,12; 15,37 | 1 | 40,00; 40,25; | 40,12; 40,37 | 1 | 65,00; 65,25; | 65,12; 65,37 | 1 | 90,00; 90,25; | 90,12; 90,37 |
| 2 | 15,12; 15,37; | 15,25; 15,50 | 2 | 40,12; 40,37; | 40,25; 40,50 | 2 | 65,12; 65,37; | 65,25; 65,50 | 2 | 90,12; 90,37; | 90,25; 90,50 |
| 3 | 15,25; 15,50; | 15,37; 15,62 | 3 | 40,25; 40,50; | 40,37; 40,62 | 3 | 65,25; 65,50; | 65,37; 65,62 | 3 | 90,25; 90,50; | 90,37; 90,62 |
| 4 | 15,37; 15,62; | 15,50; 15,75 | 4 | 40,37; 40,62; | 40,50; 40,75 | 4 | 65,37; 65,62; | 65,50; 65,75 | 4 | 90,37; 90,62; | 90,50; 90,75 |
| 5 | 15,50; 15,75; | 15,62; 15,87 | 5 | 40,50; 40,75; | 40,62; 40,87 | 5 | 65,50; 65,75; | 65,62; 65,87 | 5 | 90,50; 90,75; | 90,62; 90,87 |
| 6 | 15,62; 18,87; | 15,75; 16,00 | 6 | 40,62; 40,87; | 40,75; 41,00 | 6 | 65,62; 68,87; | 65,75; 66,00 | 6 | 90,62; 90,87; | 90,75; 91,00 |
Таблица 4 - Условия эксплуатации пластин
| Наименование характеристики | Значение |
| Температура окружающей среды, °С Относительная влажность воздуха, не более, % | от +15 до +25 80 |
наносится на титульный лист паспорта пластины типографским способом Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Пластины плоскопараллельные стеклянные | - | 1 набор. |
| Футляр | - | 1 шт. |
| Паспорт | ПМ.00.001.ПС | 1 экз. |
приведены в разделе 5 «Порядок работы» паспорта пластин.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2819 «Об утверждении Государственной поверочной схемы для средств измерений параметров отклонений от плоскостности оптических поверхностей»;
ТУ 26.51.66.140-015.01-04567838-2020 «Пластины плоскопараллельные стеклянные. Технические условия».
