| Номер в госреестре | 88379-23 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | ОСЦ7 AXIe-1 |
| Изготовитель | Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, г. Зеленоград |
| Год регистрации | 2023 |
| Срок свидетельства | 28.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые ОСЦ7 AXIe-1 (далее - осциллографы) предназначены для измерений и анализа амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании мгновенных значений напряжения электрического сигнала в цифровой код в реальном времени и записи полученной измерительной информации во внутреннюю память. Осциллографы имеют четыре независимых измерительных канала. В каналах осуществляется усиление или деление напряжения в зависимости от его уровня, а также может производиться постоянное смещение входного сигнала.
Осциллографы имеют модульную конструкцию, состоящую из лицевой панели, верхней и нижней экранных панелей и печатных плат. Общий вид осциллографов показан на рисунке 1.
место нанесения знака поверки
место нанесения знака утверждения типа

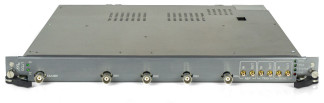

Рисунок 1 - Общий вид осциллографов 1 - лицевая панель, 2 - верхняя экранная панель
_Рисунок 2 - Общий вид осциллографа, установленного в шасси AXIe-1_
Обозначение «ОСЦ7 AXIe-1» и уникальный заводской номер в формате семи цифр наносятся на самоклеющейся этикетке, помещенной на верхней экранной панели.
В конструкции осциллографов отсутствуют элементы регулировки и подстройки, их пломбирование не предусмотрено.
Осциллографы устанавливаются в крейт стандарта AXIe-1 по ГОСТ Р 58286-2018. Общий вид осциллографа, установленного в крейт AXIe-1, показан на рисунке 2.
Управление осциллографами осуществляется от внешнего компьютера, подключаемого к крейту.
Программное обеспечение осциллографов устанавливается на внешний компьютер с операционной системой (ОС) Windows 32-bit, Windows 64-bit или Linux, и служит для управления режимами работы, его метрологически значимая часть предназначена для записи и отображения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Таблица 1 - Идентификационные данные прог | раммного обеспечения |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | «unscope_math_32.dll» для ОС Windows 32-bit «unscope_math_64.dll» для ОС Windows 64-bit «libunscope math.so» для ОС Linux |
| Номер версии (идентификационный номер) | не ниже «1.1» |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Входное сопротивление (по выбору) | (1,00 ±0,01) МОм (50,0 ±1,0) Ом |
| Пределы диапазонов напряжения Unp, В | |
| входное сопротивление 1 МОм | от ±0,05 до ±50 |
| входное сопротивление 50 Ом | от ±0,05 до ±5 |
| Пределы допускаемой относительной погрешности измерения постоянного напряжения, приведенной к значению верхнего предела диапазона (при нулевом смещении), % | ±1,5 |
| Пределы диапазонов Unp установки постоянного напряжения смещения, В/дел | |
| входное сопротивление 1 МОм | от ±0,05 до ±50 |
| входное сопротивление 50 Ом | от ±0,05 до ±5 |
| Дискретность установки постоянного напряжения смещения, В/дел | 0,002НШр1 |
| Пределы допускаемой относительной погрешности установки постоянного напряжения смещения, приведенной к значению верхнего предела диапазона, % | ±1,5 |
| Верхняя частота полосы пропускания по уровню - 3 дБ, МГц, не менее входное сопротивление 1 МОм входное сопротивление 50 Ом | 800 300 |
| Частота внутреннего опорного генератора, МГ ц | 10 |
| Пределы допускаемой относительной погрешности частоты опорного генератора 5F | ±5-10"5 |
| Период дискретизации аналого-цифрового преобразования Td, с | от 2-10"10 до 0,1 |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов Tx, с | ±(5F-Tx + Td) |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры (длина х ширина х высота), мм | 350 х 330 х 30 |
| Масса, кг, не более | 3,500 |
| Рабочие условия применения | |
| температура окружающего воздуха, °С | от ±5 до ±40 |
| относительная влажность воздуха при температуре до +25 °С, % | до 80 |
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель осциллографов в виде самоклеющейся этикетки.
представлена в таблице 4.
| Наименование | Обозначение | Количество, шт./экз. |
| Осциллограф цифровой ОСЦ7 AXIe-1 | ГВТУ.468260.002 | 1 |
| Руководство по эксплуатации | ГВТУ468260.002РЭ | 1 |
| Паспорт | ГВТУ.468260.002ПС | 1 |
| Программное обеспечение на компакт-диске | ФТКС.85001-01 | 1 |
| Управляющая панель. Руководство оператора | ФТКС.67014-01 34 01 | 1 (по заказу) |
| Драйвер. Руководство системного программиста | ФТКС.77014-01 32 01 | 1 (по заказу) |
| Кабель НЧ | ФТКС.685611.048 | 1 |
| Кабель SMB-BNC-005 | ФТКС.685661.004-02 | 1 |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ГВТУ.468260.002РЭ.
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от Ы0'1 до 2-109 Гц»;
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Технические условия ГВТУ.468260.002ТУ «Осциллографы цифровые ОСЦ7 AXIe-1. Технические условия».
