Назначение
Осциллографы-мультиметры АКИП-4128С (далее - осциллографы-мультиметры) предназначены для измерения амплитудных и частотно-временных параметров электрических сигналов в режиме осциллографа, а также для измерения напряжения и силы постоянного и переменного токов, электрического сопротивления постоянному току, электрической емкости в режиме мультиметра. Осциллографы-мультиметры имеют изолированные входы, позволяющие использовать их для измерений по категории II (1000 В) и по категории III (600 В).
Описание
Принцип действия осциллографов-мультиметров основан на аналого-цифровом преобразовании входного сигнала, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом дисплее. Осциллографы-мультиметры выполнены в виде моноблока с внешним сетевым блоком питания (имеется возможность работы от аккумулятора).
Осциллографы-мультиметры исполняются в двух модификациях: АКИП-4128/1С, АКИП-4128/2С. Модификации различаются полосой пропускания.
На лицевой панели осциллографов-мультиметров расположены жидкокристаллический дисплей, функциональные клавиши, универсальный поворотный переключатель, изолированные гнезда мультиметра.
На задней панели осциллографов-мультиметров расположены батарейный отсек, упор-подставка и серийный номер. Серийный номер состоит из арабских цифр и букв латинского алфавита; наносится на корпус в виде наклейки.
На левой боковой панели расположены ручка для переноски и разъем подключения зарядного устройства.
На правой боковой панели расположены клеммы заземления и разъемы интерфейса
USB.
На верхней стороне осциллографа-мультиметра находятся изолированные входные разъёмы осциллографа.

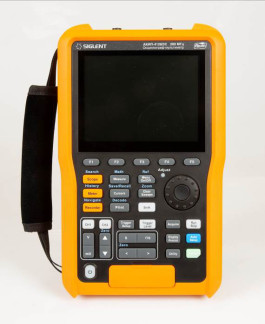

Общий вид осциллографов-мультиметров, места нанесения знака утверждения типа и серийного номера представлены на рисунке 1.
Опломбирование осциллографов-мультиметров не предусмотрено.
Конструкция осциллографов-мультиметров не предусматривает нанесения знаков поверки.
Рисунок 1 - Общий вид осциллографов-мультиметров, место нанесения знака утверждения типа (А) и серийного номера (Б)
Программное обеспечение
Программное обеспечение осциллографов-мультиметров служит для управления режимами работы, обработки цифровых данных, их отображения на дисплее, осуществления дистанционного управления и вспомогательных функций.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
|
Значение
|
Идентификационное наименование ПО
|
отсутствует
|
Номер версии (идентификационный номер ПО)
|
не ниже 1. 1.20
|
Технические характеристики
представлены в таблицах 2 - 9.
Наименование характеристики
|
Значение
|
Число входных каналов
|
2
|
Максимальная частота дискретизации, ГГ ц - на канал
|
0,5
|
- в режиме объединения каналов
|
1
|
Максимальная длина записи, МБ - на канал
|
6
|
- в режиме объединения каналов
|
12
|
Канал вертикального отклонения
|
Входное сопротивление
|
1 МОм (±2 %)
|
Максимальное входное напряжение, В (среднеквадратическое значение)
|
1000
|
Диапазон установки коэффициента отклонения (Ко), мВ/дел (выбор с шагом 1-2-5)
|
от 5 до 1-105
|
Пределы допускаемой относительной погрешности установки коэффициентов отклонения, %
- при Kc<10 мВ/дел
|
±4
|
- при Ко>10 мВ/дел
|
±3
|
Пределы допускаемой абсолютной погрешности измерения постоянного напряжения и импульсного напряжения частотой до 100 кГ ц, мВ - при Ко<10 мВ/дел
|
±(0,04 8 [дел] • Ко[мВ/дел]+1)
|
- при Ко>10 мВ/дел
|
±(0,03 8[дел]Ко[мВ/дел]+1)
|
Полоса пропускания по уровню -3 дБ, МГц, не менее
- АКИП-4128/1С
|
100
|
- АКИП-4128/2С
|
200
|
Время нарастания переходной характеристики, нс, не более - АКИП-4128/1С
|
3,5
|
- АКИП-4128/2С
|
2,0
|
Канал горизонтального отклонения
|
Диапазон установки коэффициентов развертки, с/дел (выбор с шагом 1-2-5)
|
от 1 • 10-9 до 1 • 102
|
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора
|
±2,5 • 10-5
|
Примечание:
Ко - значение коэффициента отклонения, мВ/дел.
|
Верхний предел поддиапазона измерений, В
|
Значение единицы младшего разряда k, В
|
Пределы допускаемой абсолютной погрешности, В
|
0,06
|
110-5
|
±(0,0ГЦизм|1:)+15-к)
|
0,6
|
110-4
|
±(0,01-|иИзМ|+5-к)
|
6
|
110-3
|
±(0,01-|иИзМ|+5-к)
|
60
|
110-2
|
±(0,01-|иИзМ|+5-к)
|
600
|
1-10-1
|
±(0,01-|иИзМ|+5-к)
|
1000
|
1
|
±(0,015^|иизм|+5^к)
|
Примечание:
1) иизм - измеренное значение напряжения постоянного тока, В.
|
Таблица 4 - Метрологические характеристики в режиме измерений напряжения переменного тока частотой от 45 до 400 Г ц_
Верхний предел поддиапазона измерений, В
|
Значение единицы младшего разряда к, В
|
Пределы допускаемой абсолютной погрешности, В
|
0,06
|
1-10"5
|
±(0,01-иизм1}+15-к)
|
0,6
|
1-10"4
|
±(0,01-инзм+5-к)
|
6
|
1-10"3
|
±(0,01^иизм+5^к)
|
60
|
1-10"2
|
±(0,01^иизм+5^к)
|
600
|
1-10"1
|
±(0,01^иизм+5^к)
|
750
|
1
|
±(0,015^иизм+5^к)
|
Примечания:
1) иизм - измеренное значение напряжения переменного тока, В.
|
Таблица 5 - Метрологические характеристики в режиме измерения силы постоянного тока
Верхний предел поддиапазона измерений, А
|
Значение единицы младшего разряда к, А
|
Пределы допускаемой абсолютной погрешности, А
|
0,06
|
1-10-5
|
±(0,04^изм|1}+10^)
|
0,6
|
1-10-4
|
±(0,04 • |ХИзМ|+10-к)
|
6
|
1-10-3
|
±(0,05-|!изм|+5-к)
|
10
|
1-10-2
|
±(0,05-|ХИзМ|+5-к)
|
Примечание:
1) !изм - измеренное значение силы постоянного тока, А.
|
Таблица 6 - Метрологические характеристики в режиме измерения силы переменного тока частотой от 45 до 400 Гц
Верхний предел поддиапазона измерений, А
|
Значение единицы младшего разряда к, А
|
Пределы допускаемой абсолютной погрешности, А
|
0,06
|
1-10-5
|
±(0,04аизм1}+10к)
|
0,6
|
1-10-4
|
±(0,04Пизм+10к)
|
6
|
1-10-3
|
±(0,05•Iизм+5•k)
|
10
|
1-10-2
|
±(0,05•Iизм+5•k)
|
Примечание:
1) Iизм - измеренное значение силы переменного тока, А.
|
Верхний предел поддиапазона измерений, Ом
|
Значение единицы младшего разряда k, Ом
|
Пределы допускаемой абсолютной погрешности, Ом
|
6102
|
1-10"1
|
±(0,01^изм1)+5^)
|
6103
|
1
|
±(0,01^изм+5к)
|
6104
|
10
|
±(0,01^изм+5к)
|
6105
|
1102
|
±(0,01^изм+5к)
|
6106
|
1103
|
±(0,01^изм+5к)
|
6107
|
1104
|
±(0,04^изм+5к)
|
Примечание:
1) -R-изм - измеренное значение сопротивления, Ом.
|
Таблица 8 - Метрологические характеристики в режиме измерения электрической емкости
Верхний предел поддиапазона измерений, мкФ
|
Значение единицы младшего разряда k, мкФ
|
Пределы допускаемой абсолютной погрешности, мкФ
|
410-2
|
110-5
|
±(0,05-Сизм1)+50-к)
|
410-1
|
110-4
|
±(0,05^Сизм+5^к)
|
4
|
110-3
|
±(0,05^Сизм+5^к)
|
410
|
110-2
|
±(0,05^Сизм+5^к)
|
4102
|
1-10"1
|
±(0,05-Сизм+5-к)
|
Примечания:
1) Сизм - измеренное значение емкости, мкФ.
|
Таблица 9 - Технические характеристики осциллографов-мультиметров
Наименование характеристики
|
Значение
|
Нормальные условия измерений:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %, не более
- атмосферное давление, кПа
|
от +18 до +28 75
от 84,0 до 106,7
|
Рабочие условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха (при температуре до +40 °С), %, не более
- атмосферное давление, кПа
|
от 0 до +40 85
от 84,0 до 106,7
|
Масса, кг, не более
|
1,75
|
Габаритные размеры (ширинахвысотахглубина), мм
|
276х168х68
|
Знак утверждения типа
наносится на переднюю панель осциллографов-мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 10 - Комплектность осциллографов-мультиметров
Наименование
|
Обозначение
|
Количество, шт.
|
Осциллограф-мультиметр
|
модификация (по заказу): АКИП-4128/1С, АКИП-4128/2С
|
1
|
Зарядное устройство
|
-
|
1
|
Пробник пассивный
|
-
|
2
|
Щуп измерительный
|
-
|
2
|
Кабель USB
|
-
|
1
|
Адаптер для измерения тока до 600 мА
|
-
|
1
|
Адаптер для измерения тока до 10 А
|
-
|
1
|
Сумка для транспортировки
|
-
|
1
|
Аккумуляторная батарея
|
-
|
1
|
Руководство по эксплуатации
|
-
|
1
|
Сведения о методах измерений
приведены в разделе «Назначение» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1Т0'1 до 2109 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1 • 10-8 до 100 А в диапазоне частот от 1Т0'1 до 1106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Стандарт предприятия «SIGLENT TECHNOLOGIES CO., LTD», Китай, на осциллографы-мультиметры АКИП-4128С.
