| Номер в госреестре | 88384-23 |
| Наименование СИ | Системы автоматизированные диспетчерского контроля и управления для коммерческого учета воды, поданной абонентам |
| Обозначение типа СИ | АСДКУ |
| Изготовитель | Акционерное общество "Мосводоканал" (АО "Мосводоканал"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 01.03.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматизированные диспетчерского контроля и управления для коммерческого учета воды, поданной абонентам АСДКУ (далее - АСДКУ) предназначены для измерений объема и объемного расхода воды.
Системы автоматизированные диспетчерского контроля и управления для коммерческого учета воды, поданной абонентам АСДКУ состоят из трех уровней.
Первый уровень - может состоять из следующих измерительных компонентов: расходомеров ультразвуковых УРС-002 (регистрационный номер в Федеральном информационном фонде (Рег. номер 67520-17), расходомеров - счетчиков жидкости ультразвуковых US800 (Рег. номер 21142-11), расходомеров электромагнитных СИМАГ 12 (Рег. номер 73361-18), расходомеров - счетчиков электромагнитных ЭЛЕМЕР-РЭМ (Рег. номер 74824-19 и 73879-19), расходомеров электромагнитных SMARTFLOW (Рег. номер 86116-22).
Второй уровень - включает в себя комплексные компоненты, предназначенные для преобразования и передачи измерительной информации связующему компоненту; связующие компоненты, предназначенные для передачи измерительной информации по каналам радиосвязи. Компоненты этого уровня не вносят дополнительной погрешности в измеренные значения, поскольку используется цифровой метод передачи данных
Третий уровень - представляет собой сервер базы данных и автоматизированные рабочие места (далее - АРМ), которые выполняют функции регистрации, отображения, обработки и архивирования результатов измерений.
Принцип действия АСДКУ основан на измерении расхода и объема воды измерительными компонентами и передаче результатов измерений в комплексные компоненты и с помощью связующих компонентов.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на маркировочной табличке, расположенной на шкафу сбора и передачи данных и имеет цифровое обозначение.

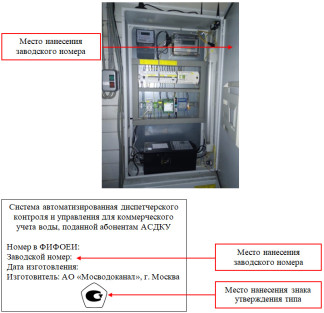

Общий вид АСДКУ, места нанесения заводского номера и знака утверждения типа представлены на рисунках 1 и 2.
Пломбирование АСДКУ не предусмотрено.
Программное обеспечение (далее - ПО) является ПО третьего уровня и разделяется на iFIX и «Таблицы и графики».
ПО iFIX содержит серверную часть для сбора, передачи и архивирования информации от измерительных компонентов.
ПО «Таблицы и графики» содержит клиентскую часть, устанавливаемую на АРМ и обеспечивающую запрос и отображение информации из баз данных.
Для защиты информации от несанкционированного доступа предусмотрен программный контроль доступа.
ПО не влияет на метрологические характеристики средства измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | iFix | «Таблицы и графики» |
| Номер версии (идентификационный номер) ПО | не ниже 5. 5 | не ниже 2.3 |
| Цифровой идентификатор ПО (контрольная сумма) | - | |
Таблица 2 - Метрологические характеристики при использовании расходомеров ультразвуковых УРС-002__
| Наименование характеристики | Значение |
| Диапазон измерений расхода воды, м3/ч | от 6,3 до 100000 |
| Пределы допускаемой относительной погрешности измерений объема (расхода) воды, % для DN от 150 до 300 мм при установке пьезоэлектрических преобразователей по двум хордам в диапазоне расходов: Qmin < Q < 0,04 ■ Qmax 0,04 ■ Qmax < Q < Qmax для DN от 400 до 2000 мм при установке пьезоэлектрических преобразователей по двум и более хордам в диапазоне расходов: Qmin < Q < 0,04 ■ Qmax 0,04 ■ Qmax < Q < Qmax | ±(0,5+0,04 ■ Qmax / Q); (±(1,0+0,04 ■ Qmax / Q)) ±1,5; (±2,0) 0,04- Qmax / Q; (±(0,50+0,04 Qmax / Q)) ±1,0; (±1,5) |
| 1)Qmin - наименьший расход; Q - измеренный расход; Qmax - наибольший расход. | |
Таблица 3 - Метрологические характеристики при использовании расходомеров -счетчиков жидкости ультразвуковых US800__
| Наименование характеристики | Значение |
| Диапазон измерений расхода воды, м3/ч для DN от 100 до 200 мм | от 2 до 1350 |
| для DN свыше 200 мм | от 0,04DN до 0,034 DN2 |
| Пределы допускаемой относительной погрешности измерений расхода и объема воды, % для DN от 100 до 200 мм диапазоне расходов: Qmin - Qt1) | ±2 |
| Qt - Qmax2) | ±1,5 |
| для DN свыше 200 мм диапазоне расходов: Qmin - Qt | ±1,5 |
| Qt - Qmax | ±0,75 |
| для DN свыше 200 мм при поверке имитационным методом диапазоне расходов: Qmin - Qt | ±1,5 |
| Qt - Qmax | ±0,75 |
| 1) Qmin - наименьший расход, Qt - переходный расход. 2) Qmax - наибольший расход. |
Таблица 4 - Метрологические характеристики при использовании расходомеров электромагнитных СИМАГ 12_
Наименование характеристики
Значение
| Диапазон измерений расхода воды, м3/ч | от 2,827 до 90477,9 |
| Пределы допускаемой относительной погрешности измерений расхода и объема воды, % | ±0,5 |
Таблица 5 - Метрологические характеристики при использовании расходомеров -счетчиков электромагнитных ЭЛЕМЕР-РЭМ__
| Наименование характеристики | Значение |
| Диапазон измерений расхода воды, м3/ч | от 1,4 до 4528 |
| Пределы допускаемой относительной погрешности измерений расхода и объема воды, % | ±0,5 |
Таблица 6 - Метрологические характеристики при использовании расходомеров электромагнитных SMARTFLOW__
| Наименование характеристики | Значение |
| Диапазон измерений расхода воды, м3/ч | от 3,53 до 55000 |
| Пределы допускаемой относительной погрешности измерений расхода и объема воды, % | ±0,5; (±0,6)1} |
| ^При поверке имитационным способом измерительного компонента системы | |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания комплексного компонента1^ - напряжение переменного тока, В | от 198 до 242 |
| Условия эксплуатации комплексного компонента2): - температура окружающей и измеряемой среды, °С | от +5 до +35 |
| ^Параметры электрического питания измерительных и связующих компонентов - в соответствии с их эксплуатационными документами. 2)Условия эксплуатации измерительных и связующих компонентов - в соответствии с их эксплуатационными документами. | |
наносится типографским способом на титульный лист руководства по эксплуатации, формуляра и на маркировочной табличке, расположенной на шкафу сбора и передачи данных.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система автоматизированная диспетчерского контроля и управления для коммерческого учета воды, поданной абонентам | АСДКУ | В соответствии с заказом |
| Наименование | Обозначение | Количество |
| Шкаф сбора и передачи данных | — | В соответствии с заказом |
| Преобразователь интерфейса | — | В соответствии с заказом |
| Сетевой коммутатор | — | В соответствии с заказом |
| Маршрутизатор | — | В соответствии с заказом |
| Источник бесперебойного питания 24 В | — | В соответствии с заказом |
| Источник бесперебойного питания 220 В | — | В соответствии с заказом |
| Датчик открытия шкафа | — | В соответствии с заказом |
| Руководство по эксплуатации | 42.1300.01.001РЭ | 1 экз. |
| Формуляр | 42.1300.01.001ФО | 1 экз. |
приведены в разделе 1.6 «Работа системы» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
ТУ 42.1300.01.03324418.2022 Системы автоматизированные диспетчерского контроля и управления для коммерческого учета воды, поданной абонентам АСДКУ. Технические условия.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
