| Номер в госреестре | 88386-23 |
| Наименование СИ | Мера электрической емкости многозначная |
| Обозначение типа СИ | ПМЕ-1 |
| Изготовитель | Общество с ограниченной ответственностью "ИММ Сервис" (ООО "ИММ Сервис"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мера электрической емкости многозначная ПМЕ-1 (далее по тексту - мера ПМЕ-1) предназначена для воспроизведения, хранения и передачи единицы электрической емкости в диапазоне частот от 40 Гц до 100 кГц в качестве рабочего эталона единицы электрической емкости 1-го разряда в соответствии с ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости».
К настоящему типу средств измерений относится мера электрической емкости многозначная ПМЕ-1 зав. № 03.
Принцип действия меры ПМЕ-1 основан на воспроизведении значений электрической емкости с помощью встроенных эталонных мер электрической емкости, коммутируемых посредством двухпозиционных реле, управляемых сигналами контроллера. Каждое реле обеспечивает соединение одного из выводов эталонной меры электрической емкости либо с токовым и потенциальным выводами меры ПМЕ-1, либо заземляет его. Синхронно осуществляется аналогичное соединение второго вывода эталонной меры электрической емкости с другой парой выводов меры ПМЕ-1.
Мера ПМЕ-1 представляет собой набор коммутируемых эталонных мер электрической емкости с четырехзажимной (4ТР) и трехзажимной (2ТР) схемой включения. Мера ПМЕ-1 содержит четыре декады эталонных мер: «100 пФ», «1 нФ», «10 нФ» и «100 нФ». Каждая декада содержит 4 конденсатора и устройство их коммутации. Номинальные значения электрической емкости встроенных мер одной декады являются кратными значениям 1-2-3-4. Остальные значения декады (кратные 5+10) осуществляются посредством параллельного соединения четырех встроенных мер (суммированием).
На передней панели находятся: дисплей, на котором отображается введенное значение электрической емкости, кнопки управления и восемь коаксиальных разъемов BNC. Четыре разъема предназначены для включения меры ПМЕ-1 в измерительную цепь и четыре для подключения внешней эталонной меры. На задней панели меры ПМЕ-1 размещены выключатель питания, разъем для электропитания и клемма заземления.
Маркировка меры ПМЕ-1 выполнена методом металлографии, наносится на переднюю часть меры и содержит: наименование меры, обозначение кнопок управления и соединительных разъемов.
Заводской номер по принятой нумерации предприятия-изготовителя в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на заднюю часть меры, что обеспечивает ее идентификацию. Эта наклейка также содержит обозначение типа меры и название предприятия-изготовителя.
Нанесение знака поверки и знака утверждения типа на меру не предусмотрено.

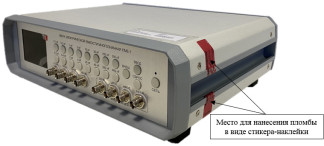

Общий вид меры ПМЕ-1 приведен на рисунке 1. Для предотвращения от несанкционированного проникновения внутрь меры применяются одноразовые разрушающиеся наклейки-пломбы, приклеенные на ребра и заднюю панель меры. Схема пломбировки представлена на рисунке 1 и 2.
Мера ПМЕ-1 имеет встроенное программное обеспечение (ПО). Встроенное ПО выполняет функции управления, отображения информации о выбранном номинальном значении электрической емкости (как само значение, так и сумму выбранных значений емкости), индикацию внутренней температуры меры ПМЕ-1. Влияние встроенного ПО учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Идентификационные данные (признаки) ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Мера электрической емкости многозначная ПМЕ-1 |
| Номер версии (идентификационный номер) ПО | - |
| Цифровой идентификатор ПО | недоступен |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон номинальных значений электрической емкости, Ф | от 1Т0'10 до 1,11Ы0'6 |
| Дискретность установки номинального значения электрической емкости, пФ | 100 |
| Тангенс угла потерь при номинальной частоте, не более | 5 10-4 |
| Номинальная частота измерения, Г ц | 1000 |
| Диапазон рабочих частот, Г ц | от 40 до 1Т05 |
| Пределы допускаемой основной относительной погрешности (в зависимости от установленного значения емкости и частоты), % | в соответствии с таблицей 4 |
| Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальной до любой в пределах рабочих температур, на каждые 10 °С изменения температуры, % | ±0,03 |
| Относительная нестабильность электрической емкости за год (при частоте 1 кГ ц), % | Не более 0,7 предела допускаемой основной относительной погрешности |
| Нормальные условия измерений: - диапазон температур окружающего воздуха, °С - относительная влажность воздуха, не более, % - атмосферное давление, кПа | от +19 до +21 80 от 97 до 105 |
Таблица 3 — Основные технические характеристики
| Наименование характеристики | Значение |
| Входное напряжение (через блок питания), В | 12 |
| Г абаритные размеры (ДлинахШиринахВысота), мм, не более | 380x305x110 |
| Масса, кг, не более | 5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при 20°С), не более, % - атмосферное давление, кПа | от +15 до +30 80 от 97 до 105 |
| Номинальное значение электрической емкости | Пределы допускаемой основной относительной погрешности определения действительного значения электрической емкости, %, при частоте, Г ц | |||
| 50 | 103 | 104 | 105 | |
| (100 - 900) пФ | ±0,01 | ±0,01 | ±0,01 | ±0,01 |
| (1 - 90) нФ | ±0,01 | ±0,01 | ±0,01 | ±0,02 |
| 100 нФ | ±0,01 | ±0,01 | ±0,02 | ±0,05 |
| (200 - 900) нФ | ±0,01 | ±0,01 | ±0,02 | - |
| (1 - 1,111) мкФ | ±0,02 | ±0,02 | ±0,03 | - |
| Примечание: Допускается применение меры в сокращенном диапазоне номинальных значений емкости и при других частотах, отличных от указанных, но не более 100 кГц. В этом случае пределы допускаемой погрешности не должны превышать предельные значения, установленные в ГПС | ||||
Знак утверждения типа наносится
типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 5 - Комплектность меры ПМЕ-1
| Наименование | Обозначение | Количество |
| Мера электрической емкости многозначная | ПМЕ-1 | 1 шт. |
| Сетевой шнур питания с блоком питания 12 В | - | 1 шт. |
| Руководство по эксплуатации | 4225-010-47926348-2013 РЭ | 1 экз. |
приведены в раздел 2.3 руководства по эксплуатации на меру ПМЕ-1 «Мера электрической емкости многозначная ПМЕ-1. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
