| Номер в госреестре | 88388-23 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВСП-5000 |
| Изготовитель | Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга"), г. Самара |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВСП-5000 (далее - резервуар) предназначен для измерения объёма нефти при приёме, хранении и отпуске.
Принцип действия резервуара основан на заполнении его нефтью до определённого уровня, соответствующего объёму согласно градуировочной таблицы.
Резервуар представляет собой стальную вертикальную конструкцию цилиндрической формы с понтоном, номинальной вместимостью 5000 м3.
Резервуар с заводским номером № 6 расположен на территории АО «Транснефть-Приволга» Бугурусланского РНУ, НПС «Муханово» по адресу: Самарская область, Кинель-Черкасский район, промзона-3 г. Отрадный НПС «Муханово».
Заводской номер нанесен на резервуар методом аэрографии в виде цифрового кода. Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

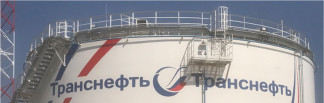

Фотография резервуара и эскиз резервуара представлены на рисунках 1-2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -50 до +50 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Г абаритные размеры: | |
| - диаметр, мм | 22800 |
| - высота, мм | 11940 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВСП-5000 | 1 |
| Паспорт | - | 1 |
ФР.1.29.2021.40082 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
