Государственный реестр средств измерений

Термометры газовые показывающие ТГП, 88390-23

Термометры газовые показывающие ТГП (далее по тексту - термометры) предназначены для измерений температуры газовых, жидких или сыпучих сред.
Карточка СИ
Номер в госреестре 88390-23
Наименование СИ Термометры газовые показывающие
Обозначение типа СИ ТГП
Изготовитель Общество с ограниченной ответственностью "БРЕНД девелопмент" (ООО "БД"), г. Москва
Год регистрации 2023
Срок свидетельства 01.03.2028
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Термометры газовые показывающие ТГП (далее по тексту - термометры) предназначены для измерений температуры газовых, жидких или сыпучих сред.

Описание

Принцип действия термометра основан на строгой зависимости давления насыщенных паров заполнителя термосистемы от температуры измеряемой среды.

Изменения температуры контролируемой среды воспринимается заполнителем термосистемы через термобаллон и преобразуется в изменение давления, которое напрямую или через капилляр передается в манометрическую пружину.

Манометрическая пружина под действием давления разворачивается и через систему тяг поворачивает ось и сидящую на ней показывающую стрелку.

Для устойчивости термометра к вибрациям его корпус может быть заполнен демпфирующей жидкостью.

Термометры производятся в двух модификациях ТГП и ТГПЭ и в 84 конструктивных исполнениях, условное обозначение которых выглядит следующим образом:

[Xi] [Х2] [Хз]/[Х4] [Х5]х[Хб] [Х7] [Х8] [Х9] [Х10] [Х11] [Х12]

1)    Обозначение модификации: «ТГП» - без электроконтактной приставки; «ТГПЭ» - с электроконтактной приставкой.

2)    Номинальный диаметр корпуса: «30»; «40»; «50»; «63»; «80»; «100»; «125»; «150»; «200»; «250» соответственно равные диаметру корпуса (мм);

3)    Конструктивное исполнение: «Р» - радиальное; «Т» - торцевое; «ТЭ» - торцевое эксцентричное; «ПО» - поворотно-откидное; «РК» - радиальное с капилляром; «ТЭК» -торцевое эксцентричное с капилляром; «ТЭКС» - торцевое эксцентричное с капилляром и соединительной скобой.

4)    Кольцо: «(ЗК)» - завальцованное; отсутствие кода - байонетное;

5)    Длина термобаллона: от «30» до «2000» соответственно равные длине погружаемой части (термобаллона) (мм);

6)    Диаметр термобаллона: от от «5» до «40» соответственно равные диаметру погружаемой части (термобаллона) (мм);

7)    Диапазон показаний температуры: принимает значения «(Хн.....Хв °С)» (где Хн и Хв -

соответственно нижний и верхний пределы диапазонов показаний температуры, конкретные значения которых представлены в таблице 1)

8)    Конструкция присоединения: обозначение отсутствует - жесткое на термобаллоне, наружная резьба; «ГШ» - гладкий термобаллон, без резьбы; «ВШ» - вращающаяся на термобаллоне гайка, наружная резьба; «НГ» - накидная гайка, внутренняя резьба; «ПШ» -подвижное на термобаллоне, наружная резьба.

9)    Тип соединительной резьбы: «G1/2»; «М20х1.5»; «1/2NPT»; «G1/4»; «М12х1,5»; «1/4NPT»; «G3/8»; «М18х1,5»; «3/8NPT» и др.

10)    Длина капилляра: может принимать значения от «L=0,3» до «L=20» (м).

11)    Исполнение контактов: обозначения «I»; «II»; «III»; «IV»; «V»; «VI» в соответствии с ГОСТ 2405-88; отсутствие обозначения - отсутствия электроконтактной приставки.

12)    Класс точности: «1.0»; «1.5»; «2.5» или «класс 1» и «класс 2» по DIN EN 131902002.

Заводские номера в виде цифрового обозначения, наносятся на шкалу термометра или на тыльную сторону корпуса термометра типографским методом.

Знак поверки наносится на защитное стекло термометра, как представлено на рисунке 1. Пломбирование термометров не предусмотрено. Общий вид термометров представлен на рисунках 1-2.

I

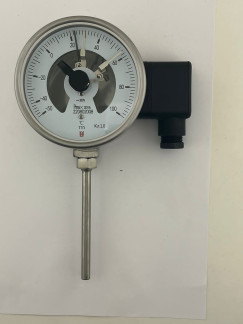

Рисунок 1 - Общий вид термометров исполнений с электроконтактной приставкой, а также места нанесения знака поверки и заводских номеров, наносимые на шкалу.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазоны показаний (измерений) температуры1)2), °С

от -80 до +80 (-60 до +60) от -80 до +70 (-60 до +50) от -80 до +60 (-60 до +40) от -80 до +40 (-60 до +30) от -60 до +100 (-40 до +80) от -60 до +60 (от -50 до +50) от -60 до +40 (от -50 до +30) от -50 до +50 (от -40 до +40) от -50 до +100 (от -30 до +80) от -50 до +150 (от -30 до +130) от -50 до +200 (от -30 до +180) от -40 до +40 (от -30 до +30) от -40 до 60 (от -30 до +50) от -40 до +160 (от -20 до +140) от -30 до +50 (от -20 до +40) от -30 до +70 (от -20 до +60)

Наименование характеристики

Значение

от -30 до +120 (от -10 до +100) от -30 до +170 (от -10 до +150) от -30 до +220 (от -10 до +200) от -20 до +40 (от -10 до +30) от -20 до +60 (от -10 до +50) от -20 до +80 (от -10 до +70) от -20 до +100 (от -10 до +90) от -20 до +120 (от 0 до +100) от -20 до +180 (от 0 до +160) от 0 до +50 (от +10 до +40) от 0 до +60 (от +10 до +50) от 0 до +80 (от +10 до +70) от 0 до +100 (от +10 до +90) от 0 до +120 (от +10 до +110) от 0 до +150 (от +20 до +130) от 0 до +160 (от +20 до +140) от 0 до +200 (от +20 до +180) от 0 до +250 (от +20 до +220) от 0 до +300 (от +30 до +270) от 0 до +350 (от +30 до +320) от 0 до +400 (от +50 до +350) от 0 до +450 (от +50 до +400) от 0 до +500 (от +50 до +450) от 0 до +600 (от +100 до +500) от 0 до +650 (от +100 до +550) от 0 до +700 (от +100 до +600)

Пределы допускаемой приведенной погрешности измерений температуры3)4) (класс точности5)), %

±1,0 (1,0); ±1,5 (1,5); ±1,6 (1,6); ±2,5 (2,5)

Примечания:

1)    - конкретный диапазон измерений (показаний) указан в паспорте на термометр, а также на шкале термометра; помимо указанных диапазонов возможны другие нестандартные;

2)    - диапазон измерений термометра ограничен на шкале двумя треугольными маркерами;

3)    - вариация показаний термометра не превышает абсолютного значения пределов допускаемой приведенной погрешности измерений;

4)    - приводится к полному диапазону измерений температуры;

5)    - конкретные классы точности указываются в паспорте и (или) на циферблате термометра.

Наименование характеристики

Значение

Габаритные размеры, мм, не более1):

- номинальный диаметр корпуса

250

- длина термобаллона

2000

- номинальный диаметр термобаллона

40

- длина капилляра

20000

Масса, кг, не более1-*

5,5

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -60 до +60

- относительная влажность, %, не более

98

- атмосферное давление, кПа

от 84 до 106,7

Средний срок службы, лет

10

Материал корпуса^

нержавеющая сталь, сталь, пластик

Материал защитной гильзы1)

латунь, нержавеющая сталь, сталь

Материал термобаллона1)

нержавеющая сталь, медный сплав

Примечание:

1) - в зависимости от заказа

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографическим способом, а также методом цифровой печати или наклейкой на шкалу термометров исполнений без электроконтактной приставки

Комплектность

Комплектность термометров приведена в таблице 3.

Таблица 3 - Комплектность термометров

Наименование

Обозначение

Количество

Термометр газовый показывающий

ТГП

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Сведения о методах измерений

приведены в разделе «Характеристики и принцип действия» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.558-2009 ГСИ. Государственная и поверочная схема для средств измерений температуры;

ТУ 26.51.52-005-76586391-2019 Термометры газовые показывающие ТГП. Технические

условия.

Зарегистрировано поверок 498
Поверителей 2
Актуальность данных 06.12.2024
