| Номер в госреестре | 88391-23 |
| Наименование СИ | Системы измерительные |
| Обозначение типа СИ | ОРИОН-ИС |
| Изготовитель | Акционерное общество "СКБ Орион" (АО "СКБ Орион"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 01.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные ОРИОН-ИС (далее - ОРИОН-ИС) предназначены для измерений и преобразования значений электрических сигналов (электрического сопротивления, напряжения и силы постоянного тока), поступающих от первичных измерительных преобразователей (ПИП), не входящих в состав ОРИОН-ИС, регистрации и отображения результатов измерений.
Принцип действия ОРИОН-ИС основан на преобразовании в 32-х канальных АЦП входных электрических сигналов, поступающих от ПИП, не входящих в состав ОРИОН-ИС, в цифровой код с последующим обратным преобразованием в значения электрических величин по заранее известным градуировочным характеристикам, и дальнейшей математической обработкой измеренных значений. Полученные значения индицируются на монитор, архивируются и оформляются в виде протоколов.
ОРИОН-ИС представляет собой аппаратно-программный комплекс, включающий в свой состав измерительные каналы измерений физических величин «ОРИОН-ИС-1052», «ОРИОН-ИС-Ю72», «ОРИОН-ИС-5072», состоящих из преобразователей измерительных, модулей АЦП8, модулей процессорных МП, контроллеров устройств управления УУ, источника питания, пульта автоматизированного рабочего места ОРИОН-ИС.
Конструктивно ОРИОН-ИС состоит из шкафа соединительного ШС (один и/или более) и стойки измерительной УСО (одна и/или более), в которых размещаются комплекты каналов измерений:
- «ОРИОН-ИС-Ю52» в составе: преобразователь измерительный D1052D/B, контроллер устройства управления УУ, модуль АЦП8, модуль процессорный МП;
- «ОРИОН-ИС-Ю72» в составе: преобразователь измерительный D1072D/B, контроллер устройства управления УУ, модуль АЦП8, модуль процессорный МП;
- «ОРИОН-ИС-5072» в составе: преобразователи измерительные D5072D/B и D1052D/B, контроллер устройства управления УУ, модуль АЦП8, модуль процессорный МП;
- пульта автоматизированного рабочего места (АРМ) ОРИОН-ИС ПЭВМ в состав которого входят ПЭВМ.
В максимальной комплектации ОРИОН-ИС состоит из пульта АРМ с ПЭВМ, клавиатурой и мышью, шести мониторов и каналов измерений «ОРИОН-ИС-1052», «ОРИОН-ИС-1072», «ОРИОН-ИС-5072».
В других вариантах поставки ОРИОН-ИС может состоять из пульта АРМ с ПЭВМ, клавиатурой и мышью, одного или нескольких мониторов, двух или одного из указанных выше комплектов каналов измерений.
Заводской номер, идентифицирующий каждый экземпляр ОРИОН-ИС, указывается на информационной наклейке на передней стороне стойки в формате цифрового обозначения.

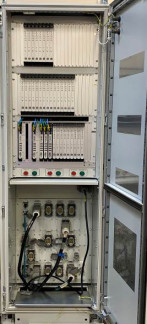

Общий вид ОРИОН-ИС, места нанесения наклейки «Знак утверждения типа», знака поверки, заводского номера и пломбировки приведены на рисунках 1-5.
места
место нанесения наклейки «Знак утверждения типа»
пломбировки
Метрологически значимая часть ПО ОРИОН-ИС представляет собой специализированное ПО «Метрологический модуль Орион-ИС».
место нанесения знака поверки
Уровень защиты СПО «средний» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «Метрологический модуль Орион-ИС» |
| Номер версии (идентификационный номер) ПО | 1.0.2.19 |
| Цифровой идентификатор ПО | C2d5fb4744f79ca3eefe78ef 8c7a01bf1 |
| Алгоритм вычисления цифрового идентификатора ПО | MD-5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Каналы измерений «ОРИОН-ИС-1052» с использованием ПИП | |
| Диапазон измерений силы постоянного тока, мА | от 0 до 20 |
| Пределы допускаемой приведенной к верхнему пределу (ВП) погрешности измерений силы постоянного тока, % | ± 0,5 |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 10 |
| Пределы допускаемой приведенной к ВП погрешности измерений напряжения постоянного тока, % | ± 0,5 |
| Количество каналов измерений | от 1 до 32 |
| Каналы измерений «ОРИОН-ИС-1072» с использованием ПИП | |
| Диапазон измерений напряжения постоянного тока, мВ | от 0 до 80 |
| Пределы допускаемой приведенной к ВП погрешности измерений напряжения постоянного тока, % | ± 0,5 |
| Диапазон преобразования электрического сопротивления, Ом | от 40 до 2-104 |
| Пределы допускаемой приведенной к ВП погрешности преобразования электрического сопротивления, % | ± 0,5 |
| Количество каналов измерений | от 1 до 32 |
| Каналы измерений «ОРИОН-ИС-5072» с использованием ПИП | |
| Диапазон измерений электрического сопротивления, Ом | от 0 до 1-103 |
| Пределы допускаемой приведенной к ВП погрешности измерений электрического сопротивления, % | ± 0,5 |
| Количество каналов измерений | от 1 до 32 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более: - стойка измерительная УСО - шкаф соединительный ШС | 608x608x2100 405x802x2100 |
| - пульт АРМ с ПЭВМ | 2290x1030x1582 |
| - монитор | 556x360x67 |
| Масса кг, не более: | |
| - стойка измерительная У СО | 250 |
| - шкаф соединительный ШС | 90 |
| - пульт АРМ с ПЭВМ | 85 |
| - монитор | 5 |
| Потребляемая мощность, В-А, не более: | 2400 |
| Параметры электропитания: | |
| - напряжение постоянного тока, В | 24 ± 3 |
| - напряжение переменного тока, В | 220 ± 11 |
| - частота переменного тока, Г ц | 50 ± 1 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +5 до +35 |
| - относительная влажность воздуха (при температуре +25 оС и более низких температурах без конденсации влаги), не более, % - атмосферное давление, мм рт. ст. (кПа) | 80 от 645 до 795 (от 86 до 106) |
наносится на лицевую панель ОРИОН-ИС в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность ОРИОН-ИС
| Наименование | Обозначение | Количество |
| Стойка измерительная УСО | УСО | 1 шт.* |
| Шкаф соединительный | ШС | 1 шт.* |
| Пульт АРМ ОРИОН-ИС | ||
| ПЭВМ** | АСЕТ.469571.ХХХ | 1 шт. |
| Монитор ** | 244WMi | от 1 до 6 шт. * |
| Канал измерений «ОРИОН-ИС-Ю52» | ||
| Контроллер УУ | Модуль МП3-01 АСЕТ.467444.010-01** | 3 шт.* |
| Модуль процессорный МП** | АСЕТ.467444.010 | от 3 до 9 шт. * |
| Модуль АЦП8 | АСЕТ.468157.006 | от 3 до 9 шт. * |
| Преобразователь измерительный | D1052D/B | от 1 до 32 шт.* |
| Канал измерений «ОРИОН-ИС-Ю72» | ||
| Контроллер УУ | Модуль МП3-01 АСЕТ.467444.010-01** | 3 шт.* |
| Модуль процессорный МП** | АСЕТ.467444.010 | от 3 до 9 шт. * |
| Модуль АЦП8 | АСЕТ.468157.006 | от 3 до 9 шт. * |
| Преобразователь измерительный | D1072D/B | от 1 до 32 шт.* |
| Канал измерений «ОРИОН-ИС-5072» | ||
| Контроллер УУ | Модуль МП3-01 АСЕТ.467444.010-01** | 3 шт.* |
| Модуль процессорный МП** | АСЕТ.467444.010 | от 3 до 9 шт. * |
| Модуль АЦП8 | АСЕТ.468157.006 | от 3 до 9 шт. * |
| Преобразователь измерительный | D5072D/B | от 1 до 32 шт.* |
| Преобразователь измерительный | D1052D/B | от 1 до 32 шт.* |
| Паспорт | АСЕТ.466945.002 ПС | 1 шт. |
| Руководство по эксплуатации | АСЕТ.466945.002 РЭ | 1 шт. |
| Примечание: * - количество комплектов (штук) зависит от варианта поставки ОРИОН-ИС ** - допускается применение приборов с аналогичными параметрами | ||
приведены в разделе 2 «Использование по назначению» документа АСЕТ.466945.002 РЭ «Системы измерительные ОРИОН-ИС. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к системам измерительным ОРИОН-ИС
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ГОСТ 8.132-74 «ГСИ Государственный специальный эталон и общесоюзная поверочная схема для средств измерений силы тока от 0,04 до 300 А в диапазоне частот от 0,1 до 300 МГц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»; АСЕТ.466945.002 ТУ «Системы измерительные ОРИОН-ИС».
