| Номер в госреестре | 88392-23 |
| Наименование СИ | Проекторы измерительные |
| Обозначение типа СИ | Jaten |
| Изготовитель | Donguan Jaten Instrument Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 01.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Проекторы измерительные Jaten (далее - приборы) предназначены для измерений линейных и угловых размеров объектов.
Принцип действия приборов основан на технологии оптического проецирования, при котором изображение объекта, расположенного на измерительном столе, проецируется на оптическую систему прибора - проекционный блок, при проходящем или отраженном освещении. С помощью системы призм и зеркал изображение передаётся на проекционный экран. Для определения координат точки на объекте измерений необходимо совместить неподвижное перекрестие на экране проектора с изображением необходимого элемента объекта, проецируемого на экран. Определение линейных и угловых размеров осуществляется на основе измеренных координат точек на элементах объекта с помощью измерительно-программных функций прибора.
Приборы имеют консольную конструкцию, основными элементами которой являются основание, на регулируемых опорах, на которое установлены подвижный предметный столик с нижним осветителем, вертикальная колонна с оптической системой, проекционный экран и верхний осветитель.
Нижний осветитель применяется для измерений при проходящем свете, верхний осветитель применяется для измерений в отражённом свете. При одновременном включении осветителей проходящего и отражённого света на экран проецируется изображение поверхности объекта и его теневой контур.
Измерительный стол с предметным стеклом предназначен для установки измеряемого объекта и его перемещения с помощью микровинтов в продольном (ось X) и поперечном (ось Y) направлениях. Для настройки фокусировки стол имеет функцию вертикального перемещения (ось Z). В качестве отсчётной системы используются преобразователи линейных перемещений.
Проекторы имеют настольный вариант исполнения и оснащаются устройством цифровой индикации на поворотном экране. Измерения проводятся в ручном режиме.
Приборы выпускаются в шести модификациях: JT-3015, JT-3015Z, JT-3020, JT-3020Z, JT3025, JT-3025Z, которые различаются между собой диапазонами измерений. Приборы с индексом «Z» имеют прямое изображение.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на маркировочную пластину, расположенную на боковой поверхности основания.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических и электронных регулировок.

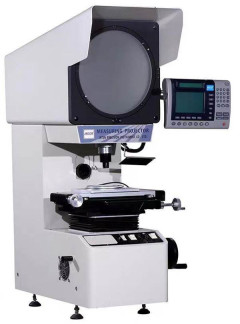

Общий вид приборов приведён на рисунке 1.
Место нанесения маркировочной таблички с заводским номером средства измерений
Приборы работают под управлением встроенного метрологически значимого программного обеспечения (далее - ПО) «DP300», предназначенного для обеспечения взаимодействия узлов приборов, выполнения, сохранения и обработки результатов измерений.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию, программно-аппаратные интерфейсы связи отсутствуют.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | DP300 |
| Номер версии (идентификационный номер ПО), не ниже | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | JT-3015, JT-3015Z | JT-3020, JT-3020Z | JT3025, JT-3025Z |
| Диапазон измерений линейных размеров по оси X, мм | от 0 до 150 | от 0 до 200 | от 0 до 250 |
| Диапазон измерений линейных размеров по оси Y, мм | от 0 до 50 | от 0 до 100 | от 0 до 150 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров*, мкм | ±(2,8+L/200) где L - длина объекта в мм | ||
| Дискретность отчёта измерений линейных размеров, мкм | 0,5 | ||
| Диапазон измерений плоского угла, ° | От 0 до 360 | ||
| Пределы допускаемой абсолютной погрешности измерений плоского угла*, ' | ±1 | ||
| Дискретность отсчета плоского угла, " | 1 | ||
| * при температуре окружающей среды от плюс 1 | 7 до плюс 23 °С | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||||
| Модификация | JT-3015 | JT-3015Z | JT-3020 | JT-3020Z | JT-3025 | JT-3025Z |
| Г абаритные размеры, мм, не более - длина - ширина - высота | 780 530 1150 | 792 544 975 | 780 530 1150 | 770 550 1120 | 780 530 1150 | 780 550 1150 |
| Масса, кг, не более | 150 | 150 | 155 | 155 | 165 | 165 |
| Параметры электрического питания: - напряжение переменного тока, В | 220±22 | |||||
| Диапазон рабочих температур, °С | от +15 до +35 | |||||
| Относительная влажность воздуха, %, не более | 80 | |||||
наносится методом наклеивания на боковую поверхность основания и типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Проектор измерительный Jaten (модификация в соответствии с заказом потребителя) | 1 шт. | |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
приведены в разделе 10 «Работа в программном обеспечении DP300» документа «Проекторы измерительные Jaten. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к средствам измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 110"9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Стандарт предприятия Donguan Jaten Instrument Co., Ltd., Китай.
| Зарегистрировано поверок | 15 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
