Модули фотограмметрические измерения линейных размеров "Техновизор" Обозначение отсутствует, 88393-23

Назначение

Модули фотограмметрические измерения линейных размеров «Техновизор» (далее - модули «Техновизор») предназначены для бесконтактных оптических измерений линейных размеров.

Описание

Принцип действия модулей «Техновизор» основан на автоматической фотофиксации изображений, выделении координат контрольных точек и определении расстояния между ними. Результаты измерений сохраняются в базе данных (далее - БД) блока обработки данных.

Модули «Техновизор» представляют собой комплект оборудования, который после монтажа на месте эксплуатации применяется в составе систем автоматизированного контроля верхнего уровня в качестве средства измерений линейных размеров объектов.

Модули «Техновизор» состоят из напольного, постового, коммуникационного оборудования, линий электропитания, управления и связи.

Напольное оборудование состоит из одного или двух устройств фотофиксации и подсветки зон контроля (расположенных с одной или с обеих сторон железнодорожного пути), шкафа коммутации и управления.

Устройство фотофиксации представляет собой металлический шкаф, в котором размещены одна или две фотокамеры в термокожухах. В зависимости от климатического исполнения модуля «Техновизор» применяются термокожухи с соответствующим диапазоном рабочих температур. Фотокамеры комплектуются объективами высокого разрешения с фиксированным фокусным расстоянием.

Устройство подсветки зоны контроля представляет собой светодиодные панели, расположенные с внешней стороны металлических шкафов, и имеющие два режима работы: непрерывный и стробоскопический. Включение и выключение подсветки происходит синхронно с работой фотокамер подачей внешнего управляющего сигнала от системы автоматизированного контроля верхнего уровня.

Шкаф коммутации и управления содержит аппаратуру управления и связи, которая обеспечивает управления фотокамерами и передачу цифровых данных на постовое оборудование. Устройство фотофиксации и подсветки подключены к шкафу коммутации и управления кабельными линиями. Связь между напольным и постовым оборудованием осуществляется по линии связи.

Постовое оборудование представляет собой блок обработки данных, оборудование связи и электропитания. Блок обработки данных выполнен на основе промышленного компьютера или сервера и представляет собой 19-ти дюймовый конструктив 4U, предназначенный для монтажа в стоечные каркасы или шкафы для установки блоков размером 19". Блок обработки данных получает изображение измеряемого объекта с фотокамер, производит его обработку и запись исходного изображения с сохранением результатов измерений в БД. Связь между постовым оборудованием и системой автоматизированного контроля верхнего уровня осуществляется через сети передачи данных.

Для просмотра изображения измеряемого объекта и результатов измерений линейных размеров диагностируемых элементов используется автоматизированное рабочее место оператора (далее - АРМ) системы автоматизированного контроля верхнего уровня или автоматизированное рабочее место метролога модуля «Техновизор» (далее -АРМ метролога модуля «Техновизор»).

При подаче на модуль «Техновизор» сигнала активации, сформированного системой автоматизированного контроля верхнего уровня включается подсветка зоны контроля, выполняется фотофиксация объекта измерений, передача фотоизображения в блок обработки данных и сохранение результатов измерений в БД.

Модуль «Техновизор», может использоваться в системах автоматизированного контроля параметров подвижного состава на сети железных дорог.

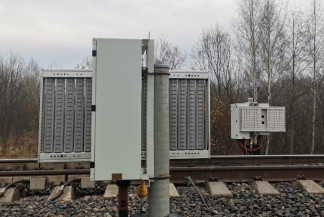

Общий вид напольного оборудования модуля «Техновизор» представлен на рисунке 1.

Общий вид шкафа напольного оборудования представлен на рисунке 2.

1    - Фильтр пульсации (блок управления прожектором);

2    - Блок питания модуля «Техновизор»;

3    - Клемное поле для коммутации контактов;

4    - Г ерметичный разъем питания;

5    - Термокожух с фотокамерой модуля «Техновизор»

6    - Г ерметичный разъем Ethernet порт подключения к фотокамере модуля «Техновизор»;

7    - Г офра труба для герметичного ввода информационных кабелей и кабелей питания в металлический шкаф модуля «Техновизор».

Общий вид постового оборудования модуля «Техновизор» представлен на рисунке 3.

Пломбирование блока обработки данных не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Модули «Техновизор» выпускаются в следующих модификациях с обозначением: Модуль «Техновизор» X- Xx(X,X XX)X - Xx(X,X XX)X-X

1 2 34 6 2 3 4 65

Обозначение модификации фотокамеры имеет вид:

Фотокамера «Техновизор» (X,X XX)X ХХ

3 4 6 7

где: 1 - количество устройств фотофиксации и подсветки, принимает значение 1 или 2;

2    - количество фотокамер одной модификации в составе модуля «Техновизор»; принимает значение 1, 2, 3 или 4;

3    - количество пикселей фотокамеры, Mpixel и принимает значение 2,2 или 2,8;

4    - значения фокусных расстояний применяемых объективов, мм, принимает значение 16, 25, 35, 50, например: (ХХ/ХХ) или (ХХ), (16/25) или (25);

5    - климатическое исполнение: для климатического исполнения У1 принимает значение 0, для УХЛ1 - 1;

6    - определяет модификацию фотокамеры по применению и принимает значения:

Ф - контроль износа фрикционных клиньев вагонных тележек;

К - контроль износа тормозных колодок грузовых вагонов;

ТС - контроль параметров тормозной системы;

П - контроль смыкания витков пружин рессорного подвешивания;

АПП - проверка наличия или отсутствия болтовых соединений поддерживающей планки автосцепки;

Б - контроль наличия или отсутствия болтов, крышки буксы.

7    - цифровой идентификатор расположения фотокамеры относительно объекта измерений в соответствии со схемой расположения фотокамеры на месте установки, принимает значение 01, 02, 03 или 04.

Примеры обозначения модификаций:

Модуль «Техновизор» 2 - 2 х (2,2 16)К - 2 х (2,2 25)Ф - 0;

Фотокамера «Техновизор» (2,2 16)К 01.

Модуль «Техновизор» имеет маркировочную табличку напольного оборудования, расположенную на корпусе шкафа, маркировочную табличку постового оборудования, расположенную на корпусе блока обработки данных, маркировочную табличку фотокамеры, расположенную на корпусе термокожуха фотокамеры и полную маркировочную табличку, выводимую на экран АРМ оператора и (или) АРМ метролога модуля «Техновизор». Примеры маркировочных табличек напольного и постового оборудования приведен на рисунке 4.

Рисунок 4 - Примеры маркировочных табличек напольного и постового оборудования

модуля «Техновизор»

Пример маркировочной таблички, выводимой на экран АРМ оператора и (или) АРМ метролога модуля «Техновизор» показан на рисунке 5.

по горизонтальное оси по вертикальной оси

Модуль фотограмметрический измерения линейных размеров

"ТЕХНОВИЗОР" 2 2х(2,2 161 К 2х(2.2 251 ФО Технические условия трме 401264 001 ГУ Модификация фотокамер Заводской номер фотокамер

Диапазон измерений линейных размеров

по горизонтальном оси по вертикальной оси

Пределы допускаемой абсолютной погрешности измерений линейных размеров

ТРАНС-ТЕЛЕМАТИКА

по горизонтальной оси по вертикальной оси

по горизонтальной оси по вертикальной оси

по горизонтальной оси по вертикальной оси

Расстояние до обьекта измерений    гооомм

Диапазон рабочих температур напольного оборудования /климат, исполнение Диапазон рабочих температур постового оборудования I климат, исполнение Напряжение питания напольного оборудования Напряжение питания постового оборудования Частота

Номер версии ПО Техновижж

Цифровой идентификатор экземпляра модуля'Техновизор"

О 0 0 " ТРАНС ТЁ/1ЕМАТИ КА ”

127015, Россия, Москва, вн.тер.г. муниципальный округ Савеловский,

ул. ВнтскйЯг д, 27, стр. 17,этаж1. помещ. 1, комн.17 Тел.; +-7 (863)308 92 Е

зав. №001. год изготовления 2021

[2,2 16)КХХ:(2,2 25>ФХХ; (22 16)КЖ:(2,2 25)ФХХ:

№9016374S1S №901637451 N99Q163T4514 №>9016374Б2

792 мм 540 мм

1237 мм 927 мм

792 мм 540 мм

1237 мм 927 мм

±2 мм ±2 мм

±2 мм ±2 мм

±2 мм ± 3 мм

±2 мм ±3 мм

Цена деления Размер кадра

2 мм 2 мм

1    мм

2    мм

1    мм

2    мм

2 мм 2 мм

1375 ММ 1031 мм

880 ММ 661} мм

SBQ мм 660 мм

1375 мм 1031 мм

2000 мм    21 DO мы

- 40...55°С /У1 1...35 °С /УХЛ4 220 В 220 Б 50 Гц 2 0 XXX

d48b36h6da899fda9eh65ee3s935a

E-mail: info_ts@ts-te!ematics.ru

Рисунок 5 - Пример маркировочной таблички, выводимой на экран АРМ оператора и (или) АРМ метролога модуля «Техновизор»

Пример маркировочной таблички, фотокамеры «Техновизор» показан на рисунке 6.

ТРАНС* ТЕЛЕМАТИКА

Модугь фотограмметоический измерения линейных размеров

V

Фотокамера «Техновизор» (2,2 16) К 01 [

Серийный номер 9019914518

Напряжение питания

24 В

■ДО до +55 С

Диапазон рабочих температур климатическое исполнение по ГОСТ 15150-69 : У1

Рисунок 6. Пример маркировочной таблички, фотокамеры «Техновизор».

Заводские номера наносятся на заводскую табличку, закрепленную на корпусе напольного и постового оборудования модулей «Техновизор», с помощью сублимационной печати и имеют цифровое обозначение.

Идентификация и защита от изменения регулировки фотокамеры с объективом в сборе осуществляется разрушающейся наклейкой. Пример пломбировки разрушающейся наклейкой фотокамеры с объективом в сборе приведен на рис. 7.

При установке фотокамеры на месте эксплуатации определяются фактические расстояния от фотокамеры до объекта измерений, которые заносят в файл конфигурации модуля «Техновизор» и используют для формирования измерительного канала.

Программное обеспечение

Программное обеспечение (далее - ПО) модуля «Техновизор» поставляется в составе блока обработки данных с предустановленным специализированным ПО или в комплекте специализированного ПО на электронном носителе.

ПО функционально делится на метрологически значимую часть и метрологически незначимую. К метрологически значимой части ПО относятся библиотека Technovisor.Verification.lib.dll и файлы конфигурации, содержащие нормировочные характеристики измерительных каналов.

Technovisor.Verification.lib.dll содержит алгоритм обработки изображения с выделением координат контрольных точек и определения расстояния между ними.

Преобразование значения расстояния между контрольными точками из пикселей в миллиметры производится с использованием нормировочных характеристик измерительных каналов.

К метрологически не значимому ПО относятся сервисные программы и службы, которые обеспечивают соединение с фотокамерой, передачу управляющего сигнала на захват фотоизображения, прием изображения и передачу его в ПО верхнего уровня.

При включении блока обработки данных автоматически выполняется проверка целостности и подлинности ПО модуля «Техновизор». При выявлении нарушений в ПО, работа модуля «Техновизор» автоматически блокируется, а сведения о характере нарушений выводятся в файл служебных сообщений.

Основные функции ПО:

-    измерение линейных размеров объектов по фотоизображению;

-    сохранение результатов измерений и дополнительной информации в БД;

-    формирование отчета с результатами измерений по запросу из АРМ оператора.

Защита от несанкционированного доступа к регулировкам средства измерений

обеспечивается с помощью пароля.

Изменение программного обеспечения через интерфейс АРМ оператора невозможно.

Идентификация метрологически значимого ПО модуля «Техновизор»:

Библиотека остается неизменной и идентифицирована по контрольной сумме файла. Данная контрольная сумма применяется для идентификации ПО типа средства измерений.

Модуль «Техновизор» в своем составе содержит одну или несколько фотокамер. Каждая фотокамера - отдельный измерительный канал, который имеет индивидуальные метрологические характеристики. Контрольная сумма файла конфигурации является цифровым идентификатором ПО экземпляра измерительного канала модуля «Техновизор». Неизменность метрологических характеристик измерительного канала обеспечивается идентификацией фотокамеры с объективом в сборе и идентификацией файла конфигурации.

Контрольная сумма архивного файла, содержащего файлы конфигурации каждого измерительного канала и файл конфигурации модуля «Техновизор» является цифровым идентификатором ПО экземпляра.

Цифровые идентификаторы ПО типа модуля «Техновизор» и ПО экземпляра модуля «Техновизор» могут быть проверены непосредственно при обращении к соответствующим каталогам и файлам ПО, а также из АРМ метролога модуля «Техновизор». Для этого предусмотрено окно (маркировочная табличка модуля «Техновизор») в котором отображается цифровой идентификатор ПО типа и цифровой идентификатор ПО экземпляра модуля Техновизор», а также расстояния от фотокамеры до объекта измерений на месте установки для каждого экземпляра фотокамеры.

Возможность изменения программного обеспечения пользователем, отсутствуют.

Идентификационные данные программного обеспечения приведены в таблице 1.

аблица 1 Идентификационные данные программного обеспечения модулей «Техновизор»

Защита ПО и измерительной информации от непреднамеренных и преднамеренных воздействий соответствует уровню «средний» согласно Р50.2.077-2014.

Таблица 2 - Метрологические и технические характеристики модулей «Техновизор»

Таблица 3 - Технические характеристики и условия эксплуатации модулей «Техновизор»

Знак утверждения типа

наносится на маркировочные таблички, титульные листы эксплуатационных документов типографским способом.

Комплектность

Таблица 4 - Комплект поставки модулей фотограмметрических измерения линейных

* - поставляется по отдельному заказу

** - количество экземпляров по согласованию с потребителем

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» документа ТРМЕ.401264.001-РЭ «Модули фотограмметрические измерения линейных размеров «Техновизор». Руководство по эксплуатации».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1 • 10'9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

ТРМЕ.401264.001ТУ «Модули фотограмметрические измерения линейных размеров «Техновизор». Технические условия».
