Государственный реестр средств измерений

Установки поверочные крутящего момента силы CMTJ, 88394-23

Установки поверочные крутящего момента силы CMTJ (далее по тексту -установки), предназначены для измерений крутящего момента силы в режимах текущего и максимального значений, а также поверки и калибровки ключей моментных.
Карточка СИ
Номер в госреестре 88394-23
Наименование СИ Установки поверочные крутящего момента силы
Обозначение типа СИ CMTJ
Изготовитель "Aviation Industry Corporation of China, Ltd", Китай
Год регистрации 2023
Срок свидетельства 01.03.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Установки поверочные крутящего момента силы CMTJ (далее по тексту -установки), предназначены для измерений крутящего момента силы в режимах текущего и максимального значений, а также поверки и калибровки ключей моментных.

Описание

Принцип действия установок основан на преобразовании электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительных элементах первичного преобразователя. Электрические сигналы с тензорезисторов поступают в блок обработки данных через измерительный усилитель, с последующим выводом результатов измерений на экран блока управления.

Конструктивно установки состоят из платформы, на которой установлены: измерительный блок, блок обработки данных, блок управления и блок нагружения.

Измерительный блок выполнен в виде стальной цилиндрической конструкции, жестко закрепленной на основании платформы и установленными по принципу консольной мостовой схемы тензометрическими датчиками.

Блок обработки данных предназначен для приема электрических сигналов с тензометрических датчиков измерительного блока, и преобразования в цифровой сигнал с последующей передачей на блок управления.

Блок управления представляет собой встроенный в платформу установки модуль, состоящий из жидкокристаллического экрана и набора функциональных клавиши. Блок управления служит, для вывода результатов измерений и установки режима работы измерителя.

Блок нагружения состоит из стопора (устройства фиксации ключа на установке) и механизма приложения нагрузки включающего в себя червячную передачу и рукоять нагружения/разгружения.

Установки выпускаются в разных модификациях и отличаются диапазоном измерений, габаритными размерами и массой. Количество модификаций - 18.

Структура условного обозначения модификаций:

Установка поверочная крутящего момента силы CMTJ -XAP, где;

Х - верхняя граница диапазона измерений (2; 5; 10; 30; 50; 100; 200; 300; 2000; 3000);

A - усиленный блок нагружения (твердосплавная червячная передача);

Без обозначения «А» - стандартный блок нагружения

P - возможность подключения к ПК (наличие интерфейса RS-232).

Без обозначения «Р» - отсутствие возможности подключения к ПК

Пломбирование установок и нанесение знака поверки не предусмотрено.

На платформе при помощи клеящего состава установлена маркировочная табличка, содержащая информацию о производителе, заводском номере, и модификации. Заводской номер в виде цифрового кода наносится любым удобным технологическим способом.

Общий вид установок поверочных крутящего момента силы CMTJ, представлены на рисунках 1 и 2.

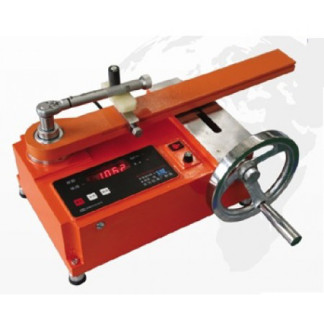

Рисунок 1. Общий вид установок с диапазоном измерений до 2000 Нм

Место крепления маркировочной таблички

Программное обеспечение

Программное обеспечение установок защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CMT-Ро

Номер версии (идентификационный номер ПО)

не ниже 1,0

Цифровой идентификатор ПО

-

Технические характеристики

Наименование

характеристик

Значение характеристик

Модификация CMTJ

2

5

10 10P

30 30P

50 50P

100 100P

Диапазон измерений, Н-м

от 0,2 до 2

от 0,5 до 5

от 1 до 10

от 3 до 30

от 5 до 50

от 10 до 100

Пределы допускаемой относительной погрешности измерений крутящего момента силы, %

±1,0 %

Наименование характеристик

Значение характеристик

Модификация CMTJ

200 200Р

300 300Р

2000А 2000АР

3000А 3000А P

Диапазон измерений, Н-м

от 20 до 200

от 30 до 300

от 200 до 2000

от 300 до 3000

Пределы допускаемой относительной погрешности измерений крутящего момента силы, %

±1,0 %

Таблица 3 - Основные технические характеристики

Наименование характеристик

Значение характеристик

Модификация CMTJ

2

5

10

10P

30

30P

50

50P

100

100P

Размеры присоединительного

6,35

6,35

6,35

6,35

10,0

квадрата, не более, мм

10,0

10,0

10,0

12,5

20,0

*Г абаритные размеры, не более

длина, мм

280

500

770

ширина, мм

90

320

350

высота, мм

170

420

300

*Масса, не более, кг

5

11

20

*по согласованию могут быть изменены габаритные размеры, масса и цветовое исполнение

Продолжение Таблицы 3

Наименование характеристик

Значение характеристик

Модификация CMTJ

200 200Р

300 300Р

2000А 2000АР 3000А 3000АР

Размеры присоединительного квадрата, не более, мм

10,0

12,5

25,4

20,0

*Г абаритные размеры, не более

длина, мм

770

1700

1700

ширина, мм

350

420

800

высота, мм

300

540

1000

*Масса, не более, кг

20

140

*по согласованию могут быть изменены габаритные размеры, масса и цветовое исполнение

Таблица 4 - Общие технические характеристики

Наименование характеристик

Значение характеристик

Параметры электрического питания:

- напряжение, В

220 ±22

- частота, Гц

50 ±0,4

Условия эксплуатации:

- температура окружающего воздуха, °С

от +18 до +28

- относительная влажность воздуха, %, не более

80

- атмосферное давление, кПа

от 86,0 до 106,7

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульные листы паспорта и руководства по эксплуатации.

Комплектность

Таблица 5 - Комплектность установки поверочной крутящего момента силы C

MTJ

Наименование

Обозначение

Количество

Установка поверочная крутящего момента силы

CMTJ- XAP

1 шт.

Программное обеспечение CD диск и кабель связи с ПК

-

1 шт.*

Комплект сменных насадок (головок)

-

-**

Руководство по эксплуатации

CMTJ-РЭ

1 экз.

Паспорт

CMTJ-ПС

1 экз.

*- для модификаций с возможностью подключения к ПК **- по согласованию с заказчиком

Сведения о методах измерений

Руководство по эксплуатации «Установки поверочные крутящего момента силы CMTJ» Раздел 5 - выполнение измерений.

Нормативные документы, устанавливающие требования к средствам измерения.

Приказ Росстандарта от 31 июля 2019 г. № 1794 «Об утверждении Государственной поверочной схемы для средств измерений крутящего момента силы»;

Стандарт предприятия «Установки поверочные крутящего момента силы CMTJ» Фирма «Aviation Industry Corporation of China, Ltd».

Зарегистрировано поверок 30
Поверителей 3
Актуальность данных 06.12.2024
