| Номер в госреестре | 88395-23 |
| Наименование СИ | Фотометры |
| Обозначение типа СИ | ЭКСПЕРТ-003 |
| Изготовитель | Общество с ограниченной ответственностью "Эконикс-Эксперт" (ООО "Эконикс-Эксперт"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 01.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фотометры ЭКСПЕРТ-003 (далее - фотометры) предназначены для измерений оптической плотности растворов и оптически прозрачных твердых тел с дальнейшим пересчетом в результат лабораторного теста, в том числе для фотометрического титрования.
Принцип действия фотометров основан на преобразовании светового излучения при помощи регистрирующего фотоприемника в электрические сигналы и далее в цифровой код. Математические преобразования и другие функции выполняются микропроцессором, являющимся основным компонентом электронной схемы фотометра.
Принцип измерений основан на сравнении световых потоков: полного (прошедшего через «холостую пробу») и прошедшего через исследуемую среду. Результат измерений отображается на дисплее в виде значений оптической плотности или спектрального коэффициента направленного пропускания.
Фотометры выпускают в модификациях ЭКСПЕРТ-003-1, ЭКСПЕРТ-003-2, ЭКСПЕРТ-003-3, которые имеют конструктивные отличия.
Конструктивно фотометр модификации ЭКСПЕРТ-003-1 представляет собой модульную систему, состоящую из измерительного преобразователя (ИП) и подключаемых к нему фотометрических ячеек (ФЯ) со сменными источниками излучения (светодиодами).
ИП имеет дисплей и органы управления (кнопочную клавиатуру).
ФЯ выпускаются трёх типов: ФЯ-1, ФЯ-1МТ и ФЯ-2, отличающихся конструкцией и назначением:
- ФЯ-1 предназначена для фотометрических измерений показателей состава растворов в однолучевом режиме, имеет кюветное отделение для кювет с прямоугольным поперечным сечением и разъём для подключения картриджа с источником излучения;
- ФЯ-1МТ предназначена для фотометрических измерений показателей состава растворов в однолучевом режиме и фотометрического титрования, имеет кюветное отделение для кювет с прямоугольным или круглым поперечным сечением, встроенную магнитную мешалку и разъём для подключения картриджа с источником излучения;
- ФЯ-2 предназначена для фотометрических измерений показателей состава растворов в многолучевом режиме, имеет встроенные источники излучения и кюветное отделение для кювет с круглым поперечным сечением.
Стандартный источник излучения (картридж) поставляемый с фотометрическими ячейками «525» с длиной волны 525±15 нм. Дополнительно по заказу для ячейки ФЯ-2 могут быть предоставлены другие источники излучения (картриджи) с рабочими длинами волн: (375+15), (400+15), (430+15), (470+15), (505+15), (572+15), (590+15), (605+15), (615+15), (626+15), (655+15), (700+15), (850+15), (880+15), (940+15) нм.
Фотометры модификаций ЭКСПЕРТ-003-2 и ЭКСПЕРТ-003-3 представляют собой моноблок, в котором ИП, ФЯ-1 и магнитная мешалка объединены в едином корпусе.
Органы управления фотометра модификации ЭКСПЕРТ-003-2 идентичны модификации ЭКСПЕРТ-003-1.
Фотометр модификации ЭКСПЕРТ-003-3 имеет уменьшенное количество органов управления и упрощённый пользовательский интерфейс, адаптированный для проведения экспресс-измерений с использованием тест-комплектов СТ-ФОТО.
Для фотометров модификаций ЭКСПЕРТ-003-2 и ЭКСПЕРТ-003-3 допускается подключение дополнительных ячеек ФЯ-1, ФЯ-1МТ и ФЯ-2.
Все модификации фотометра имеют разъём для подключения персонального компьютера и других периферийных устройств для передачи информации в цифровом коде интерфейса RS-232.
Нанесение знака поверки на средство измерений не предусмотрено.
Модификация фотометра и заводской номер в виде цифрового обозначения наносятся на шильдик методом печати, расположенный на нижней поверхности корпуса фотометров, методом наклеивания.

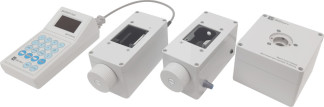

Общий вид средства измерений представлен на рисунках с 1 - 3.
Место пломбирования, место нанесения знака утверждения типа и схема маркировки представлены на рисунке 4.
Фотометры оснащены встроенным программным обеспечением (далее по тексту -ПО), размещенным внутри неразъемного корпуса, которое используется для проведения и обработки результатов измерений. Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологически значимая часть ПО не выделена, все ПО является метрологически значимым.
Идентификационные данные программного обеспечения указаны в таблице 1. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО фотометров
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Э003 |
| Номер версии (идентификационный номер) ПО, не ниже | 2.12 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики фотометров
| Наименование характеристики | Значение |
| Диапазон измерений оптической плотности, Б | от 0,02 до 1,50 |
| Пределы допускаемой абсолютной погрешности измерений оптической плотности, Б: в диапазоне от 0,02 до 0,65 Б включ., в диапазоне св. 0,65 до 1,50 Б | ±0,02 ±0,06 |
Таблица 3 - Основные технические характеристики фотометров
| Наименование характеристики | Значение |
| Рабочая длина волны, нм | 525±15* |
| Диапазон показаний оптической плотности, Б | от 0,0 до 3,0 |
| Параметры электрического питания: - напряжение от сети переменного тока через блок питания, В | 220 +22/-33 |
| - частота переменного тока, Г ц | 50±1 |
| - выходное напряжение блока питания, В | 12,0±0,6 |
| Потребляемая мощность, ВА, не более | 6,0 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - ЭКСПЕРТ-003-1 | 200x110x80 |
| - ФЯ-1 и ФЯ-1МТ | 180x100x100 |
| - ФЯ-2 | 150x150x150 |
| - ЭКСПЕРТ-003-2 и ЭКСПЕРТ-003-3 | 250x250x100 |
| Масса, кг, не более: - ЭКСПЕРТ-003-1 | 1,0 |
| - ФЯ-1 и ФЯ-1МТ | 1,0 |
| - ФЯ-2 | 2,0 |
| - ЭКСПЕРТ-003-2 и ЭКСПЕРТ-003-3 | 2,0 |
| Лист № 5 Всего листов 7 | |
| Продолжение таблицы 3 | |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % (при температуре 25 °С), % - атмосферное давление, кПа | от +15 до +30 от 20 до 80 от 84 до 106,7 |
| Примечание: *Дополнительно могут быть доступны другие рабочие длины волн: (375+15), (400+15), (430+15), (470+15), (505+15), (572+15), (590+15), (605+15), (615+15), (626+15), (655+15) (700+15), (850+15), (880+15), (940+15) нм. | |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на нижнюю панель корпуса фотометров.
Таблица 4 - Комплектность средства измерений Фотометр ЭКСПЕРТ-003 модификация
ЭКСПЕРТ-003-1
| Наименование | Обозначение | Количество |
| Измерительный преобразователь фотометра | ЭКСПЕРТ-003-1 | 1 шт. |
| Фотометрическая ячейка* | ФЯ-1/ФЯ-1МТ/ФЯ-2 | 1 шт. |
| Соединительный кабель для подключения фотометрической ячейки к измерительному преобразователю | - | 1 шт. |
| Пластина для перекрывания луча* * | - | 1 шт. |
| Источник излучения (картридж) «525»** | - | 1 шт. |
| Переходник для кюветного отделения П1** | - | 1 шт. |
| Переходник для кюветного отделения П2*** | - | 1 шт. |
| Блок питания | - | 1 шт. |
| Руководство по эксплуатации | КТЖГ.201111РЭ | 1 шт. |
| Паспорт | КТЖГ.201111ПС | 1 шт. |
| Комплект упаковки | - | 1 шт. |
| Примечание: * Тип фотометрической ячейки выбирается заказчиком. В случае ячейки ФЯ-2 рабочие длины волн встроенных источников излучения также выбираются заказчиком. ** Только для фотометрических ячеек ФЯ-1 и ФЯ-1МТ. *** Только для фотометрической ячейки ФЯ-2 | ||
Таблица 5 - Комплектность средства измерений Фотометр ЭКСПЕРТ-003 модификация ЭКСПЕРТ-003-2, модификация ЭКСПЕРТ-003-3 __
| Наименование | Обозначение | Количество |
| Фотометр | ЭКСПЕРТ-003-2/ ЭКСПЕРТ-003-3 | 1 шт. |
| Пластина для перекрывания луча | - | 1 шт. |
| Источник излучения (картридж) «525» | - | 1 шт. |
| Переходник для кюветного отделения П1 | - | 1 шт. |
| Якорь магнитной мешалки | - | 1 шт. |
| Продолжение таблицы 5 | ||
| Наименование | Обозначение | Количество |
| Стакан пластиковый | - | 2 шт. |
| Блок питания | - | 1 шт. |
| Руководство по эксплуатации | КТЖГ.201111РЭ | 1 шт. |
| Паспорт | КТЖГ.201111ПС | 1 шт. |
| Комплект упаковки | - | 1 шт. |
приведены в эксплуатационных документах «Руководство по эксплуатации. Фотометры ЭКСПЕРТ-003», КТЖГ.201111РЭ разделы 2.7 «Измерение оптической плотности», 2.8 «Определение концентрации веществ и других показателей состава».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. №2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
Технические условия ТУ 26.51.53-007-52722949-2022.
| Зарегистрировано поверок | 255 |
| Поверителей | 9 |
| Актуальность данных | 21.11.2024 |
