| Номер в госреестре | 88397-23 |
| Наименование СИ | Колонки топливораздаточные для сжиженного газа |
| Обозначение типа СИ | ELPGD |
| Изготовитель | C.S.A. Elektrik Elektronik Sanayi ve Ticaret A.S., Турция |
| Год регистрации | 2023 |
| Срок свидетельства | 01.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки топливораздаточные для сжиженного газа ЕLPGD (далее - колонки) предназначены для измерения объема сжиженных углеводородных газов (пропана, бутана, пропан-бутановой смеси), далее - сжиженный газ, при выдаче его в топливные баки и баллоны транспортных средств с учетом требований учетно-расчетных операций.
К данному типу колонок относятся колонки топливораздаточные для сжиженного газа ЕLPGD двух модификаций, которые отличаются входящим в состав средством измерения объема газа. Информация о входящем в состав колонки средстве измерения объема газа указывается на маркировочной табличке колонки:
MassFlowMeter - колонка с расходомером массовым LPGmass;
VolumeMeter - колонка с измерителем объема поршневого типа LPGFM1 и датчиком импульсов FBCGQ-3.
Колонки состоят из корпуса, гидравлического модуля и блок управления и индикации (далее - блок управления или БУ).
Принцип действия колонок основан на измерениях объема сжиженного углеводородного газа, который с помощью насоса под давлением подается из резервуара, через сепаратор с газоотделителем и фильтром в измеритель объема типа LPGFM1 с датчиком импульсов FBCGQ-3, производства фирмы ZHEJIANG DATIAN MACHINE CO., LTD. (Китай) или расходомер массовый LPGmass производства фирмы Endress+Hauser Flowtec AG, Швейцария. Затем через дифференциальный клапан, электромагнитный клапан, защитную муфту и шланг с раздаточным пистолетом сжиженный газ поступает в баллоны заправляемого транспортного средства. Газовая фаза из газоотделителя поступает обратно в резервуар.
Информация об объеме газа из гидравлического модуля поступает в блок управления (БУ) YS08-4, производства фирмы C.S.A. Elektrik Elektronik Sanayi ve Ticaret A.S. (Турция), на цифровых табло которых индицируется цена, количество и стоимость отпущенного газа.
Колонки при заказе имеют следующее обозначение:
Колонки топливораздаточные для сжиженного газа ЕLPGD 1 - Х1 где ELPGD - обозначение типа колонки;
1 - порядковый номер серии колонок;
Х1 - количество раздаточных шлангов: 1,2 или 4.

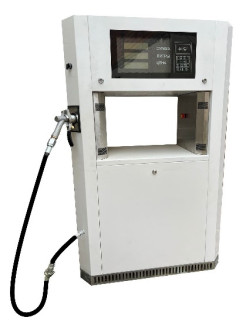

Общий вид колонок представлен на рисунке 1.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, представляет собой сочетание арабских цифр и знак утверждения типа наносятся на маркировочную табличку, прикрепленную к корпусу колонки, фотохимическим методом или методом металлографии. Места нанесения серийного номера и знака утверждения типа представлены на рисунке 2.
Для предотвращения несанкционированных доступа и вмешательства, которые могут привести к искажению результатов измерений, в колонках предусмотрено пломбирование с нанесением знака поверки измерителя объема поршневого типа LPGFM1 с датчиком импульсов FBCGQ-3, дифференциального клапана, расходомера массового LPGFM1, БУ YS08-4, как представлено на рисунках 3 - 6.
Рисунок 2 - Место нанесения знака утверждения типа, заводского номера
Программное обеспечение (ПО) колонок является встроенным, имеет функции управления насосами, определения объёма выданного сжиженного газа, вывода информации об объёме выданного сжиженного газа и его стоимости на дисплей и интерфейсы связи, сохранения во внутренней памяти количество выданных доз, количества смен цены сжиженного газа, количества и характера отказов, и реализовано в микропроцессоре, размещенном в БУ YS08-4.
Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонки, защищен пломбой, установленной на корпусе БУ YS08-4.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CSA |
| Номер версии (идентификационный номер) ПО | 001.ХХХ* |
| Цифровой идентификатор ПО | C5bd |
| * 001 - версия метрологически значимой части ПО, ХХХ - версия метрологически незначимой части ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальный объемный расход через один раздаточный шланг, дм3/мин (л/мин) | 50 |
| Минимальный объемный расход, дм3/мин (л/мин) | 5 |
| Минимальный объем дозы выдачи, дм3 (л) | 5 |
| Пределы допускаемой относительной погрешности измерений объема отпущенной дозы, % | ±1,0 |
| Сходимость измерений, %, не более | |1| |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Емкость счетчика разового учета: - объема выдачи сжиженного газа, дм3 (л) - цены за 1 дм3 (л), руб. - стоимости выданного сжиженного газа, руб. | 9999.99 999.99 9999.99 |
| Емкость счетчика суммарного учета, дм3 (л): - электронного | 999999,99 |
| Дискретность отсчета счетчика разового учета объема выдачи сжиженного газа, дм3 (л) | 0,01 |
| Максимальное рабочее давление в гидросистеме, МПа | 1,6 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от -40 до +40 до 95, при 25 °С от 84 до 106,7 |
| Параметры электропитания от сети переменного тока: - напряжение, В - частота, Г ц | от 187 до 242; от 323 до 418 50±1 |
| Потребляемая мощность, ВА, не более | 100 |
| Маркировка взрывозащиты | II Gb IIA T3 X |
Таблица 4 - Габаритные размеры и масса колонок
| Модификация | Габаритные размеры, (Д х Ш х В), мм | Масса, кг, не более |
| ELPGD 1 1 | 995 х 510 х 1600 | 160 |
| ELPGD 1 2 | 995 х 510 х 1600 | 210 |
| ELPGD 1 4 | 995 х 510 х 1600 | 290 |
наносится на маркировочные таблички колонки фотохимическим методом или методом металлографии.
Таблица 6 - Комплектность
| Наименование | Обозначение | Количество |
| Колонка топливораздаточная для сжиженного газа ELPGD | согласно заказу | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 5 «Устройство и принцип работы» Руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»; Стандарт предприятия 00.002.LPG/CSA.
