| Номер в госреестре | 88399-23 |
| Наименование СИ | Комплексы программно-технические |
| Обозначение типа СИ | Магистраль |
| Изготовитель | Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 01.03.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-технические Магистраль (далее - ПТК) предназначены для измерений аналоговых сигналов силы постоянного электрического тока.
Комплексы программно-технические «Магистраль» предназначены для создания следующих автоматизированных систем управления (далее - АСУ): Систем линейной телемеханики (СЛТМ), САУ объектов ГРС (САУ ГРС), САУ объектов ГИС (САУ ГИС), САИС зданий и сооружений (САИС), её составных частей и оборудования составных частей. Возможные варианты исполнений ПТК «Магистраль» для АСУ: Магистраль - 2, Магистраль - 5, Магистраль - 21, Магистраль ДУ.
Составные части АСУ на базе ПТК «Магистраль» могут быть пространственно распределены по объекту и расположены в месте эксплуатации соответственно типу защиты от проникновения пыли и влаги, от воздействия внешних климатических факторов, а также типу взрывобезопасности, обеспечиваемой оболочкой (корпусом) составной части.
Составные части АСУ на базе ПТК «Магистраль» объединяют на производственном объекте в единую информационно-управляющую систему (ИУС) специально организованными информационными каналами или линиями информационной связи, не входящими в состав типовой АСУ и предоставляемыми производственным объектом при создании АСУ согласно Проекту автоматизации производственного объекта Заказчика.
ПТК «Магистраль» относится к изделиям контроля и регулирования технологических процессов и предназначена для создания на Объектах согласно Проекту автоматизации объектно-ориентированной проектно-компонуемой системы.
ПТК относится к многоканальным, многофункциональным, восстанавливаемым, информационно-управляющим устройствам длительного непрерывного функционирования с измерительными функциями, подлежащих периодическому техническому обслуживанию. ПТК содержит составные части с измерительными компонентами, которые относятся к взаимозаменяемым средствам автоматизации по ГОСТ Р 52931-2008.

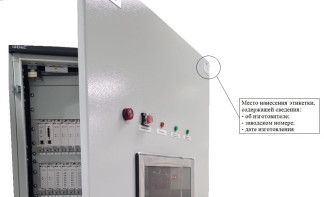

Общий вид шкафов ПТК представлен на рисунке 1. Заводской номер ПТК в виде цифрового кода наносится на шильдик на дверь шкафа ПТК согласно рисунку 1 и в формуляр. Нанесение знака поверки в виде наклейки на ПТК не предусмотрено.
Пломбирование не предусмотрено.
В состав программного обеспечения (ПО) входят:
- встроенное ПО модулей ввода аналоговых сигналов ПТК;
- ПО верхнего уровня (ПО ВУ).
Встроенное ПО модулей ввода аналоговых сигналов ПТК является метрологически значимым и устанавливается в энергонезависимую память модулей при изготовлении. Метрологические характеристики ПТК нормированы с учетом влияния на них встроенного ПО. Конструкция модулей исключает возможность несанкционированного доступа к встроенному ПО и изменения измерительной информации. Уровень защиты встроенного ПО модулей ввода аналоговых сигналов ПТК «высокий» в соответствии с п.4.5 рекомендации Р 50.2.077-2014.
ПО ВУ предназначено для конфигурирования модулей ввода аналоговых сигналов, анализа и отображения измерительной информации. Для защиты ПО ВУ и измерительной информации от несанкционированного доступа предусмотрено многоступенчатое разграничение прав доступа. Защита реализована с помощью различных паролей для каждого из уровней доступа
к ПО. Уровень защиты ПО ВУ «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) ПТК приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО ВУ
| Идентификационные данные | Значение | ||
| Идентификационное наименование ПО | SCADA - система «Зонд» | SCADA - система «Г оризонт» | SCADA - система Поток-ДУ «Альфа платформа TREI» |
| Номер версии (идентификационный номер ПО), не ниже | 2006 | 1.0 | 1.6 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Метрологические характеристики ПТК
| Изменяемая величина | Диапазон изменений | Пределы допускаемой основной приведенной погрешности, % от диапазона измерений | Пределы допускаемой дополнительной погрешности изменений, вызванной изменением температуры окружающего воздуха от границ области нормальных значений до любой температуры в пределах рабочего диапазона или изменением питающей сети в пределах от 187 до 242 В, % от диапазона измерений |
| Сила постоянного тока | от 4 до 20 мА | ±0,2 | ±0,1 |
Таблица 3 - Основные технические характеристики ПТК
| Наименование характеристики | Значение |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от -40 до +70 до 100 от 53,3 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность ПТК
| Наименование | Обозначение | Количество |
| Комплекс программно-технический | Магистраль - 2, Магистраль - 5, Магистраль - 21, Магистраль ДУ | 1 шт.* |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Примечание: * - комплект поставки и состав ПТК указывается в паспорте | ||
приведены в разделе 3 «Использование по назначению» по назначению» руководства по эксплуатации.
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ 26.51.44-033-00159093-2022. Программно-технический комплекс «Магистраль». Технические условия.
