| Номер в госреестре | 88403-23 |
| Наименование СИ | Угольники поверочные 90° |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Компания Zhejiang Andre International Trade Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 06.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Угольники поверочные 90° (далее по тексту - угольники) предназначены для измерений плоских прямых углов контактным методом.
Принцип действия угольников основан на сравнении просвета между измерительными поверхностями угольника и контролируемым взаимно-перпендикулярным расположением плоскостей деталей или каких-либо поверхностей с «образцом просвета», составленного из концевых мер длины, притертых к плоской стеклянной пластине.
Угольники представляют собой стальные изделия с термической и механической обработкой.
Угольники выпускаются в следующих модификациях:
- УП - угольники слесарные плоские;
- УШ - угольники слесарные с широким основанием.
Каждая модификация угольников имеет ряд исполнений, которые отличаются друг от друга размерами и классами точности (см. таблицу 1).

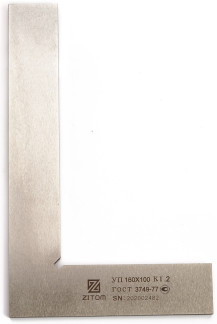

Общий вид угольников, обозначение основных размеров и поверхностей представлены на рисунках 1 и 2.
Б, В - измерительные поверхности; Г, Ж - опорные поверхности; Е - боковые поверхности Рисунок 1- Общий вид угольников УП, обозначение основных размеров и поверхностей
Б, В - измерительные поверхности; Г, Ж - опорные поверхности; Е - боковые поверхности Рисунок 2- Общий вид угольников УШ, обозначение основных размеров и поверхностей Пломбирование угольников не предусмотрено.
Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на угольники методом лазерной гравировки. Первые четыре цифры заводского номера обозначают год выпуска угольника.
Нанесение знака поверки на угольники не предусмотрено.
Таблица 1 - Основные размеры, классы точности и допуски перпендикулярности измерительных поверхностей Б и В к опорным поверхностям Г и Ж на длине H_
| Модификация | Н, мм | L, мм | Допуск перпендикулярности измерительных поверхностей Б и В к опорным поверхностям Г и Ж на длине H, мкм | |
| класс точности | ||||
| 1 | 2 | |||
| УП | 60 | 40 | 5,0 | 13,0 |
| 100 | 60 | 6,0 | 15,0 | |
| 160 | 100 | 7,0 | 18,0 | |
| 250 | 160 | 9,0 | 22,0 | |
| 400 | 250 | 12,0 | 30,0 | |
| УШ | 60 | 40 | 5,0 | 13,0 |
| 100 | 60 | 6,0 | 15,0 | |
| 160 | 100 | 7,0 | 18,0 | |
| 250 | 160 | 9,0 | 22,0 | |
| 400 | 250 | 12,0 | 30,0 | |
| 630 | 400 | 16,0 | 40,0 | |
| 1000 | 630 | 20,0 | 40,0 | |
Таблица 2 - Допуски плоскостности измерительных поверхностей Б и В, допуски плоскостности и параллельности опорных поверхностей Г и Ж на длине H, допуски перпендикулярности боковых поверхностей Е к опорной поверхности Г_
| Н, мм | Допуск, мкм | |||||||
| плоскостности измерительных поверхностей Б и В | плоскостности опорных поверхностей Г и Ж | параллельности опорных поверхностей Г и Ж | перпендикулярности боковых поверхностей Е к опорной поверхности Г | |||||
| класс точности | ||||||||
| 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | |
| 60 | 2,0 | 4,0 | 2,5 | 5,0 | 5,0 | 10,0 | 40 | 125 |
| 100 | 2,0 | 4,0 | 2,5 | 5,0 | 6,0 | 12,0 | 50 | 160 |
| 160 | 3,0 | 6,0 | 4,0 | 8,0 | 7,0 | 14,0 | 60 | 200 |
| 250 | 3,0 | 6,0 | 4,0 | 8,0 | 9,0 | 18,0 | 80 | 250 |
| 400 | 5,0 | 10,0 | 6,0 | 12,0 | 12,0 | 25,0 | 100 | 320 |
| 630 | 6,0 | 12,0 | 8,0 | 16,0 | 16,0 | 30,0 | 125 | 400 |
| 1000 | 10,0 | 20,0 | 12,0 | 24,0 | 24,0 | 40,0 | 160 | 500 |
Таблица 3 - Параметр шероховатости измерительных, опорных, боковых, торцевых поверхностей, скосов и фасок__
| Модификация | Н, мм | Параметр шероховатости поверхностей Ra на базовой длине 0,25 мм, мкм, не более | Параметр шероховатости поверхностей Ra на базовой длине 0,8 мм, мкм, не более | |||
| измерительных Б и В | опорных Г и Ж | боковых, торцевых, скосов, фасок | ||||
| класс точности | ||||||
| 1 | 2 | 1 | 2 | |||
| УП | 60 | 0,08 | 0,16 | 0,16 | 0,32 | 0,63 |
| 100 | 0,08 | 0,16 | 0,16 | 0,32 | 0,63 | |
| 160 | 0,08 | 0,16 | 0,16 | 0,32 | 0,63 | |
| 250 | 0,08 | 0,16 | 0,16 | 0,32 | 0,63 | |
| 400 | 0,08 | 0,16 | 0,16 | 0,32 | 0,63 | |
| УШ | 60 | 0,08 | 0,16 | 0,32 | 0,63 | 1,25 |
| 100 | 0,08 | 0,16 | 0,32 | 0,63 | 1,25 | |
| 160 | 0,08 | 0,16 | 0,32 | 0,63 | 1,25 | |
| 250 | 0,08 | 0,16 | 0,32 | 0,63 | 1,25 | |
| 400 | 0,08 | 0,16 | 0,32 | 0,63 | 1,25 | |
| 630 | 0,16 | 0,32 | 0,63 | 0,63 | 1,25 | |
| 1000 | 0,16 | 0,32 | 0,63 | 0,63 | 1,25 | |
| Примечание - Н размером свыше 400 мм и угольн | а опорных поверхностях угольников УШ 1 класса точности иков УШ 2 класса точности базовая длина устанавливается 0,8 мм. | |||||
Таблица 4 - Допускаемые статические нагрузки на соединение линейки угольников УШ
| Н, мм | Нагрузка, кгс (Н), не более |
| 60 | 20 (196) |
| 100 | 20(196) |
| 160 | 20 (196) |
| 250 | 30 (294) |
| 400 | 30 (294) |
| 630 | 30 (294) |
| 1000 | 40 (392) |
Таблица 5 ^ - Г абаритные размеры и масса
| Модификация | Н, мм | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| высота | длина | ширина | |||
| УП | 60 | 60 | 40 | 6 | 0,10 |
| 100 | 100 | 60 | 6 | 0,20 | |
| 160 | 160 | 100 | 6 | 0,40 | |
| 250 | 250 | 160 | 8 | 1,10 | |
| 400 | 400 | 250 | 10 | 1,60 | |
| УШ | 60 | 60 | 40 | 20 | 0,18 |
| 100 | 100 | 60 | 22 | 0,25 | |
| 160 | 160 | 100 | 28 | 0,65 | |
| 250 | 250 | 160 | 36 | 1,15 | |
| 400 | 400 | 250 | 38 | 3,00 | |
| 630 | 630 | 400 | 42 | 6,30 | |
| 1000 | 1000 | 630 | 45 | 12,50 | |
Таблица 6 - Условия эксплуатации и средний срок службы
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - изменение температуры, °С/ч | от 16,5 до 23,5 0,5 |
| Полный средний срок службы, лет | 5 |
наносится на угольники методом лазерной гравировки и на паспорт типографским способом. Комплектность средства измерений
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Угольник поверочный 90° | УП (УШ) | 1 шт. |
| Футляр | — | 1 шт. |
| Паспорт | — | 1 экз. |
приведены в разделе 5 «Подготовка к работе и правила эксплуатации» паспорта.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 3749-77 «Угольники поверочные 90°. Технические условия».
