| Номер в госреестре | 88408-23 |
| Наименование СИ | Рулетки измерительные металлические |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Компания Optim Consult International Co. Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 06.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рулетки измерительные металлические (далее - рулетки) предназначены для измерений линейных размеров объектов.
Принцип действия рулеток основан на непосредственном сравнении шкалы рулетки с линейными размерами объекта.
Рулетки изготавливаются по ГОСТ 7502-98 в открытом и закрытом корпусе с лентами из нержавеющей или углеродистой стали. Вытяжные концы рулеток изготавливаются с кольцом или с прямоугольным торцом или с держателем для закрепления на предмете, подлежащем измерению.
Рулетки имеют устройства для фиксации измерительной ленты в любом рабочем положении.
Рулетки выпускаются в различных модификациях, которые отличаются номинальной длиной, классом точности и конструктивным исполнением вытяжного конца ленты. Структура условного обозначения рулеток представлена в таблице 1.
| Р | X | X | X | X | ГОСТ 7502-98 |
| 1 | 2 | 3 | 4 | ||
| Таблица 1 | - Структура условного обозначения | ||||
| № поля | Описание поля | Код поля | Расшифровка |
| 1 | Номинальная длина | 1 | Номинальная длина в м |
| 2 | |||
| 3 | |||
| 5 | |||
| 10 | |||
| 20 | |||
| 30 | |||
| 50 | |||
| 100 | |||
| 2 | Материал ленты | Н | Нержавеющая сталь |
| У | Углеродистая сталь | ||
| 3 | Класс точности | 2 | 2 класс точности |
| 3 | 3 класс точности |
| № поля | Описание поля | Код поля | Расшифровка |
| 4 | Конструктивное исполнения вытяжного конца ленты | К | Кольцо |
| П | Прямоугольный торец | ||
| Д | Держатель для закрепления |
Заводской номер в виде буквенно-цифрового или цифрового обозначения, состоящего из буквы русского алфавита и арабских цифр или из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на свободном месте корпуса рулеток лазерной гравировкой.
Рулетки выпускаются под товарным знаком №.

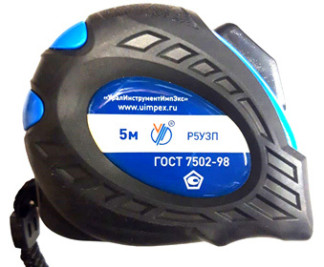

Общий вид рулеток с указанием места нанесения знака утверждения типа представлен на рисунках 1 и 2.
Места нанесений заводского номера и знака поверки представлены на рисунке 3.
Место нанесения знака поверки
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение для класса точности | |
| 2 | 3 | |
| Номинальная длина, м | 1; 2; 3; 5; 10; 20; 30; 50; 100 | |
| Цена деления шкалы, мм | ||
| Допускаемое отклонение действительной длины интервалов шкал от нанесенной на шкале при температуре +20 °С и натяжении измерительной ленты рабочим усилием, мм, не более: - миллиметрового - сантиметрового - дециметрового - метрового и более | ± 0,15 ± 0,20 ± 0,30 ± [0,30+0,15(L-1)1* | ± 0,20 ± 0,30 ± 0,40 ± [0,40+0,20 • (L-1)1* |
| * L - число полных и неполных метров в отрезке. | ||
Таблица 3- Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочее усилие натяжения ленты при измерениях, Н: - для рулеток номинальной длиной 1, 2, 3, 5 м - для рулеток номинальной длиной 10, 20, 30, 50, 100 м - для рулеток с желобчатой лентой | (10±1) (100±10) без натяжения |
| Наименование характеристики | Значение |
| Толщина ленты, мм | от 0,12 до 0,30 |
| Ширина ленты, мм | от 7 до 25 |
| Ширина штрихов, мм | 0,20; 0,30; 0,40 |
| Допускаемое отклонение ширины штрихов, мм | ± 0,05 |
| Отклонение от перпендикулярности штрихов относительно рабочей кромки, ', не более | 30 |
| Отклонение от перпендикулярности цифр относительно рабочей кромки, °, не более | 3 |
| Габаритные размеры, мм, не более: - высота - длина - ширина | 70 490 400 |
| Масса рулеток, кг, не более | 4,20 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более | от -40 до +50 98 |
| Полный средний ресурс, циклов*, не менее: - для рулеток с лентами из нержавеющей стали - для рулеток с лентами из углеродистой стали | 2000 1500 |
| * Цикл включает в себя: вытягивание ленты на полную длину, натяжение рабочим усилием, отсчет, наматывание ленты. | |
наносится на наклейку с маркировкой, расположенную на корпусе рулеток, и на паспорт типографским способом.
Таблица 4- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Рулетка | — | 1 шт. |
| Паспорт | — | 1 экз. |
приведены в разделе 1 «Назначение» и 5 «Указания по эксплуатации» паспорта.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 110"9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018).
