| Номер в госреестре | 88409-23 |
| Наименование СИ | Дефектоскопы вихретоковые |
| Обозначение типа СИ | EDDYCHEK |
| Изготовитель | Pruftechnik NDT GmbH, Германия |
| Год регистрации | 2023 |
| Срок свидетельства | 06.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы вихретоковые EDDYCHEK (далее - дефектоскопы) предназначены для обнаружения поверхностных и подповерхностных дефектов типа нарушение сплошности и однородности материала объекта контроля и измерений координат выявленных дефектов.
Принцип действия дефектоскопов основан на измерении параметров электромагнитного поля (амплитуды, фазы), создаваемого вихревыми токами, возбуждаемыми вихретоковым преобразователем (далее - ВТП) дефектоскопа в поверхностном слое металлов, обусловленных изменением однородности или проводимости материала. Принятый сигнал усиливается, после чего преобразуется в цифровую форму, обрабатывается микропроцессором и отображается на экране дефектоскопа в графическом виде.
Конструктивно дефектоскопы представляют собой стационарное устройство, состоящее из электронного блока, монитора, который может быть как встроенным в электронный блок, так и отдельно расположенным, и ВТП. В зависимости от измерительной задачи, дефектоскопы могут комплектоваться накладными, проходными и ротационными ВТП производства Pruftechnik NDT GmbH.
Дефектоскопы выпускаются в трех исполнениях: EDDYCHEK 610, EDDYCHEK 605 и EDDYCHEK 605 compact, которые отличаются друг от друга габаритными размерами, массой, количеством каналов, наличием интегрированного в электронный блок или отдельного компьютера.

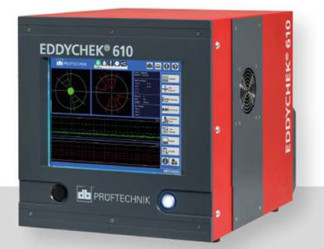

На рисунке 1 показан общий вид дефектоскопов вихретоковых EDDYCHEK.
Пломбирование дефектоскопов не предусмотрено.
Заводской номер в буквенно-цифровом формате нанесен на шильдик, расположенный на задней панели электронного блока. Место нанесения заводского номера показано на рисунке 2.
Нанесение знака поверки на дефектоскопы не предусмотрено.
Дефектоскопы имеют в своем составе программное обеспечение (ПО), которое позволяет осуществлять сбор данных в режиме контроля дефектоскопа, координирует его работу, осуществляет управление информационными потоками, организует процесс обработки, предоставление и хранение результатов измерений дефектоскопа. За метрологически значимое принимается все ПО.
Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EDDYCHEK 6 series |
| Номер версии (идентификационный номер) ПО | v 1.2.1 и выше |
| Цифровой идентификатор ПО | - |
| Таблица 2 - Метрологические и технические характеристики | |
| Наименование характеристики | Значение |
| EDDYCHEK 6i0 EDDYCHEK EDDYCHEK 605 EDDYCHEK 610 х 605 compact | |
| Порог чувствительности, мм | сквозное отверстие 0 1,0 мм; паз глубиной 0,3 мм, шириной 0,5 мм, длиной 10,0 мм |
| Пределы допускаемой абсолютной погрешности измерений координат расположения дефектов (по оси Х), мм | ±30 |
| Запас чувствительности по отношению сигнал - шум, %, более | 50 |
| Допускаемое отклонение запаса чувствительности по отношению полезный сигнал -шум, % | - 12,5 |
| Диапазон установки частоты тока возбуждения ВТП, кГ ц | от 1 до 1000 |
| Допускаемое отклонение установки частоты тока возбуждения ВТП, % | ±10 |
аблица 3 - Основные технические характеристики
| Количество каналов контроля, шт | до 10 | до 5 | до 5 |
| Диапазон регулировки усиления, дБ | от -12 до +120 (с шагом 0,1) | ||
| Условия эксплуатации1): - температура окружающей среды, °С | от -10 до +80 | ||
| Параметры электрического питания, В | 220±10% | ||
| Габаритные размеры (ШхВ*Г) , мм | 444x461,5x556 | 444x372,5x556 | 483x355x305,5 |
| Масса, кг | 40 | 30 | 20 |
| Примечания: 1) Работа Дефектоскопов на объектах с температурой поверхности контроля, значения которых выходят за границы диапазона температур окружающей среды, обеспечивается за счет термозащитного исполнения конструкции и/или экранирования оборудования, и/или регулирования температуры при помощи системы охлаждения посредством использования воздушного обдува и/или жидкостных контуров. | |||
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским методом.
Таблица 4 - Комплектность дефектоскопов
| Наименование | Обозначение | Количество, шт |
| Дефектоскоп | EDDYCHEK 6* | 1 |
| Программное обеспечение | EDDYCHEK 6 series | 1 |
| Блок намагничивания | LAB ХХХ** | 1 |
| Комплект кабелей | - | 1 |
| ВТП | *** | 1 |
| Комплект сменных полюсных наконечников | - | 1 |
| Руководство по эксплуатации | EDDYCHEK 6 series | 1 |
| Техническое руководство | EDDYCHEK 6 series | 1 |
| * модификация указывается определяется при заказе, ** наличие блока намагничивания определяется при заказе, *** тип преобразователя определяется при заказе. | ||
приведены в разделе «Первые действия при эксплуатации EDDYCHEK» руководства по эксплуатации.
Стандарт предприятия СТП 705046-01-2022 Дефектоскопы вихретоковые EDDYCHEK.
| Зарегистрировано поверок | 4 |
| Поверителей | 3 |
| Актуальность данных | 16.09.2024 |
