Весы автомобильные электронные Основа, 88413-23

Назначение

Весы автомобильные электронные Основа (далее по тексту - весы) предназначены для измерений массы автотранспортных средств и других грузов при статическом взвешивании.

Описание

Принцип действия весов основан на преобразовании деформаций упругого элемента весоизмерительного тензорезисторного датчика (далее по тексту - датчик), возникающих под действием силы тяжести взвешиваемого груза в пропорциональный электрический сигнал. Этот сигнал через клемную коробку или напрямую поступает в электронный весоизмерительный прибор, где обрабатывается, и измеренное значение массы выводится на дисплей весоизмерительного прибора и/или передается через цифровой интерфейс связи на периферийные устройства.

Конструктивно весы состоят из грузоприемного устройства (далее по тексту - ГПУ), включающего в себя датчики (Т.2.2.1 ГОСТ OIML R 76-1-2011) и весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1-2011 или терминал по Т.2.5.5 ГОСТ OIML R 76-1-2011).

ГПУ выполнено в виде металлической модульной конструкции с настилом, включающая в себя от одной до шести секций. ГПУ устанавливается на одном уровне с дорожным полотном или над ним. В случае установки над поверхностью дороги, ГПУ комплектуется средствами заезда и спуска (пандусами). ГПУ монтируется на асфальтобетонное, железобетонное или другое подготовленное основание.

Весоизмерительные датчики, используемые в составе весов:

-    датчики весоизмерительные МВ 150 (регистрационный номер в ФИФОЕИ 44780-10);

-    датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации HM9A, HM9B, H9C, BM14K, НМ14С, BM14A, BM14G, HM14H1, Н8С (регистрационный номер в ФИФОЕИ 55371-19);

-    датчики весоизмерительные тензорезисторные Digital Load Cell, модификации DHM9A, DHM9B, DHM14H1, DBM14G (регистрационный номер в ФИФОЕИ 55634-19);

-    датчики весоизмерительные тензорезисторные QS, модификации QS, QS-D, QSZF (регистрационный номер в ФИФОЕИ 78206-20);

-    датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, исполнений ZSFY, ZSFY-D (регистрационный номер в ФИФОЕИ 75819-19);

-    датчики весоизмерительные тензорезисторные С, модификации С16А, СШ, (регистрационный номер в ФИФОЕИ 60480-15);

-    датчики весоизмерительные сжатия 740 (регистрационный номер в ФИФОЕИ 50842-12).

Приборы весоизмерительные, используемые в составе весов:

-    приборы весоизмерительные МИ, модификации МИ ВДА/7Я, МИ ВЖА/7Я, МИ ВДА/12Я, МИ ВЖА/12Я, МИ ВДА/12ЯС, МИ ВЖА/12ЯС, МИ ВДА/6Я, МИ ВДА/12ЦС (регистрационный номер в ФИФОЕИ 61378-15);

-    приборы весоизмерительные ТИТАН модификации ТИТАН 6, ТИТАН 9, ТИТАН 9п, ТИТАН 12, ТИТАН 12С, ТИТАН 3Ц, ТИТАН 3ЦС, ТИТАН 12Ц, ТИТАН Н12, ТИТАН Н12Ж, ТИТАН Н22С, ТИТАН Н22ЖС (регистрационный номер в ФИФОЕИ 83635-21);

-    приборы весоизмерительные CI, BI, NT и PDI, модификации CI-6000A, CI-5010A, CI-5200A, CI-200A, СГ2001А, CI-200m (регистрационный номер в ФИФОЕИ 50968-12);

-    терминалы весоизмерительные CI, NT, модификации CI-200D, NT-580D (регистрационный номер в ФИФОЕИ 54472-13);

В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:

-    устройство полуавтоматической установки на нуль (Т.2.7.2.2);

-    устройство автоматической установки на нуль (Т.2.7.2.3);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство слежение за нулем (Т.2.7.3);

-    устройство тарирования (выборки массы тары) (Т.2.7.4.1).

Весы выпускаются в 30-ти различных модификациях, которые отличаются значениями максимальной и минимальной нагрузки, действительной ценой деления, поверочным интервалом и габаритными размерами ГПУ.

Обозначение вида весов: Весы автомобильные электронные Основа [А]-[Б]-[С]-[Д], где:

Основа - обозначение типа весов;

[А] - длина грузоприемного устройства, (4, (4,5), 6, 7, 8, 9, 12, 16, 18, 20, 22, 24, 26) м;

[Б] - максимальная нагрузка, (20, 30, 40, 60, 80, 100) т;

[С] - условное обозначение применяемых датчиков:

А - аналоговые датчики;

Ц - цифровые датчики;

[Д] - количество датчиков, (от 4 до 14) шт.

Идентификационные данные наносятся на маркировочную табличку грузоприемного устройства весов следующего содержания:

-    знак утверждения типа;

-    обозначение типа и модификации весов;

-    товарный знак изготовителя;

-    заводской номер;

-    год выпуска;

-    класс точности;

-    максимальная нагрузка (Мах), т;

-    минимальная нагрузка (Min), т;

-    поверочный интервал весов (е);

-    цена деления (d), кг;

-    напряжение питания, В;

-    частота питающей сети, Г ц;

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку ГПУ методом механического клеймения.

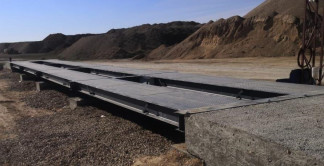

Общий вид ГПУ весов и место закрепления маркировочной таблички представлена на рисунке 1.

Рисунок 3 - Общий вид применяемых приборов весоизмерительных ТИТАН

Для защиты от несанкционированного доступа к настройке и регулировке весов, которые могут повлиять на результаты измерений, осуществляется пломбировка приборов весоизмерительных.

Схемы пломбировки от несанкционированного доступа приведены на рисунках 5-9.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) весов является встроенным, что соответствует требованиям ГОСТ OIML R 76-1-2011 (п. 5.5 «Дополнительные требования к электронным устройствам с Программным обеспечением») в части устройств с встроенным ПО.

Для защиты весов от несанкционированного доступа к метрологически значимой части ПО, параметрам регулировки и измерительной информации осуществляется пломбирование приборов весоизмерительных, согласно рисункам 5-9. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и невозможностью изменения ПО без применения специализированного оборудования производителя. Таким образом конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее прибора весоизмерительного весов.

Уровень защиты ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.0772014 - соответствует уровню «высокий». Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

деления (d), поверочного интервала весов (е) и числа поверочных интервалов (n)

Таблица 2 - Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены

Таблица 3 - Метрологические характеристики

Пределы допускаемой погрешности весов после выборки массы тары соответствует пределам допускаемой погрешности для массы нетто.

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится методом клеймения на маркировочную табличку, закрепленную на боковой стенке грузоприемного устройства и на титульный лист руководства по эксплуатации методом типографской печати.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 7 «Порядок работы» руководства по эксплуатации РЭ 1740.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 28.29.31-001-44923415-2022 «Весы автомобильные электронные Основа. Технические условия».
