Государственный реестр средств измерений

Индикаторы рычажно-зубчатые Обозначение отсутствует, 88423-23

88423-23
Индикаторы рычажно-зубчатые (далее - индикаторы) предназначены для относительных измерений линейных размеров, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхностей.
Карточка СИ
Номер в госреестре 88423-23
Наименование СИ Индикаторы рычажно-зубчатые
Обозначение типа СИ Обозначение отсутствует
Изготовитель Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС"), г. Москва
Год регистрации 2023
Срок свидетельства 07.03.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Индикаторы рычажно-зубчатые (далее - индикаторы) предназначены для относительных измерений линейных размеров, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхностей.

Описание

Принцип действия индикаторов основан на преобразовании линейных перемещений измерительного рычага при помощи передаточного механизма в угловые перемещения стрелки по шкале циферблата.

Индикаторы состоят из корпуса со встроенным передаточным механизмом, измерительного рычага со сферическим измерительным наконечником, круговой шкалы со стрелкой. Измерительная поверхность измерительного рычага индикаторов хромированная или армирована твердым сплавом.

Передаточный механизм - это устройство, которое преобразует малые перемещения измерительного рычага в пропорциональное угловое перемещение стрелки отсчетного устройства.

Совмещение стрелки с любым делением шкалы (настройка на нуль) производится посредством ободка.

Измерительное усилие индикаторов обеспечивается проволочной пружиной, закрепленной внутри переключателя, расположенного на боковой стороне корпуса. Направление хода измерительного рычага можно изменить, повернув ручку переключателя.

Конструкция индикаторов обеспечивает возможность поворота рычага в пределах ± 90° от его среднего положения и неизменность установленного положения в процессе измерений.

Индикаторы устанавливаются в стойки, штативы или другие устройства за присоединительный штифт. Для установки также могут быть использованы переходная втулка или державка из комплекта.

Индикаторы выпускаются в двух модификациях:

ИРБ - боковые со шкалой, параллельной оси измерительного рычага в среднем положении;

ИРТ - торцевые со шкалой, перпендикулярной оси измерительного рычага в среднем положении и к плоскости его поворота.

Пример условного обозначения индикатора бокового ИРБ:

Индикатор ИРБ ГОСТ5584-75.

Пример условного обозначения индикатора торцевого ИРТ:

Индикатор ИРТ ГОСТ 5584-75.

Индикаторы выпускаются под товарным знаком \£А.

Заводские номера в виде цифровых обозначений, состоящие из арабских цифр, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на крышку корпуса индикаторов методом штамповки. Заводские номера содержат условное обозначение года выпуска.

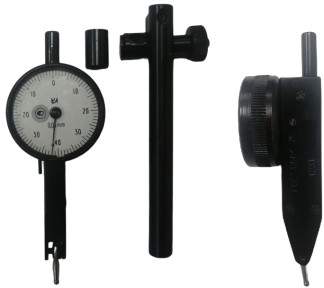

Общий вид индикаторов ИРБ с указанием мест нанесения заводского номера и знака утверждения типа приведен на рисунке 1.

Общий вид индикаторов ИРТ с указанием мест нанесения заводского номера и знака утверждения типа приведен на рисунке 2.

Место нанесения

Место нанесения

знака утверждения типа

заводского номера

Пломбирование индикаторов не предусмотрено.

Нанесение знака поверки на индикаторы не предусмотрено.

Технические характеристики

Таблица 1- Метрологические характеристики

Наименование характеристики

Значение

Цена деления, мм

0,01

Диапазон измерений, мм

от 0 до 0,8 мм

Наибольшая разность погрешностей индикатора при любом его положении и положении рычага, мм, не более:

-    на любом участке шкалы в пределах 0,1 мм

-    на любом участке шкалы более 0,1 мм

0,004

0,010

Размах показаний, мм, не более

0,003

Примечания:

1    Под наибольшей разностью погрешностей индикатора понимают наибольшую алгебраическую разность значений погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага.

2    Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях.

Таблица 2- Основные технические характеристики

Наименование характеристики

Значение для модификации

ИРБ

ИРТ

Общий ход измерительного рычага, мм, не менее

1,0

Измерительное усилие, Н

от 0,1 до 0,4

У силие поворота измерительного рычага, Н

от 2,5 до 7,0

Шероховатость измерительной поверхности рычага Ra по ГОСТ 2789-73, мкм, не более

0,080

Расстояние между штрихами шкалы, мм, не менее

0,9

Ширина штрихов и стрелки в части, находящейся под делениями шкалы, мм

от 0,15 до 0,25

Разница в ширине отдельных штрихов в пределах одной шкалы, мм, не более

0,05

Перекрытие концом стрелки коротких штрихов шкалы, доля длины коротких штрихов

от 0,3 до 0,8

Высота расположения стрелки над шкалой, мм, не более

0,5

Диаметр присоединительного штифта, мм

5]

17

Габаритные размеры, мм, не более: - высота

83

42

- диаметр

30

30

- ширина

24

70

Масса, кг, не более

0,052

0,054

Условия эксплуатации:

- температура окружающего воздуха, °С

от +5 до +30

- относительная влажность воздуха, %, не более

80

Полный средний срок службы, лет, не менее

5

Знак утверждения типа

наносится на шкалу индикаторов методом офсетной печати и на титульный лист паспорта типографским способом.

Комплектность

Таблица 3- Комплектность средства измерений

Наименование

Обозначение для модификации

Количество

ИРБ

ИРТ

Индикатор рычажно-зубчатый

ИРБ

ИРТ

1 шт.

Державка для крепления индикатора

1 шт.

Втулка переходная диаметром 5 мм на 8 мм

1 шт.

Футляр

1 шт.

Паспорт

ИРБ.000 ПС

ИРТ.000 ПС

1 экз.

Сведения о методах измерений

приведены в разделе 3 «Использование по назначению» и приложении А «Примеры применения индикаторов» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственную поверочную схему для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018);

ГОСТ 5584-75 «Индикаторы рычажно-зубчатые с ценой деления 0,01 мм. Технические условия».
