| Номер в госреестре | 88425-23 |
| Наименование СИ | Дифрактометры настольные рентгеновские |
| Обозначение типа СИ | ЭКРОС XRD |
| Изготовитель | Общество с ограниченной ответственностью "ЭКРОСХИМ" (ООО "ЭКРОСХИМ"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 07.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дифрактометры настольные рентгеновские ЭКРОС XRD (далее - дифрактометры) предназначены для измерений углов дифракции рентгеновского излучения, рассеянного на кристаллическом объекте, для определения фазового состава объектов, параметров кристаллической решетки и для решения задач рентгенодифракционного анализа материалов.
Принцип действия дифрактометров основан на регистрации дифрагированных рентгеновских лучей от атомных плоскостей кристаллической решетки исследуемого вещества. Дифракция рентгеновских лучей от кристалла соответствует закону Вульфа-Брегга.
Дифрактометры представляют собой стационарные настольные лабораторные приборы и изготавливаются в виде трёх модификация: ЭКРОС XRD-9500, ЭКРОС XRD-9510 и ЭКРОС XRD-9520. Конструктивно приборы выполнены в виде единого модуля, внутри которого расположены все составляющие элементы: источник рентгеновского излучения, блок контроля систем безопасности и блок управления и сбора данных, измерительный блок, координатночувствительный детектор (газонаполненный или полупроводниковый), острофокусная рентгеновская трубка с анодами из хрома, кобальта, железа или меди, щели, держатели образца и замкнутая система охлаждения рентгеновской трубки. Управление дифрактометром осуществляется с помощью персонального компьютера. Для обеспечения детектора газовой смесью в комплект поставки входит газовый пост. Конструкционной особенностью дифрактометров является возможность реализации рентгенооптических схем Брегга-Брентано (при анализе порошковых проб) и Дебая-Шеррера (для анализа проволок и микрообъектов).
Три модификации дифрактометров эквивалентны друг другу с точки зрения конструкции измерительного блока, отличия заключаются в способе перемещения рентгеновского источника и детектора (ручное перемещение - модификация ЭКРОС XRD-9500, автоматическое перемещение - модификация ЭКРОС XRD-9510 и фиксированное положение - модификация ЭКРОС XRD-9520). Управление дифрактометрами, сбор данных и их обработка осуществляются с помощью внешнего персонального компьютера, на котором установлено программное обеспечение MEAS9500, работающее в среде операционной системы Windows.
Заводские номера дифрактометров имеют цифро-буквенное обозначение и наносятся на корпус дифрактометров в виде шильды с нанесенным способом цифровой печати заводским номером. Пломбирование дифрактометров от несанкционированного доступа не предусмотрено. Нанесение знака поверки на корпус дифрактометра не предусмотрено. Общий вид дифрактометров приведен на рисунке 1.

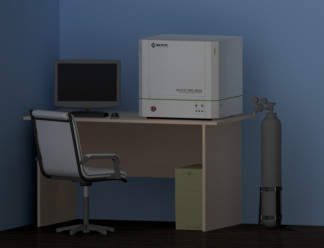

Рисунок 1 - Общий вид дифрактометров настольных рентгеновских ЭКРОС XRD
Дифрактометры имеют в своем составе программное обеспечение (ПО), предустановленное на персональный компьютер оператора, разработанное для выполнения определённых измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.
Программное обеспечение «MEAS9500» является специализированным ПО дифрактометров и предназначено для его управления, составления измерительных программ и обработки результатов измерений. ПО не может быть использовано отдельно от дифрактометров.
Конструкция дифрактометров исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MEAS9500 |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений углов дифракции 29, ° ЭКРОС XRD-9500 ЭКРОС XRD-9510 ЭКРОС XRD-9520 | от 0 до 154 от 0 до154 от 35 до 75 |
| Среднеквадратическое отклонение (СКО) при измерении угловых положений дифракционных максимумов 29, °, не более | 0,02 |
| Пределы допускаемой абсолютной погрешности измерений угловых положений дифракционных максимумов 29, ° | ±0,05 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Источник рентгеновского излучения: - мощность рентгеновской трубки, Вт, не менее - материалы анода рентгеновской трубки - напряжение на аноде рентгеновской трубки, кВ, не более | 150 Cr / Co / Fe / Cu 30 |
| Детектор рентгеновского излучения: - тип детектора - пространственное разрешение, мкм, не более | Координатно чувствительный 300 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 630x550x580 |
| Масса, кг, не более | 60 |
| Потребляемая мощность, кВт, не более | 0,5 |
| Электрическое питание осуществляется от сети переменного тока: - диапазон напряжения, В - частота, Г ц | от 198 до 242 от 49 до 51 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность при температуре +25 C, %, не более | от +15 до +25 от 84 до 106,7 80 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок аналитический | XRD-9500 (XRD-9510, XRD-9520) | 1 шт. |
| Программное обеспечение | - | 1 шт. |
| Персональный компьютер | - | 1 экз. |
| Г азовый пост | - | 1 экз. |
| Комплект ЗИП | БКРЕ.415112.029 ЗИ | 1 экз. |
| Руководство по эксплуатации | БКРЕ.415112.029 РЭ | 1 экз. |
| Руководство пользователя | БКРЕ.415112.029 РП | 1 экз. |
| Паспорт | БКРЕ.415112.029 ПС | 1 экз. |
приведены в разделе 6.1 «Программный модуль MEAS 9500» руководства пользователя.
БКРЕ.415112.029 ТУ «Дифрактометр настольный рентгеновский ЭКРОС XRD. Технические условия».
