| Номер в госреестре | 88426-23 |
| Наименование СИ | Эквивалент сети |
| Обозначение типа СИ | ESH2-Z5 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Эквивалент сети ESH2-Z5 (далее по тексту - эквивалент сети) предназначен для измерений напряжения кондуктивных высокочастотных помех, вносимых испытываемым техническим средством (далее - ИТС) в сеть питания переменного тока.
Принцип работы эквивалента сети основан на выделении высокочастотной помехи, создаваемой ИТС в промышленных сетях питания, с помощью пассивного RLC-фильтра высоких частот и подавлении при этом сигнала промышленной частоты.
Кроме того, в эквиваленте сети установлен пассивный RLC-фильтр низкой частоты, который выполняет следующие функции:
- обеспечивает фильтрацию высокочастотных помех, имеющихся в промышленной сети питания;
- формирует нормированное, в соответствии с ГОСТ 30805.16.1.2-2013, входное сопротивление для сигнала высокочастотной помехи, создаваемой ИТС.
Таким образом, фильтр низкой частоты обеспечивает единство условий измерения сигнала помехи, создаваемым ИТС.
Измерительный канал эквивалента сети представляет собой фильтр низкой частоты, вход которого подключен к промышленной сети, а к его выходу - ИТС и фильтр высоких частот. К выходу фильтра высоких частот подключают измерительный приемник (анализатор спектра, селективный вольтметр). Коэффициент калибровки эквивалента сети являтся коэффициентом передачи фильтра высоких частот.
Конструктивно эквивалент сети выполнен в виде моноблока с расмещенными в корпусе четырьмя одинаковыми измерительными каналами для фаз сети L1, L2, L3 и нейтральной N для возможности измерения напряжения помех от устройств, требующих трехфазного питания. Также эквивалент сети оборудован размещённым внутри корпуса элементом RC для подключения эквивалента руки. Управление работой эквивалента сети осуществляется как в ручном режиме при помощи переключателя управления, расположенного на лицевой панели, так и дистанционно с использованием сигналов TTL уровня.

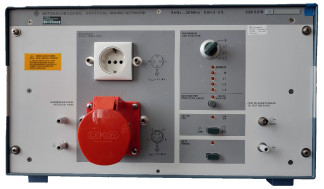

Общий вид эквивалента сети (зав. № 100425), места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1,2,3. Заводской № 100425, идентифицирующий эквивалент сети, нанесен на информационную табличку наклейкой, размещаемой на передней панели.
Конструкция эквивалента сети исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГц | от 0,009 до 30,000 |
| Коэффициент калибровки, дБ | от 0 до 2 |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ, не более | 2 |
Таблица 2 - Значения аргумента и модуля полного входного сопротивления
| Частота, | Модуль | Пределы допускаемых | Аргумент | Пределы допускаемых |
| МГц | полного | значений модуля | полного | значений аргумента |
| входного | входного полного | входного | входного полного | |
| сопротивления, Ом | сопротивления, Ом, (±20%) | сопротивления, град | сопротивления, град., (±11,5°) | |
| 0,009 | 5,22 | от 4,176 до 6,264 | 26,55 | от 15,05 до 38,05 |
| 0,010 | 5,36 | от 4,288 до 6,432 | 37,00 | от 25,50 до 48,50 |
| 0,015 | 6,22 | от 4,976 до 7,464 | 38,41 | от 26,91 до 49,91 |
| 0,020 | 7,25 | от 5,800 до 8,700 | 44,97 | от 33,47 до 56,47 |
| 0,030 | 9,56 | от 7,648 до 11,472 | 52,33 | от 40,83 до 63,83 |
| 0,050 | 14,41 | от 11,528 до 17,292 | 56,40 | от 44,90 до 67,90 |
| 0,070 | 19,04 | от 15,232 до 22,848 | 55,40 | от 43,90 до 66,90 |
| 0,080 | 21,19 | от 16,952 до 25,428 | 54,19 | от 42,69 до 65,69 |
| 0,100 | 25,11 | от 20,088 до 30,132 | 51,22 | от 39,72 до 62,72 |
| 0,200 | 39,12 | от 31,296 до 46,944 | 38,51 | от 27,01 до 50,01 |
| 0,500 | 47,65 | от 38,120 до 57,180 | 17,66 | от 6,16 до 29,16 |
| 0,700 | 48,76 | от 39,008 до 58,512 | 12,81 | от 1,31 до 24,31 |
| 0,800 | 49,00 | от 39,200 до 58,800 | 11,30 | от -0,30 до +22,80 |
| 1,000 | 49,38 | от 39,504 до 59,256 | 9,04 | от -2,46 до +20,54 |
| 2,000 | 49,93 | от 39,944 до 59,916 | 4,55 | от -6,95 до +16,05 |
| 3,000 | 50,00 | от 40,000 до 60,000 | 3,04 | от -8,46 до +14,54 |
| 5,000 | 50,00 | от 40,000 до 60,000 | 1,82 | от -9,68 до +13,32 |
| 7,000 | 50,00 | от 40,000 до 60,000 | 1,30 | от -10,20 до +12,80 |
| 10,000 | 50,00 | от 40,000 до 60,000 | 0,91 | от -10,59 до +12,41 |
| 20,000 | 50,00 | от 40,000 до 60,000 | 0,46 | от -11,04 до +11,96 |
| 30,000 | 50,00 | от 40,000 до 60,000 | 0,30 | от -11,20 до +11,80 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 603 х 494 х 294 |
| Масса, кг, не более | 26 |
| Параметры электропитания: - напряжение переменного тока, В - частота, Г ц | 220±22 50±1 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПА | от +15 до +25 от 84,0 до 106,7 |
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом и на корпус эквивалента сети методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Эквивалент сети (зав. № 100425) | ESH2-Z5 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в части 3 «Использование по назначению» документа «Эквивалент сети ESH2-Z5. Руководство по эксплуатации».
ГОСТ 30805.16.1.2-2013. Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10"1 до 2109 Гц».
