| Номер в госреестре | 88431-23 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | GeoMax Zenith60 |
| Изготовитель | GeoMax AG, Швейцария |
| Год регистрации | 2023 |
| Срок свидетельства | 07.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая GeoMax Zenith60 (далее - аппаратура) предназначена для измерений длин базисов.
Принцип действия аппаратуры основывается на измерении псевдодальностей от фазового центра приёмной антенны аппаратуры до навигационных космических аппаратов (далее - НКА) глобальной навигационной спутниковой системы, положение которых известно с высокой точностью. Измерив псевдодальности до достаточного количества НКА, вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой моноблок, в котором объединены встроенная спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенными GSM и радио (УКВ/UHF) модулями для приёма/передачи поправок.
Электропитание аппаратуры осуществляется от двух сменных Li-Ion аккумуляторов питания с возможностью замены одного из них во время работы приемника без выключения питания и остановки работы.
На передней панели корпуса аппаратуры расположен блок управления: четыре светодиодных индикатора, отображающих статус записи данных во внутреннюю память, приема спутникового сигнала, передачи поправок и состояние питания, клавиша управления.
Управление аппаратурой осуществляется с помощью полевого контроллера или непосредственно через блок управления. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера, или на внешний носитель информации.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1CA, L1C, L2C, L2P, L5; ГЛОНАСС: L1CT, L2CT, L2BT, L3; Galileo: 1, E5, AltBOC, E5a, E5b, E6; Beidou: B1, B2; QZSS: L1 C/A, L1C, L2C, L5, L6; SBAS: L1, L5, IRNSS: L5.
К средствам измерений данного типа относится аппаратура геодезическая спутниковая GeoMax Zenith60 модификаций LTE, LTE-UHF, LTE-IMU и LTE-UHF-IMU.
Аппаратура поддерживает следующие режимы измерений: «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения». Модификации LTE-IMU и LTE-UHF-IMU дополнительно поддерживают режим измерений «Кинематика в реальном времени (RTK)» с учетом угла наклона аппаратуры.
Заводской номер аппаратуры в числовом формате указывается методом печати на маркировочной наклейке, расположенной на нижней панели корпуса аппаратуры.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид аппаратуры геодезической спутниковой GeoMax Zenith60 представлен на рисунке 1.
Общий вид маркировочной таблички представлен на рисунке 2.

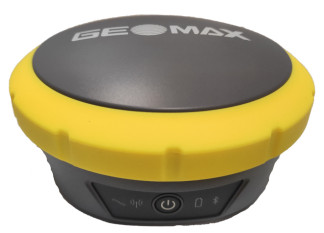

Рисунок 1 - Общий вид аппаратуры геодезической спутниковой GeoMax Zenith60
Рисунок 2 - Общий вид маркировочной таблички
В процессе эксплуатации аппаратура не предусматривает внешних механических или электронных регулировок. Ограничение доступа к узлам аппаратуры обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение «Firmware Zenith60», предназначенное для осуществления измерительного процесса. Для управления аппаратурой используется программное обеспечение (далее - ПО) «X-PAD Ultimate», устанавливаемое на устройства с операционной системой (далее - ОС) Android и ПО «X-PAD Survey», устанавливаемое на устройства с ОС Windows CE (Mobile). Для постобработки на персональном компьютере записанных данных используется ПО «X-PAD Fusion».
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | Firmware Zenith60 | X-PAD Ultimate | X-PAD Survey | X-PAD Fusion |
| Номер версии (идентификационный номер ПО), не ниже | 1.00.00 | 4.1.100 | 3.6.500 | 5.4.50 |
| Цифровой идентификатор ПО | - | - | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификации | LTE, LTE-UHF | LTE-IMU, LTE-UHF-IMU |
| Диапазон измерений длины базиса, м | от 0 до 30000 | |
| Г раницы допускаемой абсолютной | ||
| погрешности измерений длины базиса | ||
| (при доверительной вероятности 0,95) в | ||
| режимах: - «Статика», «Быстрая статика», мм: | ||
| - в плане | ±2(3,0+0,5-10-6-D) | ±2(3,0+0,5-10-6-D) |
| - по высоте | ±2^5,0+0,5-10'6-d) | ±2^5,0+0,5-10'6-d) |
| - «Кинематика» и «Кинематика в | ||
| реальном времени (RTK)», мм: | ||
| - в плане | ±2(8+1-10-6-D) | ±2(8+1-10-6-D) |
| - по высоте | ±2(15+1-10-6-D) | ±2(15+1-10-6-D) |
| - «Кинематика в реальном времени | ||
| (RTK)» с учётом наклона аппаратуры, | ||
| мм*: | ||
| - в плане | - | ±2(13+1-10-6-D+0,7-a) |
| - по высоте | - | ±2-(l8+1-10'6-D+0,7-a) |
| - «Дифференциальные кодовые | ||
| измерения», мм: | ||
| - в плане | ±2 (250+1-10-6-D) | ±2 (250+1-10-6-D) |
| - по высоте | ±2 (500+1-10-6-D) | ±2 (500+1-10-6-D) |
| Допускаемая средняя квадратическая | ||
| погрешность измерений длины базиса в | ||
| режимах: - «Статика», «Быстрая статика», мм: | ||
| - в плане | 3,0+0,5-10-6-D | 3,0+0,5-10-6-D |
| - по высоте | 5,0+0,5-10-6-D | 5,0+0,5-10-6-D |
| - «Кинематика» и «Кинематика в | ||
| реальном времени (RTK)», мм: | ||
| - в плане | 8+1-10-6-D | 8+1-10-6-D |
| - по высоте | 15+1-10-6-D | 15+1-10-6-D |
| - «Кинематика в реальном времени | ||
| (RTK)» с учётом наклона аппаратуры, | ||
| мм*: | ||
| - в плане | - | 13+1-10-6-D+0,7-a |
| - по высоте | - | 18+1-10-6-D+0,7-a |
| - «Дифференциальные кодовые | ||
| измерения», мм: | ||
| - в плане | 250+1-10'6-D | 250+1-10-6-D |
| - по высоте | 500+1-10'6-D | 500+1-10-6-D |
| * - допускается наклон от 0 до 30 °. | ||
| Примечания | ||
| 1. D - измеряемое расстояние в мм. | ||
| 2. а - угол наклона аппаратуры в градусах. | ||
| Наименование характеристики | Значение |
| Количество каналов | 555 |
| Напряжение источника питания постоянного | |
| тока, В: | |
| - внешнее питание | от 9 до 28 |
| - встроенный аккумулятор | 7,2 |
| Диапазон рабочих температур, °С | от -40 до +65 |
| Габаритные размеры, мм, не более: | |
| - диаметр | 166,8 |
| - высота | 75 |
| Масса с двумя аккумуляторами, кг, не более | 1,36 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппаратура геодезическая спутниковая Zenith60 | - | 1 шт. |
| Антенна радио (по заказу потребителя) | - | 1 шт. |
| Устройство зарядное | - | 1 шт. |
| Кейс | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
приведены в разделе 4 «Работа с инструментом» «Аппаратура геодезическая спутниковая GeoMax Zenith60. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
«Аппаратура геодезическая спутниковая GeoMax Zenith60. Стандарт предприятия», GeoMax AG, Швейцария.
| Зарегистрировано поверок | 64 |
| Поверителей | 3 |
| Актуальность данных | 16.09.2024 |
