| Номер в госреестре | 88436-23 |
| Наименование СИ | Установка для измерения чувствительности пьезоэлектрических элементов |
| Обозначение типа СИ | Паскаль-4 |
| Изготовитель | Федеральное государственное автономное образовательное учреждение высшего образования "Южный федеральный университет" (Южный федеральный университет), г. Ростов-на-Дону |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка для измерения чувствительности пьезоэлектрических элементов Паскаль-4 (далее - установка) предназначена для воспроизведения частоты и звукового давления в воздушной среде, измерения чувствительности по напряжению и заряду, а также емкости пьезоэлектрических элементов.
Конструктивно установка состоит из камеры акустической 58.07.10.000 (далее - АК) и ноутбука.
Принцип действия установки основан на воспроизведении заданного звукового давления в АК с помощью двух излучателей (головок электродинамических), входящих в состав АК. Генерируемый испытуемым пьезоэлектрическим элементом сигнал сравнивается с сигналом от опорного датчика в результате воздействия на него звукового давления, усиливается, оцифровывается и передается в ноутбук для обработки. Результаты измерений индицируются на дисплее, архивируются и оформляются в виде протокола.

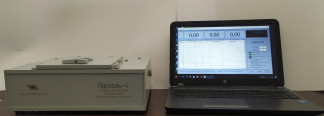

Общий вид установки, места нанесения наклеек «Знак утверждения типа» и знака поверки представлены на рисунке 1. Защита от несанкционированного доступа предусмотрена в виде разрывной наклейки в месте крепления задней панели к АК. Заводской номер установки (зав.№ 2) указывается на задней стенке АК методом лазерной гравировки (рисунок 2).
_ ш •__<2_®_
Рисунок 2 - Задняя панель АК с указанием мест пломбировки (разрывной наклейки) и
заводского номера
Метрологически значимая часть программного обеспечения (ПО) установки представляет собой исполняемый файл pascal4.exe, установленный на ноутбуке с операционной системой Windows 7 или 10. Программное обеспечение выполняет функции управления режимами работы, математические функции обработки и представления измерительной информации. Калибровочные константы, идентификационные данных о наименовании модели и серийном номере хранятся в энергонезависимой памяти EEPROM.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1- Идентификационные данные (признаки) метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | pascal4.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.2 |
| Цифровой идентификатор | eaa4920b52095347ba5c083df9c25c78 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «низкий» по
Р 50.2.077 - 2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочие частоты, Г ц | 20, 63, 125 |
| Пределы допускаемой относительной погрешности воспроизведения рабочих частот, % | ±10 |
| Значения (уровни) звукового давления в АК, Па (дБ отн. 20 мкПа) | 10 (114), 20 (120) |
| Пределы допускаемой относительной погрешности воспроизведения значений (уровней) звукового давления в АК, % (дБ, не более) | ±15 (1,2) |
| Диапазон измерений чувствительности пьезоэлемента (ПЭ) по напряжению, Ми, В/Па-10"6 | от 10 до 5000 |
| Пределы допускаемой относительной погрешности измерений чувствительности ПЭ по напряжению, % (дБ, не более) | ±15 (1,2) |
| Диапазон измерений величины чувствительности ПЭ по заряду, МQ, Кл/Па-10"15 | от 10 до 10000 |
| Пределы допускаемой относительной погрешности измерений чувствительности ПЭ по заряду, % (дБ, не более) | ±15 (1,2) |
| Диапазон значений электрической емкости испытуемых ПЭ, пФ | от 50 до 50000 |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±11 |
| - частота переменного тока, Г ц | 50±0,5 |
| Потребляемая мощность, ВА, не более | 500 |
| Масса кг, не более: | |
| - камеры | 15 |
| - ноутбук (комплект) | 10 |
| Г абаритные размеры АК, мм, не более | |
| - длина | 360 |
| - ширина | 310 |
| - высота | 150 |
| Г абаритные размеры ноутбука (комплект), мм, не более | |
| - длина | 300 |
| - ширина | 410 |
| - высота | 300 |
| Условия эксплуатации: | |
| О/'ч - температура окружающей среды, С | от +18 до +28 |
| - относительная влажность воздуха, (при температуре +25 °С), % - атмосферное давление, кПа | от 30 до 80 от 84 до 106,7 |
| Срок службы, лет, не менее | 5 |
наносится на лицевую панель АК методом наклейки и на титульный лист эксплуатационной документации типографским методом.
Таблица 4 - Комплектность установки
| Наименование | Обозначение | Количество |
| Камера акустическая | 58.07.10.000 | 1 шт. |
| Ноутбук в комплекте с: | НР 250 G3 | 1 компл. |
| - сетевой адаптер ноутбука | ffiTNN-CA40 | 1 шт. |
| - кабель питания сетевой для сетевого адаптера ноутбука | 213350-009 | 1 шт. |
| - кабель соединительный АК - ноутбук | USB A/MICRO B | 1 шт. |
| - кабель питания сетевой для АК | 8121-0731 | 1 шт. |
| Набор эквивалентов ПЭ, не менее, (50 пФ, | 58.07.10.400 | 1 компл. |
| 1000 пФ, 10000 пФ, 50000 пФ) | ||
| Руководство по эксплуатации | 58.07.10.000 РЭ | 1 шт. |
| Паспорт | 58.07.10.000 ПС | 1 шт. |
приведены в разделе 2 «Использование по назначению» документа 58.07.10.000 РЭ «Установка для измерения чувствительности пьезоэлектрических элементов Паскаль-4. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110"1 до 2-109 Гц»;
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 25.09.2024 |
