| Номер в госреестре | 88445-23 |
| Наименование СИ | Машины координатно-измерительные портативные |
| Обозначение типа СИ | Accurate Accuflex |
| Изготовитель | Accurate Gauging and Instruments Pvt. Ltd., Индия |
| Год регистрации | 2023 |
| Срок свидетельства | 09.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные портативные Accurate Accuflex (далее - КИМ) предназначены для измерений геометрических параметров поверхностей сложной формы.
Принцип действия КИМ основан на вычислении координат измерительного элемента машины с помощью данных от датчиков углового перемещения и данных о длинах сегментов между датчиками углового перемещения.
Конструктивно КИМ представляет собой портативное многосуставное трехмерное координатно-измерительное устройство из шарнирно соединенных между собой двух сегментов, изготовленных из термостабильного углеродного волокна и алюминия, смонтированных на основание, и шарнирной рукоятки. В шарнирах установлены датчики угловых перемещений. Они посылают сигналы, по которым система управления КИМ высчитывает положение контрольной точки, последовательно суммируя координаты каждого шарнира.
Для проведения измерений КИМ устанавливается на штатив или ровную жёсткую поверхность с использованием специальных магнитных, вакуумных или фиксирующихся болтами креплений.
В качестве измерительных головок используются головки с набором контактных щупов разного диаметра, а также лазерные сканеры AccuLaser (далее - лазерные сканеры). Измерения с помощью КИМ осуществляется в ручном режиме.
При использовании контактных щупов определяется координата центра шарика щупа при касании измеряемой поверхности. При использовании лазерного сканера определяются координаты множества точек измеряемой поверхности в пределах поля зрения сканера. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
КИМ изготавливаются в двух модификациях, отличающихся между собой количеством осей вращения, зависящего от конструкции рукоятки: Accuflex 6 axes - с 6 осями вращения, Accuflex 7 axes - с 7 осями вращения. Каждая модификация включает в себя десять типоразмеров: 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0, 6.0, 7.0, 9.0, отличающиеся общей длиной сегментов, влияющей на диапазон и погрешность измерений.
Машины шестиосевых модификаций выпускаются только с контактными щупами. Машины семиосевых модификаций выпускаются с контактными щупами и дополнительно могут комплектоваться лазерными сканерами для бесконтактных измерений с шириной лазерной линии 50, 100 или 200 мм. Данная характеристика указана на маркировочной наклейке, расположенной на сканере.
Заводской номер КИМ в числовом или буквенно-числовом формате указывается типографским способом на расположенной на основании машины маркировочной наклейке.
Нанесение знака поверки на средство измерений не предусмотрено.

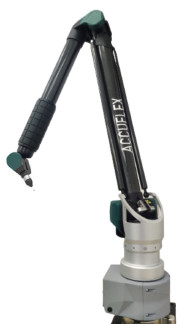

Общий вид машин координатно-измерительных портативных приведён на рисунке 1.
Общий вид бесконтактных лазерных измерительных головок приведён на рисунке 2.
Маркировочная наклейка с заводским номером КИМ и место нанесения знака утверждения типа средства измерений приведены на рисунке 3.
В процессе эксплуатации КИМ не предусматривает внешних механических и электронных регулировок. Пломбирование КИМ не производится.
Машины координатно-измерительные портативные Accurate Accuflex работают под управлением метрологически значимого программного обеспечения (далее - ПО), устанавливаемого на внешнем ПК. ПО предназначено для проведения измерений, расчета и контроля параметров.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | Значение |
| Идентификационное наименование ПО | ArcoCAD | Polyworks Inspector |
| Номер версии (идентификационный номер) ПО, не ниже | 3.7 | V2020IR |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики КИМ Accuflex с 6 осями вращения
| Наименование характеристики | Значение | |||||||||
| Типоразмер КИМ | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.0 | 9.0 |
| Диапазон измерений, мм: | от 0 до 2000 | от 0 до 2500 | от 0 до 3000 | от 0 до 3500 | от 0 до 4000 | от 0 до 4500 | от 0 до 5000 | от 0 до 6000 | от 0 до 7000 | от 0 до 9000 |
| Пределы допускаемой абсолютной погрешности измерений геометрических параметров при измерениях контактным датчиком*, мм | 0,025 | 0,029 | 0,043 | 0,052 | 0,066 | 0,078 | 0,122 | 0,149 | 0,186 | 0,220 |
| Повторяемость результата измерений координат точки при измерениях контактным датчиком*, мм | 0,016 | 0,018 | 0,027 | 0,033 | 0,042 | 0,050 | 0,073 | 0,096 | 0,120 | 0,138 |
| Пределы допускаемой абсолютной погрешности измерений отклонений формы при измерениях контактным датчиком*, мм | 0,018 | 0,021 | 0,030 | 0,038 | 0,045 | 0,049 | 0,072 | 0,100 | 0,129 | 0,151 |
| * Температура окружающей среды от плюс 18 до плюс 22 °С | ||||||||||
Таблица 3 - Метрологические характеристики КИМ Accuflex с 7 осями вращения
| Наименование характеристики | Значение | |||||||||
| Типоразмер КИМ | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.0 | 9.0 |
| Диапазон измерений, мм: | от 0 до 2000 | от 0 до 2500 | от 0 до 3000 | от 0 до 3500 | от 0 до 4000 | от 0 до 4500 | от 0 до 5000 | от 0 до 6000 | от 0 до 7000 | от 0 до 9000 |
| Пределы допускаемой абсолютной погрешности измерений геометрических параметров при измерениях контактным датчиком*, мм | 0,027 | 0,041 | 0,059 | 0,074 | 0,090 | 0,111 | 0,135 | 0,164 | 0,204 | 0,242 |
| Повторяемость результата измерений координат точки при измерениях контактным датчиком*, мм | 0,021 | 0,025 | 0,040 | 0,050 | 0,061 | 0,069 | 0,081 | 0,106 | 0,132 | 0,152 |
| Пределы допускаемой абсолютной погрешности измерений отклонений формы при измерениях контактным датчиком*, мм | 0,027 | 0,036 | 0,046 | 0,056 | 0,068 | 0,064 | 0,095 | 0,110 | 0,142 | 0,166 |
| Допускаемое отклонение положения координат центра сферы при измерениях лазерным сканером*, мм, с шириной лазерной линии: - 50мм | 0,045 | 0,057 | 0,072 | 0,087 | 0,104 | 0,119 | 0,144 | 0,168 | 0,189 | |
| - 100 мм | 0,048 | 0,060 | 0,075 | 0,090 | 0,107 | 0,122 | 0,147 | 0,171 | 0,192 | - |
| - 200 мм | 0,050 | 0,062 | 0,077 | 0,092 | 0,109 | 0,124 | 0,153 | 0,177 | 0,198 | - |
| * Температура окружающей среды от плюс 18 до плюс 22 °С | ||||||||||
| Наименование характеристики | Значение | |||||||||
| Типоразмер КИМ | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.0 | 9.0 |
| Г абаритные размеры (максимальная общая длина сегментов), мм, не более | 1000 | 1250 | 1500 | 1750 | 2000 | 2250 | 2500 | 3000 | 3500 | 4500 |
| Масса, кг, не более, модификаций с 6 осями вращения | 7,2 | 7,5 | 7,9 | 8,1 | 8,3 | 9,3 | 9,7 | 12,0 | 13,2 | 16,0 |
| Масса, кг, не более, модификаций с 7 осями вращения: - с контактным щупом - со сканером | 7,8 8,3 | 8,1 8,6 | 8,5 9,0 | 8,7 9,2 | 8,9 9,4 | 9,9 10,4 | 10,6 11,1 | 12,9 13,4 | 14,1 14,6 | 16,9 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 100/240 ± 10% 50/60 | |||||||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +18 до +45 95 (без конденсации) | |||||||||
наносится на основание КИМ методом наклеивания и типографским способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатно-измерительная портативная в комплекте (модификация в соответствии с заказом потребителя) | Accurate Accuflex | 1 шт. |
| Транспортировочный кейс для портативной КИМ | - | 1 шт. |
| Футляр для контактного датчика | - | 1 шт. |
| 1 контактный датчик с щупом с диаметром сферы 2,3,4, 6 или 8 мм (в зависимости от заказа) | 1 шт. | |
| Набор спец. ключей для монтажа | - | 1 шт. |
| Калибровочная сфера 20 мм с магнитным основанием и сертификатом | 1 шт. | |
| Источник питания | - | 1 шт. |
| USB-кабель | - | 1 шт. |
| USB-накопитель с установочными файлами драйверов устройства | - | 1 шт. |
| Литий-ионный аккумуляторный блок (интегрирован в основание) | - | 1 шт. |
| Сертификат заводской калибровки | - | 1 экз. |
| Алюминиевая пластина для поверхностного монтажа | - | 1 шт. |
| Лазерный сканер, модель в соответствии с заказом потребителя (по заказу) 1) | AccuLaser | 1 шт. |
| Программное обеспечение | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| 1) - только для моделей с 7 осями вращения | ||
приведены в разделе 7 «Методика измерений» документа «Машины координатно-измерительные портативные Accurate Accuflex. Руководство по эксплуатации.»
Нормативные документы, устанавливающие требования к средствам измерений
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
Стандарт предприятия Accurate Gauging and Instruments Pvt. Ltd., Индия.
