| Номер в госреестре | 88446-23 |
| Наименование СИ | Преобразователи оборотов вихретоковые |
| Обозначение типа СИ | АР2410 |
| Изготовитель | Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородская обл., г. Саров |
| Год регистрации | 2023 |
| Срок свидетельства | 09.03.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи оборотов вихретоковые АР2410 (далее - ПОВТ) предназначены для измерений частоты вращения вала.
Принцип действия ПОВТ основан на взаимодействии электромагнитного поля вихревых токов на поверхности контролируемого объекта с электромагнитным полем катушки индуктивности, изменяющем ее комплексное сопротивление.
Конструктивно ПОВТ состоит из первичного преобразователя (далее - 1111) с катушкой индуктивности в диэлектрическом наконечнике, который играет роль чувствительного элемента, и согласующего устройства (далее - СУ). СУ вырабатывает сигнал возбуждения 1111 и преобразует изменение комплексного сопротивления катушки индуктивности в электрический сигнал, пропорциональный зазору между торцом ПП и поверхностью контролируемого объекта. СУ имеет цифровой индикатор и унифицированный выход постоянного тока 4-20 мА для выдачи результатов измерений, интерфейсы RS-485 - для передачи результатов измерений и USB для настройки СУ, а также набор «сухих контактов» для реализации уставок. В качестве 1111 применяется АЕ053.00.75.100.7 или АЕ053.00.125.100.7, отличающихся длиной резьбовой части. В качестве СУ применяется Т240М-С.05.07.001.10.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится в виде бирки наклеиваемой на корпус.

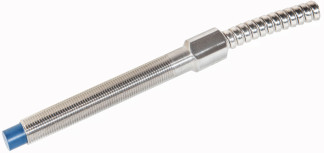

Общий вид ПОВТ, схема пломбирования от несанкционированного доступа и место нанесения заводского номера приведены на рисунке 1.
Программное обеспечение (ПО) предназначено для установления требуемых режимов работы, коэффициентов преобразования 1111 и обработки измерительной информации. Метрологические характеристики ПОВТ нормированы с учетом влияния на них ПО.
Уровень защиты ПО соответствует уровню «низкий» по Р 50.2.077-2014. Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | APConfiguratorGt |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.0.0 |
| Цифровой идентификатор ПО (с использованием алгоритма CRC32) | * |
| * - Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) указывается в паспорте АБКЖ.433645.015ПС | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений частоты вращения1), мин-1 | от 1 до 1500; от 1 до 2000; от 1 до 6000 |
| Пределы допускаемой основной погрешности измерений частоты вращения: - абсолютной по цифровому индикатору, мин-1 - абсолютной по выходу RS-4852), - относительной по токовому выходу, % | ±1 ±2,5'10-4-Nmax3) ±(0,01+1/N) 1004) |
| Диапазон задания порога срабатывания, мин-1 | от 2 до 1500; от 2 до 2000; от 2 до 6000 |
| Пределы допускаемой дополнительной погрешности измерений в рабочем диапазоне температур: - абсолютной по цифровому индикатору, мин-1 - абсолютной по выходу RS-485, мин-1 - относительной по токовому выходу, % | ±2 ±2 ±2 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +18 до +28 80 |
| 1) - для одной метки на валу, устанавливается при заказе и указывается в паспорте 2) - для трех и более меток на валу 3) - где Nmax максимальная измеряемая частота, мин-1 4) - где N измеренная частота, мин-1 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | +18 до +36 |
| Ток потребления, мА, не более | 110 |
| Масса, кг, не более: | |
| - для СУ | 0,2 |
| - для 1111 АЕ053.00.75.100.7 с кабелем не более 7м | 1,0 |
| - для 1111 АЕ053.00.125.100.7 с кабелем не более 7м | 1,0 |
| Габаритные размеры, мм, не более: - для СУ (длинахширинахвысота) - для ПП АЕ053.00.75.100.7 (диаметрхдлина) без учета кабеля - для ПП АЕ053.00.125.100.7 (диаметрхдлина) без учета кабеля - общая длина кабеля ПП (АЕ053), м, не более | 1 15 х 1 1 5 х 23 10x120 10x150 7 |
| Рабочие условия эксплуатации: а) температура окружающего воздуха , °С: - для СУ - для ПП (АЕ053) б) относительная влажность воздуха, %, не более - для СУ при температуре +20 °С - для ПП (АЕ053) при температуре +35 °С | от -40 д о +70 от -4 0 д о + 1 2 5 80 95 |
Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта АБКЖ.433645.015ПС и руководства по эксплуатации АБКЖ.433645.015ПС типографским способом в левом верхнем углу.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Преобразователь оборотов вихретоковый АР2410 | АБКЖ.433645.015 | 1 шт. |
| Преобразователь оборотов вихретоковый АР2410. Паспорт | АБКЖ.433645.015ПС | 1 экз. |
| Катушка имитационная Е02 | 1 экз. на партию | |
| Преобразователь оборотов вихретоковый АР2410. Руководство по эксплуатации | АБКЖ.433645.015РЭ | |
| Программное обеспечение APConfiguratorGT | АБКЖ.00038-01 | |
| Руководство оператора | АБКЖ.00038-01 34 |
приведены в АБКЖ.433645.015РЭ, раздел 2 «Использование по назначению».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022 г. № 2183 «Об утверждении государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
АБКЖ.433645.015ТУ Преобразователь оборотов вихретоковый АР2410. Технические
условия.
