| Номер в госреестре | 88447-23 |
| Наименование СИ | Резервуары горизонтальные стальные одностенные |
| Обозначение типа СИ | РГС |
| Изготовитель | Общество с ограниченной ответственностью "Жатайский завод металлоконструкций" (ООО "ЖЗМК"), Республика Саха (Якутия), г. Якутск, п. Жатай |
| Год регистрации | 2023 |
| Срок свидетельства | 09.03.2028 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные одностенные РГС (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема согласно градуировочным таблицам.

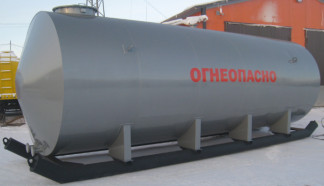

Конструктивно резервуары представляют собой наземные горизонтально расположенные стальные сосуды с днищами.
Резервуары оборудованы дыхательным клапаном, замерным устройством, фланцем для установки уровнемера и приемо-раздаточными патрубками для приема и отпуска нефтепродуктов.
Резервуары изготавливаются в модификациях РГС-15, РГС-20, РГС-25, РГС-30, РГС-40, РГС-50, РГС-60, РГС-75, РГС-100, различающихся номинальной вместимостью.
Заводской номер в виде цифрового обозначения наносится ударным способом на маркировочную табличку, расположенную на горловине резервуара. Общий вид маркировочной таблички представлен на рисунке 1.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено. Знак поверки наносится на свидетельство о поверке и в градуировочной таблице.
Место нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3: | |
| РГС-15 | 15 |
| РГС-20 | 20 |
| РГС-25 | 25 |
| РГС-30 | 30 |
| РГС-40 | 40 |
| РГС-50 | 50 |
| РГС-60 | 60 |
| РГС-75 | 75 |
| РГС-100 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -60 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 15 |
Таблица 3 - Геометрические размеры и масса
| Модификация резервуара | Значение характеристики | |||
| Длина, мм | Ширина, мм | Высота, мм | Масса, кг | |
| РГС-15 | 4340 | 2158 | 2318 | 1216 |
| РГС-20 | 5715 | 2158 | 2318 | 1604 |
| РГС-25 | 7090 | 2158 | 2318 | 2012 |
| РГС-30 | 5278 | 2808 | 3080 | 2684 |
| РГС-40 | 6910 | 2808 | 3080 | 3440 |
| РГС-50 | 9530 | 2808 | 3080 | 3890 |
| РГС-60 | 10150 | 2808 | 3080 | 4430 |
| РГС-75 | 9545 | 3248 | 3538 | 4905 |
| РГС-100 | 12590 | 3248 | 3538 | 6615 |
наносится на маркировочную табличку методом сублимационной печати и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Резервуар горизонтальный стальной одностенный | РГС | 1 |
| Паспорт | 67672341-49-ХХПС* | 1 |
| * Вместо символов «ХХ» указывается значение номинальной вместимости резервуара. | ||
приведены в разделе 1 «Общие сведения» паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 5265-002-67672341-2015 «Резервуары горизонтальные стальные одностенные РГС. Технические условия».
