| Номер в госреестре | 88449-23 |
| Наименование СИ | Дифрактометры рентгеновские |
| Обозначение типа СИ | TD |
| Изготовитель | Dandong Tongda Science & Technology Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 09.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дифрактометры рентгеновские TD (далее - дифрактометры) предназначены для измерений углов дифракции рентгеновского излучения методом рентгеновской дифракции.
Принцип действия дифрактометров основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки пробы исследуемого вещества. Дифракция рентгеновских лучей соответствует закону Вульфа-Брегга. Дифрактометры построены по схеме, в которой проба исследуемого вещества находится в центре гониометра. Направляемый из источника пучок рентгеновских лучей отражается от кристаллической решетки атомных плоскостей пробы исследуемого вещества и попадает в блок детектирования с последующей обработкой полученных данных. Регистрация дифракционной картины осуществляется при повороте блока детектирования, рентгеновского источника и осей гониометра с требуемыми угловыми скоростями.
Дифрактометры выпускают в модификациях TD-3700 и TDM-20. Конструктивно дифрактометры модификации TD-3700 представляют собой стационарные напольные приборы, дифрактометры модификации TDM-20 - настольные приборы. Дифрактометры модификаций TD-3700 и TDM-20 состоят из источника рентгеновского излучения с анодами из разных материалов, определяемых конфигурацией (медь, кобальт, хром, молибден, вольфрам, серебро и др.); прецизионного гониометра; блоков детектирования и блока управляющей электроники со встроенным микропроцессором; подключаемой системой охлаждения. Управление работой дифрактометров осуществляют при помощи программного обеспечения, установленного на персональный компьютер. Дифрактометры модификации TD-3700 оснащены сенсорным экраном, с помощью которого возможно производить настройку параметров.
Для дифрактометров модификации TD-3700 заводской номер в виде цифрового обозначения (для модификации TD-3700) наносят на шильд, расположенный на левой боковой панели прибора, методом лазерной гравировки. Для дифрактометров модификации TDM-20 заводской номер виде цифро-буквенного обозначения наносится на шильд, расположенный на задней панели прибора, методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование дифрактометров не предусмотрено.

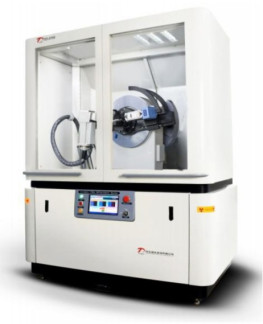

Общий вид средств измерений представлен на рисунках 1 и 2. Место нанесения заводского номера представлено на рисунке 3.
Программное обеспечение (далее по тексту - ПО), установленное на персональный компьютер (далее по тексту - ПК) предназначено для управления работой прибора, сбора, отображения, обработки и хранения полученных данных; управления процедурой измерений; создание отчетов по результатам измерений. Сенсорный экран дифрактометра модификации TD-3700 дублирует ПО, установленное на ПК.
Метрологически значимая часть ПО не выделена. Все ПО является метрологически значимым.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | X-Ray Diffractometer Data Collector (XRD Data Collector) |
| Номер версии (идентификационный номер) ПО: для TD-3700, не ниже для TDM-20, не ниже | 1.16.7 1.16.4 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения углов дифракции 26, ° | от 5,00 до 140,00 |
| Пределы допускаемой абсолютной погрешности угловых положений дифракционных максимумов 26, ° | ± 0,02 |
| Наименование характеристики | Значение для | модификации |
| TDM-20 | TD-3700 | |
| Диапазон показаний углов дифракции 26, ° | от минус 3 до 154 | от минус 110 до 160 |
| Г еометрия съемки | 2Theta (26) | |
| Материал анода рентгеновской трубки | Cu / Fe / Co / Cr / Mo / W / Ag | |
| Габаритные размеры, мм, не более: - длина | 740 | 1300 |
| - ширина | 646 | 1000 |
| - высота | 631 | 1800 |
| Масса, кг, не более | 290 | 800 |
| Мощность рентгеновской трубки, кВт | 2,4 или 2,7 | |
| Радиус гониометра, мм | 150 | от 185 до 300 |
| Скорость сканирования, °/мин | от 0,0012 до 120 | |
| Режимы сканирования | Пошаговый, непрерывный, | |
| сегментационный, просвечивающий | ||
| Тип детектора | 1D Mythen | |
| Разрешение детектора, эВ | 687 ± 5 | |
| Мощность источника, кВт | 1,2 | 3,0 |
| Тип охлаждения | водяное | |
| Параметры электрического питания: - от сети переменного тока: напряжение переменного тока, В | 220±10 | |
| частота переменного тока, Г ц | 50±1 | |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +35 | |
| - относительная влажность воздуха, %, не более | 80 | |
| - атмосферное давление, кПа | от 86,6 до 106,7 | |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Дифрактометр рентгеновский: | ||
| - основной блок | модификация TDM-20 | 1 |
| - рентгеновская трубка - детектор | или TD-3700 | |
| Кабель питания дифрактометра | - | 1 |
| Заземляющий кабель | - | 1 |
| Охладитель | - | 1 |
| Шланг водяного охлаждения | - | 1 |
| Кабель питания охладителя | - | 1 |
| Фильтр воды охладителя | - | 1 |
| Наименование | Обозначение | Количество, шт. |
| ПК управления, в составе: - системный блок | 1 | |
| - монитор | 1 | |
| - клавиатура | 1 | |
| - мышь | 1 | |
| - патч-корд | 1 | |
| Набор пробоподготовки | - | 1 |
| Набор сервисных инструментов | - | 1 |
| Руководство по эксплуатации | - | 1 |
приведены в руководстве по эксплуатации «Дифрактометры рентгеновские TD. Руководство по эксплуатации», раздел 4.3 «Режимы сканирования».
Нормативные документы, устанавливающие требования к средству измерений
Стандарт предприятия изготовителя Dandong Tongda Science & Technology Co., Ltd., Китай.
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
