| Номер в госреестре | 88456-23 |
| Наименование СИ | Калибры-ролики |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Энергоавтоматика" (ООО "Энергоавтоматика"), г. Волгоград |
| Год регистрации | 2023 |
| Срок свидетельства | 09.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибры-ролики предназначены для воспроизведения, хранения и передачи единицы длины при поверке и калибровке микрометров призматических типа МТИ, МПИ, МСИ.
Калибры-ролики могут применяться в качестве рабочего эталона 4-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта от 29 декабря 2018 г. № 2840.
Принцип действия калибров-роликов заключается в передаче единицы длины рабочим средствам измерений наружных линейных размеров.
Калибры-ролики представляют собой ступенчатый стальной цилиндр нормированного диаметра, рабочая поверхность которого располагается в центральной части калибра-ролика С двух сторон от рабочей поверхности имеются занижения - нерабочие поверхности.
К средствам измерений данного типа относятся калибры-ролики, выпускаемые комплектами с обозначениями: МТИ.000-М20, МТИ.000-М35, МТИ.000-050, МТИ.000-М65, МТИ.000-М80, МТИ.МПИ.МСИ.000-М25, МТИ.МПИ.МСИ.000-М45, МТИ.МПИ.МСИ.000-М65, МПИ.МСИ.000-М85, МПИ.МСИ.000-М105, состоящими из 6 штук, отличающимися между собой номинальными диаметрами и метрологическими характеристиками (см. табл. 1).
Номинальный диаметр калибра-ролика наносится на нерабочую поверхность лазерной гравировкой или методом химической печати.
Товарный знак наносится на паспорт калибров-роликов типографским
методом, и на лицевую поверхность футляра калибров-роликов лазерной гравировкой.
Заводской номер наносится на футляр калибров-роликов лазерной гравировкой в формате цифрового или буквенно-цифрового обозначения.
Пломбирование калибров-роликов от несанкционированного доступа не предусмотрено.
Возможность нанесения знака поверки на средство измерений отсутствует.

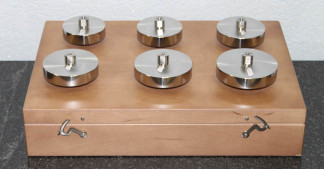

Общий вид калибров-роликов указан на рисунке 1.
Рисунок 1 - Общий вид калибров-роликов
Таблица 1 - Обозначение комплекта и номинальные диаметры
| Обозначение комплекта | Номинальные диаметры, мм |
| МТИ.000-М20 | 5,00; 8,12; 11,24; 14,36; 17,50; 20,00 |
| МТИ.000-М35 | 20,00; 23,12; 26,24; 29,36; 32,50; 35,00 |
| МТИ.000-050 | 35,00; 38,12; 41,24; 44,36; 47,50; 50,00 |
| МТИ.000-М65 | 50,00; 53,12; 56,24; 59,36; 62,50; 65,00 |
| МТИ.000-М80 | 65,00; 68,12; 71,24; 74,36; 77,50; 80,00 |
| МТИ.МПИ.МСИ.000-М25 | 5,00; 9,12; 13,24; 17,36; 21,50; 25,00 |
| МТИ.МПИ.МСИ.000-М45 | 25,00; 29,12; 33,24; 37,36; 41,50; 45,00 |
| МТИ.МПИ.МСИ.000-М65 | 45,00; 49,12; 53,24; 57,36; 61,50; 65,00 |
| МПИ.МСИ.000-М85 | 65,00; 69,12; 73,24; 77,36; 81,50; 85,00 |
| МПИ.МСИ.000-М105 | 85,00; 89,12; 93,24; 97,36; 101,50; 105,00 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Длина рабочей поверхности, мм, не менее | 16+0>5 |
| Отклонение от номинального диаметра, мм, не более | От -0,01 до +0,01 |
| Отклонение от цилиндричности рабочей поверхности, мм, не более | 0,001 |
| Отклонение от круглости рабочей поверхности, мм, не более | 0,001 |
| Параметр шероховатости Ra рабочей поверхности по ГОСТ 2789-93, мкм, не более | 0,16 |
| Доверительные границы абсолютной погрешности 5 при доверительной вероятности 0,99, мкм | ±(0,5+5D) |
| Примечание: D - номинальный диаметр калибра-ролика в метрах | |
| Наименование характеристики | Значение |
| Общая длина калибров-роликов, мм | От 40 до 57 |
| Масса калибров-роликов, кг, не более | От 0,01 до 2,10 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | От +17 до +23 70 |
наносится на титульный лист паспорта типографским методом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Калибры-ролики | - | 1 компл. |
| Футляр | - | 1 шт. |
| Паспорт | Э 908.17.001.00 ПС | 1 экз. |
приведены в разделе 11 «Порядок работы и хранение» паспорта калибров-роликов.
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
ТУ 4381-008-Э 908.17.001.00-2022 «Калибры-ролики. Технические условия».
| Зарегистрировано поверок | 14 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
