| Номер в госреестре | 88463-23 |
| Наименование СИ | Комплект мер электрического сопротивления |
| Обозначение типа СИ | ACRS-3/A |
| Изготовитель | Общество с ограниченной ответственностью "ИММ Сервис" (ООО "ИММ Сервис"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплект мер электрического сопротивления ACRS-3/A (далее по тексту - комплект мер ACRS-3/A) предназначен для воспроизведения, хранения и передачи единицы электрического сопротивления в цепях постоянного и переменного тока в диапазоне частот до 1 МГ ц в качестве рабочего эталона единицы электрического сопротивления постоянного тока 4-го разряда, рабочего эталона единицы электрического сопротивления переменного тока 2-го и 3-го разрядов в соответствии с Государственной поверочной схемой для средств измерений электрического сопротивления постоянного и переменного тока, утвержденной приказом Росстандарта от 30.12.2019 г. № 3456.
К настоящему типу средств измерений относится комплект мер ACRS-3/A инвентарный № 21013400153, состоящий из мер электрического сопротивления ACRS-3/A, зав. № 01-1-15, 02-10-15, 03-100-15, 04-1k-15, 05-10k-15, 06-100k-15, 07-1M-15, 46-10M-16; меры короткого замыкания (SHORT), зав. № 08-S-15, и меры холостого хода (OPEN), зав. № 09-0-15.
Принцип действия мер электрического сопротивления ACRS-3/A заключается в воспроизведении значений сопротивления с помощью резистивного элемента. Резистивные элементы мер с Rном от 1 Ом до 10 МОм (кратные 10) изготовлены из керамических элементов с тонкопленочным покрытием резистивного сплава. Каждый резистивный элемент герметизирован в металлическом заземленном корпусе, размещен в корпусе четырьмя коаксиальными высокочастотными разъемами, центральные проводники которых попарно соединены с выводами резистивного элемента.
Меры короткого замыкания и холостого хода предназначены для калибровки измерителей сопротивления переменного тока (RLC-метров) при их поверке с целью устранения влияния параметров измерительных кабелей.
Принцип действия меры короткого замыкания (SHORT) основан на имитации идеального нулевого значения сопротивления.
Принцип действия меры холостого хода (OPEN) основан на имитации бесконечно большого значения сопротивления.
Маркировка мер выполнена методом металлографии, наносится на боковую часть мер и содержит наименование предприятия-изготовителя, тип с указанием номинального значения, заводские номера в виде цифро-буквенного обозначения, состоящие из арабских цифр и букв латинского алфавита. Инвентарный номер комплекта мер ACRS-3/A в виде цифрового обозначения, состоящего из арабских цифр, нанесен на кейс укладочный.
Нанесение знака поверки и знака утверждения типа на меры не предусмотрено.

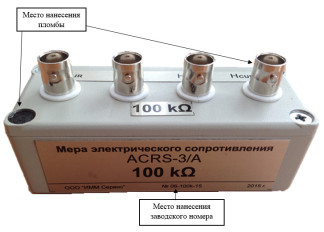

Общий вид комплекта мер приведен на рисунке 1. Общий вид мер электрического сопротивления ACRS-3/А, меры короткого замыкания и меры холостого хода с указанием мест пломбировки и заводских номеров мер приведены на рисунках 2 - 4.
Ограничение доступа к местам настройки (регулировки) осуществляется путем нанесения мастичных пломб на специально оборудованных площадках на винтах крепления верхней крышки мер.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения электрического сопротивления, Ом | 1; 10; 100; 1103; 1104; 1105; 1 106; 1107 |
| Пределы допускаемой относительной погрешности при измерении сопротивления на постоянном токе, % | ±0,03 |
| Диапазон частот (в зависимости от номинального значения), Г ц | от 0 (постоянный ток) до 1106 |
| Пределы допускаемой относительной погрешности при измерении сопротивления на переменном токе, % | см. таблицу 2 |
| Наименование характеристики | Значение |
| Допускаемые значения постоянной времени т, с, не более | |
| для номинальных значений: | |
| при частоте 1 МГц | |
| 1 Ом - 100 кОм | ±2-10"10 |
| 1 МОм | ±110-8 |
| при частоте 10 кГц | |
| 10 МОм | ±2 10-8 |
| Относительная нестабильность сопротивления за год на постоянном | |
| токе, %, не более | ±0,6 |
| Относительная нестабильность сопротивления за год на переменном | |
| токе при частоте 1 кГц, %, не более | |
| 1 Ом -10 Ом | ±0,1 |
| 100 Ом - 1 МОм | ±0,05 |
| 10 МОм | ±0,1 |
| Температурный коэффициент сопротивления мер, К-1, не более | |
| для номинальных значений: | |
| 1 Ом -1 МОм | ±65 • 10-6 |
| 10 МОм | ±75 • 10-6 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха (без конденсации), %, не более - атмосферное давление, кПа | от +19 до +22 80 от 84 до 106,7 |
Таблица 2 - Пределы допускаемой относительной погрешности при измерении сопротивления на переменном токе_
| Номинальное значение, Ом | Пределы допускаемой относительной погрешности при частоте, % | ||||||
| 50 Гц | 400 Гц | 1 кГц | 10 кГц | 30 кГц | 100 кГц | 1 МГц | |
| 1 | - | - | ±0,05 | ±0,05 | - | ±0,05 | ±0,05 |
| 10 | - | - | ±0,05 | ±0,05 | - | ±0,05 | ±0,05 |
| 1102 | - | - | ±0,02 | ±0,02 | - | ±0,03 | ±0,05 |
| 1103 | - | - | ±0,02 | ±0,02 | - | ±0,03 | ±0,05 |
| 1104 | - | - | ±0,02 | ±0,02 | - | ±0,03 | ±0,05 |
| 1105 | - | - | ±0,02 | ±0,05 | - | ±0,05 | ±0,05 |
| 1106 | - | - | ±0,02 | ±0,05 | - | ±0,05 | ±0,05 |
| 1107 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,1 |
| Примечание: Допускается применение мер при других частотах, отличных от указанных, но не более 1 МГц. В этом случае пределы допускаемой погрешности не должны превышать предельные значения, установленные в ГПС | |||||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры (ВхДхШ), мм, не более | 45x95x40 |
| Масса, кг, не более | 0,2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106,7 |
Знак утверждения типа наносится
типографским способом на титульный лист паспорта.
Таблица 4 - Комплектность комплекта мер электрического сопротивления ACRS-3/A
| Наименование | Обозначение | Количество |
| Комплект мер электрического сопротивления ACRS-3/A в составе: Меры с номинальными значениями 1, 10 и 100 Ом, 1, 10 и 100 кОм, 1 и 10 МОм Мера короткого замыкания (SHORT) Мера холостого хода (OPEN) | ||
| зав. № 01-1-15, 02-1015, 03-100-15, 04-1k-15, 05-10k-15, 06-100k-15, 07-1M-15, 46-10M-16 | 8 шт. | |
| зав. № 08-S-15 | 1 шт. | |
| зав. № 09-О-15 | 1 шт. | |
| Переходники BNC (m-m) | - | 4 шт. |
| Кейс укладочный | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в документе «Комплект мер электрического сопротивления ACRS-3/A. Паспорт», раздел 1.3
ГОСТ 23737-79 Меры электрического сопротивления. Общие технические условия; ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Росстандарта от 30 декабря 2019 г. №3456.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
