| Номер в госреестре | 88465-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НТМИ-10-66 |
| Изготовитель | МНПО "Электрозавод", г. Москва (изготовлены в 1975-1988 гг.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НТМИ-10-66 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы напряжения - трехфазные, трехобмоточные, с естественным масляным охлаждением. Магнитопровод броневого типа собран из пластин холоднокатаной электротехнической стали. Обмотки насажены на стержни магнитопроводов, которые в плане образуют правильный треугольник. Магнитопровод с обмотками смонтирован на нижней стороне крышки бака, заполненного трансформаторным маслом.
Бак трансформаторов напряжения цилиндрической формы, сварен из листовой стали. На крышке бака размещены четыре вывода обмотки высокого напряжения и шесть выводов обмоток низкого напряжения, две скобы для подъема крышки вместе с баком или без него, отверстие для заливки масла, закрытое пробкой. В нижней части бака имеется болт для заземления и закрытое пробкой отверстие для спуска и взятия пробы масла.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения следующих модификаций:
- НТМИ-10-66 зав. № 2178;
- НТМИ-10-66У3 зав. № 152, 6743, 3395, 3535, 8448, 3160, 2338, 1849, 8748, 1770, 6669, 380, 4988, 7464, 6921, 1509, 2666, 3982, 4303, 3845, 3871, 6106, 1100, 6095, 3289, 4787, 5463, 03, 1153, 8416, 3226, 366, 889, 5120, 3741, 6152, 5949, 2302, 2985, 4721, 2301, 3241, 2759, 2787, 657, 2328, 5928;
- НТМИ-10-66У4 зав. № 4127, 51077.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

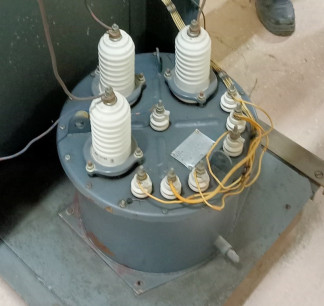

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки и1ном, кВ | 10 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 120 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С для модификации НТМИ-10-66, НТМИ-10-66У3 для модификации НТМИ-10-66У4 | от -45 до +40 от +1 до +35 |
Знак утверждения типа наносится
на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НТМИ-10-66; НТМИ-10-66У 3; НТМИ-10-66У 4 | 1 шт. |
| Паспорт | НТМИ-10-66; НТМИ-10-66У 3; НТМИ-10-66У 4 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 48 |
| Поверителей | 10 |
| Актуальность данных | 21.11.2024 |
