| Номер в госреестре | 88470-23 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-50 |
| Изготовитель | Акционерное общество "Транснефть-Сибирь", Тобольское управление магистральных нефтепроводов (АО "Транснефть-Сибирь", Тобольское УМН), Тюменская область, г. Тобольск |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-50 (далее - РГС) предназначены для измерения объема жидкости.
Принцип действия основан на зависимости объема жидкости, находящейся в резервуаре от уровня его наполнения.
РГС представляют собой закрытые горизонтальные цилиндрические сосуды с плоскими днищами, оснащенные люками и патрубками.
Место расположения резервуаров стальных горизонтальных цилиндрических РГС-50, заводские номера 1, 2, 3, 4: АО «Транснефть-Сибирь», Тобольское УМН, АЗС, ЛПДС «Кедровое».
Пломбирование РГС не предусмотрено. Знак поверки наносится в градуировочной таблице на месте подписи поверителя. Заводские номера в виде цифрового обозначения, состоящие из арабских цифр, нанесены на днищах резервуаров методом аэрографии и указаны в паспортах.

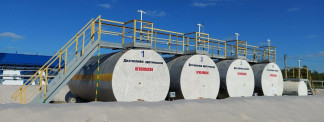

Общий вид РГС представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости геометрическим методом, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Срок службы, лет | 50 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-50 | 4 экз. |
| Паспорт | 4 экз. |
приведены в разделе «Измерение объема жидкости в резервуаре» паспорта.
Нормативные документы, устанавливающие требования к средствам измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
