| Номер в госреестре | 88475-23 |
| Наименование СИ | Модули аналоговые |
| Обозначение типа СИ | КА-65 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное объединение "Вымпел" (ООО "НПО "Вымпел"), Московская обл., Истринский р-он, г. Дедовск |
| Год регистрации | 2023 |
| Срок свидетельства | 13.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули аналоговые КА-65 (далее - модули) предназначены для измерений силы постоянного тока первичных измерительных преобразователей (датчиков), преобразования этих сигналов к цифровому виду, а также передачу результатов измерений в ПТК «Поликом» ВМПЛ1.456.017 и иные совместимые устройства.
Принцип действия модулей основан на измерении силы постоянного тока двумя интегрирующими АЦП с изменяемым цифровым фильтром. С целью задания шага квантования по времени для АЦП каждой группы каналов применены кварцевые резонаторы с частотой 1000 кГц. Частота среза фильтра на уровне -3 дБ - 25 Гц. АЦП принимают сигналы по двум измерительным каналам каждый. Информационный обмен с модулем осуществляется по двунаправленному интерфейсу 2хRS-485 с использованием протокола Modbus RTU.
Модули осуществляют питание датчиков напряжением постоянного тока 24 В. С целью снижения потребления энергии в модуле предусмотрен импульсный режим работы.
Модули конструктивно представляют собой печатную плату с лицевой панелью из алюминиевого сплава и торцевым трехрядным разъемом, предназначенную для установки в системе несущих конструкций 482,6 мм по ГОСТ 28601.2 (19-дюймовые конструктивы по МЭК 297) - высотой 3U. На лицевую панель модуля выведена светодиодная индикация основных параметров работы, а также поясняющий текст - наименование модуля, эмблема и название производителя, назначение светодиодов (нанесен методом металлографики).
Модули аналоговые КА-65 содержат:
• узел управления на базе микропроцессора с основным и дополнительным «часовым» кварцевыми резонаторами;
• две группы измерительных каналов (ИК), образованных двумя 2-хканальными 16-разрядными аналого-цифровыми преобразователями (АЦП).
• две микросхемы интерфейса RS485 (на прием и на передачу);
• микросхему DS1626 для организации термостатирования окружающей среды внутреннего объема аппаратного шкафа при необходимости;
• индикатор состояния работоспособности;
• разъем для программирования;
Измерительные каналы (по 2 шт.) первого и второго АЦП образуют первую и вторую группы каналов.
Каждая группа измерительных каналов содержит следующие основные элементы:
• оптореле для включения питания группы;
• DC/DC преобразователь для питания датчиков;
индикатор включения питания группы;
линейный стабилизатор для питания каналов измерения;
микросхемы для гальванического разделения цифровых сигналов с общей
шиной;
• АЦП c двумя дифференциальными каналами и кварцевым резонатором;
• входные цепи по одной для каждого ИК, имеющие самовосстанавливающиеся предохранители защиту от перегрузок.
Заводской номер в формате числового кода наносится на поле платы модуля под слоем защитного лака.
Пломбирование модулей аналоговых КА-65 не предусмотрено.

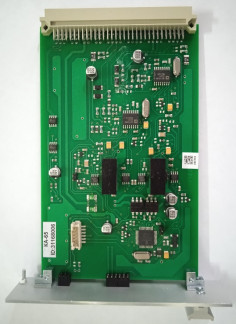

Общий вид модуля представлен на рисунке 1.
Встроенное программное обеспечение (ПО) модулей расположено в энергонезависимой памяти.
Метрологические характеристики модулей нормированы с учётом ПО. Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО модуля КА-65
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ka65+.hex |
| Номер версии | - |
| Цифровой идентификатор ПО | a3b1 |
| Алгоритм вычисления цифрового идентификатора | CRC16 |
ПО устанавливается в энергонезависимую память на заводе-изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования преобразователей.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики приведены в таблице 2.
Таблица 2 - Метрологические характеристики КА-65
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой основной погрешности, приведенной к диапазону измерений, % | ±0,1 |
| Количество токовых входов количество групп входов | 4 2 по 2 входа |
| Пределы допускаемой погрешности в рабочих условиях эксплуатации, приведенной к диапазону измерений, % | ±0,2 |
Технические характеристики приведены в таблице 3
Таблица 3 - Технические характеристики КА-65
| Наименование характеристики | Значение |
| Параметры электрического питания | |
| - напряжение постоянного тока, В | 5±0,2 |
| 24±3 | |
| Максимальный ток потребления модуля без нагрузки, мА | |
| от источника 5 В | 15 |
| от источника 24 В | 14 |
| Наименование характеристики | Значение |
| Напряжение питания для датчиков, В | 2 4+0,4. 5+0,4 24-0,5; 5—0,5 |
| Время установления рабочего режима, с, не более - в обычном режиме - в импульсном режиме | 0,1 30 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С (без конденсации влаги), %, не более - атмосферное давление, кПа - амплитуда синусоидальной вибрации частотой 10-55 Гц, мм, не более | от -40 до +70 98 от 84,0 до 106 3 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при +25 °С без конденсации, % | от +20 до +30 от 50 до 80 |
| Температура окружающей среды при транспортировании и хранении,°С | от -50 до +50 |
| Г абаритные размеры, мм, не более | 190х130х30 |
| Масса, кг, не более | 0,134 |
наносится на лицевую панель модуля методом металлографики. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений_
| Наименование | Обозначение | Количество |
| Модуль аналоговый КА-65 | ВМПЛ5.103.024 | 1 шт. |
| Руководство по эксплуатации | ВМПЛ5.103.024 РЭ | 1 экз. * |
| Паспорт | ВМПЛ5.103.024 ПС | 1 экз. |
| * на магнитном носителе или DVD-диске | ||
Методы измерений изложены в разделе 2.3 «Установка изделия» и п.2.4 «Использование изделия» руководства по эксплуатации ВМПЛ5.103.024 РЭ.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от Г10'16 до 100 А»;
ВМПЛ5.103.024 ТУ Модуль аналоговый КА-65. Технические условия.
