| Номер в госреестре | 88476-23 |
| Наименование СИ | Устройства удалённого ввода/вывода FB |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Pepperl+Fuchs SE, Германия |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства удалённого ввода/вывода FB предназначены для измерительных преобразований выходных аналоговых сигналов датчиков (сигналов силы постоянного тока, сигналов от термопар и термопреобразователей сопротивления) в цифровой код, формирования управляющих аналоговых сигналов силы постоянного тока.
Принцип действия преобразователей основан на преобразовании аналоговых сигналов силы постоянного электрического тока, сигналов от термопар и термопреобразователей сопротивления в цифровой код, и преобразовании цифрового кода в аналоговые сигналы силы постоянного электрического тока.
Устройства удалённого ввода/вывода FB применяются для гальванической развязки вторичной части измерительных и управляющих систем от выходных цепей датчиков и входных цепей исполнительных механизмов при автоматизации технологических процессов в различных областях промышленности, на транспорте, в коммунальном хозяйстве и т.п.
Устройства удалённого ввода/вывода FB представляют собой многоканальные аналогоцифровые и цифро-аналоговые промежуточные измерительные преобразователи с гальванической развязкой цепей входа, выхода и питания. Требования к гальванической развязке соответствуют требованиям европейского стандарта EN50020.
Устройства удалённого ввода/вывода FB (далее - устройства) конструктивно представляют собой электронные приборы, выполненные в пластиковых корпусах с металлическими выводами и предназначены для крепления на терминальную панель. Устройства внутри корпуса залиты компаундом.
Устройства представлены модификациями:
FB3205B3 - осуществляют аналого-цифровое преобразование сигналов силы постоянного тока;
FB5202B - осуществляют аналого-цифровое преобразование сигналов от термопар;
FB5204B, FB5204B3 - осуществляют аналого-цифровое преобразование сигналов термопреобразователей сопротивления;
FB7204B3 - осуществляют аналого-цифровое и цифро-аналоговое преобразование сигналов силы постоянного тока.

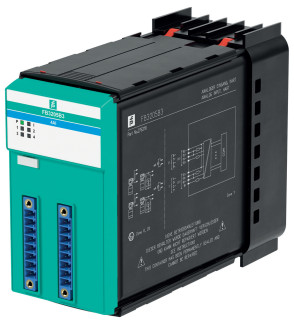

Общий вид модификаций устройств приведён на рисунках 1-5.
Пломбирование устройств не предусмотрено. Нанесение знака поверки на устройства не предусмотрено.
Серийный номер в виде числового обозначения наносится на корпус каждого экземпляра устройства удалённого ввода/вывода FB с правой стороны.
Программное обеспечение (ПО) устройств можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и ПО устанавливаемое на персональный компьютер или систему управления.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память устройств в производственном цикле на заводе-изготовителе и не может быть модифицировано в процессе эксплуатации с помощью внешнего подключения, за исключением калибровки (уровень защиты «средний» в соответствии с Р 50.2.077-2014).
Метрологические характеристики устройств, указанные в таблице 2, нормированы с учетом ВПО.
Программные средства верхнего уровня содержат:
- серверную часть для сбора и передачи информации с модулей;
- клиентскую часть, устанавливаемую на АРМ, обеспечивающую визуализацию параметров;
- инженерную станцию для изменения технологического программного обеспечения, на которой находится ПО конфигурирования комплекса PACTware.
Внешнее ПО не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.
По завершении настройки ПО на объекте создается конфигурация, соответствующая данному объекту, идентичность которой контролируется при проведении регламентных работ путем проверки контрольной суммы ПО по специальному алгоритму.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | DTM Collection IO/DTM |
| Номер версии (идентификационный номер) ПО | Не ниже 7.6.0 |
| Цифровой идентификатор ПО | - |
Метрологические характеристики устройств приведены в таблице 2.
| Таблица 2 - Метрологические характеристики уст | ройств | |||
| Модификация | Сигналы | Пределы допускаемой основной погрешности, Y - приведённой, % от диапазона измерений; А - абсолютной | Пределы допускаемой дополнительной приведённой погрешности от влияния температуры окружающей среды, %/10°С | |
| На входе | На выходе | |||
| 1 | 2 | 3 | 4 | 5 |
| FB3205B3 4 канала | от 4 до 20 мА | 12 бит (от 0 до 26 мА) | Y = ±0,1 | ±0,1 |
| FB5202B 1 канал | K: (от -270 до +1372 °С) | 12 бит | Y = ±0,1 | ±0,1 |
| FB5204B FB5204B3 4 канала | Pt100: от -200 до +850 °С 2-х, 3-х, 4-х проводное соединение | 12 бит | Y = ±0,1 | ±0,1 |
| 1 | 2 | 3 | 4 | 5 |
| FB7204B3 4 канала | от 4 до 20 мА | 12 бит | Y = ±0,1 | ±0,1 |
| 12 бит | от 4 до 20 мА | Д=± (0,0008 1 + 0,0007-D) мА | ±0,1 |
Примечания
1 Для FB5202B погрешность канала компенсации температуры холодного спая со встроенным термочувствительным элементом включена в допуск на основную погрешность.
2 Для всех модификаций, осуществляющих аналого-цифровое преобразование, кроме FB7204B3, отчёт выходного результата преобразования в условных единицах от 0,00 до 100,00.
3 I - измеренное значение выходного сигнала силы постоянного тока, D - верхняя граница диапазона измерений_
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | от 20 до 35 |
| Рабочие условия: - температуры окружающей среды, °С - относительная влажность при температуре +35 °С (без конденсации), % - атмосферное давление, кПа | от -20 до +60 от 5 до 95 от 84,0 до 106,7 |
| Нормальные условия: - температуры окружающей среды, °С - относительная влажность (без конденсации), % - атмосферное давление, кПа | от +19 до +21 от 5 до 95 от 84,0 до 106,7 |
| Средний срок службы, лет | 12 |
наносится типографским способом на корпус устройства и на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство удалённого ввода/вывода | FB | 564 шт. |
| Руководство по эксплуатации | - | 1 шт. |
приведены в разделе «Методики (методы) измерений» документа «Устройства удаленного ввода/вывода FB. Руководство по эксплуатации».
Нормативные, устанавливающие требования к средству измерений
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия;
Стандарт предприятия-изготовителя.
