Номер в госреестре | 88477-23 |
Наименование СИ | Тестеры сети Ethernet |
Обозначение типа СИ | OTP6126 |
Изготовитель | OPWILL Technologies (BEIJING) CO., LTD, Китай |
Год регистрации | 2023 |
Срок свидетельства | 13.03.2028 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Тестеры сети Ethernet OTP6126 (далее - тестеры) предназначены для измерений характеристик сети Ethernet: количества передаваемой информации и скорости передачи информации (полосы пропускания).
Принцип действия тестеров основан на формировании и анализе тестовых сигналов с заданными параметрами, имеющих определенный объем информации, передаваемых и принимаемых по цифровым электрическим и оптическим интерфейсам сетей связи.
Конструктивно тестеры выполнены в виде моноблочного переносного прибора. На передних панелях тестеров расположен сенсорный дисплей, который отображает информацию и обеспечивает управление. Соединители, используемые при тестировании, расположены на верхней панели тестеров. Для работы тестеров с электрическими сигналами используются разъёмы типа RJ-45 (10/100/1000 Мбит/с), для работы тестеров с оптическими сигналами используются оптические трансиверы SFP (10/100/1000 Мбит/с).
Тестеры имеют цветной сенсорный экран, кнопочную панель, светодиодные индикаторы, аккумулятор, обеспечивающий не менее 8 часов автономной работы.
Заводские номера, однозначно идентифицирующие каждый экземпляр тестеров, наносятся на заднюю панель в форме шильды, содержащей заводской номер в буквенноцифровом формате (14 знаков) методом наклеивания.

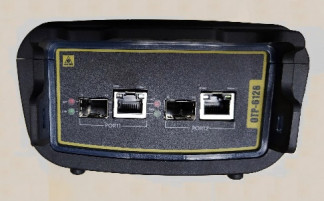

Внешний вид тестеров, места нанесения заводского номера, знаков утверждения типа и поверки представлены на рисунке 1.
Рисунок 1 - Внешний вид тестеров
Тестеры имеют специализированное программное обеспечение (ПО), расположенное в аппаратной части. Специализированное ПО является метрологически значимым. Запись ПО осуществляется в процессе производства.
Идентификационные данные метрологически значимого ПО приведены в таблице 1. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | Dual Port GE Ethernet Test Application |
Номер версии (идентификационный номер) ПО, не ниже | 1.0.0.0 |
Таблица 2 - Метрологические характеристики | |
Наименование характеристики | Значение |
Диапазон формирования/измерений количества информации, байт | от 64 до 109 |
Пределы допускаемой абсолютной погрешности формирования/измерений количества информации при передаче/приеме количества информации менее или равно 100 кбайт, байт | ±10 |
Пределы допускаемой абсолютной погрешности формирования/измерений количества информации при передаче/приеме количества информации более 100 кбайт, байт | ±Ы0"4-К |
Диапазон формирования/измерений скорости передаваемой информации, бит/с | от 512 до 109 |
Пределы допускаемой относительной погрешности формирования/измерений скорости передаваемой информации, % | ±1 |
П р и м е ч а н и е: К- количество переданной/принятой информации, байт |
Таблица 3 - Основные технические характеристики | |
Наименование характеристики | Значение |
Электропитание осуществляется через адаптер 15В постоянного тока от сети переменного тока: - напряжением, В - частотой, Г ц | от 150 до 270 от 48 до 52 |
Потребляемая мощность В-А, не более: | 30 |
Габаритные размеры (ширина х высота х глубина) , мм, не более: | 135 х 80 х 250 |
Масса, кг, не более | 1,1 |
Условия эксплуатации | По группе 2 ГОСТ 22261-94 |
наносится на титульный лист эксплуатационной документации типографским способом и в виде наклейки на заднюю панель корпуса тестера методом наклеивания.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Тестер сети Ethernet | OTP6126 | 1 шт. |
Комплект принадлежностей | - | 1 шт. |
Руководство по эксплуатации, совмещенное с паспортом | - | 1 экз. |
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Стандарт предприятия OPWILL Technologies (BEIJING) CO., LTD, Китай.
