| Номер в госреестре | 88482-23 |
| Наименование СИ | Хроматографы ионные |
| Обозначение типа СИ | SHINE |
| Изготовитель | "Qingdao Shenghan Chromatograph Technology Co., Ltd", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 14.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы ионные SHINE (далее - хроматографы SHINE) предназначены для измерений содержания компонентов в жидких средах, находящихся в ионной форме (анионов и катионов), а также веществ и соединений, которые могут быть переведены в ионную форму (кислоты, амины, гидразины, углеводы, аминокислоты, фенолы и другие растворы неорганических и органических соединений).
Хроматографы SHINE являются высокоэффективными жидкостными ионными хроматографами, работающими в изократическом и/или градиентном режимах.
Принцип действия хроматографов SHINE основан на разделении компонентов анализируемой пробы при ее прохождении в потоке подвижной фазы через хроматографическую колонку и последующем детектировании аналитического сигнала от ионов компонентов на кондуктометрическом и/или электрохимическом детекторе. Возможно использование двух независимых детекторов, что позволяет проводить определение катионов и анионов параллельно и независимо друг от друга.
Хроматографы SHINE представляют собой стационарные настольные лабораторные приборы (кроме модификации CIC-P60), выполненные по модульному принципу, позволяющему гибко конфигурировать систему для решения различных хроматографических задач, и включают в себя следующие конструктивно законченные основные блоки: насос высокого давления, термостат колонок, детектор или несколько детекторов (кондуктометрический и электрохимический опционально), аналитический блок со встроенным портом для ручной подачи пробы в кран-дозатор. Для управления хроматографами SHINE, сбора и обработки данных измерений используется программное обеспечение, устанавливаемое на внешний компьютер.
К настоящему типу средств измерений относятся хроматографы SHINE следующих модификаций: CIC-D100, CIC-D120, CIC-D150, CIC-D160, CIC-D180, CIC-D300, CIC-D300+, CIC-P60, различающиеся между собой конструкцией, комплектацией и техническими характеристиками, а также дополнительными модулями и приспособлениями.
Хроматографы SHINE представляют собой моноблоки (кроме модификации CIC-D300). Модификация СГС-Р60 отличается небольшим размером и массой и является портативной.
Каждая модификация хроматографов SHINE комплектуется кондуктометрическим детектором. Электрохимический детектор устанавливается снаружи основного блока в виде отдельного модуля.
Различия модификаций хроматографов SHINE стандартной комплектации представлены в таблице 1.
Таблица 1 - Конструктивные особенности модификаций хроматографов SHINE
| Наименование характеристики | Модификации хроматограф | Ьов SHINE | ||||||
| CIC- D100 | CIC- D120 | CIC- D150 | CIC- D160 | CIC- D180 | CIC- D300 | CIC- D300+ | CIC- Р60 | |
| Количество каналов | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 1 |
| Кондуктометрический детектор | SHD- 6 | SHD- 6 | SHD- 7 | SHD- 6 | SHD- 7 | SHD- 6 | SHD-8 | SHD-6 |
| Электрохимический детектор | опционально (SHE-2, SHE-8) | - | ||||||
| Насос высокого давления | + | + | + | + | + | + | + | + |
| Термостат колонок | + | + | + | + | + | + | + | + |
| Встроенный порт для ручной подачи пробы в кран-дозатор | + | + | + | + | + | + | + | + |
| Встроенный генератор элюента | - | - | - | + | + | + | + | - |
| Г азожидкостный сепаратор | - | - | + | - | + | + | + | - |
| Встроенный дегазатор элюента | - | - | - | + | + | + | + | - |
| Подавитель фоновой проводимости элюента | + | + | + | + | + | + | + | + |
| Жидкокристаллический экран на передней панели и управление со смартфона | + | + | + | план шетный ПК | ||||
| Комплект колонок | + | + | + | + | + | + | + | + |
| Исполнение | настольное лабораторное | порта тивное | ||||||
В комплект колонок хроматографов SHINE входят аналитическая колонка и защитная колонка.
По отдельному заказу хроматографы SHINE могут комплектоваться дополнительными блоками и отдельными принадлежностями: вспомогательными насосами высокого давления, детекторами, комплектами колонок, 6-ти, 10-ти портовыми кранами, генератором элюента, устройствами для автоматической подачи пробы в кран-дозатор (автосамплерами), блоком высокотемпературного сжигания пробы.
Корпуса основных блоков хроматографов SHINE изготовлены из пластмассы светлосерого, черного и синего (для модификаций CIC-D120, CIC-D160, CIC-D300) цвета.
Каждый экземпляр хроматографов SHINE имеет серийный номер с указанием даты выпуска и модификации. Серийный номер имеет буквенно-цифровой формат и располагается на задней стенке основного блока хроматографа SHINE в виде маркировочной наклейки с нанесением информации полиграфическим способом.
Пломбирование хроматографов SHINE не предусмотрено. Нанесение знака поверки на хроматографы SHINE не предусмотрено.

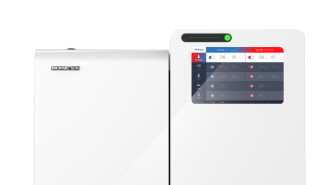

Общий вид хроматографов SHINE каждой модификации представлен на рисунке 1.
Место нанесения серийного номера указано на рисунке 2.
Для управления хроматографами SHINE, сбора и обработки данных измерений используется программное обеспечение (ПО) - Shine или ShineLab (в зависимости от модификации хроматографа SHINE), устанавливаемое на внешний компьютер. Программное обеспечение ShineLab может работать со всеми модификациями, программное обеспечение Shine - со всеми модификациями за исключением модификаций CIC-D300+ и CIC-P60. Идентификационные данные ПО хроматографов SHINE приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО хроматографов SHINE
| Идентификационные данные (признаки) | Значение для модификации | |||
| CIC-D100, CIC-I CIC-D150, CIC-I CIC-D180, CIC-] | D120, D160, D300 | CIC-D300+ | CIC-P60 | |
| Наименование ПО | Shine | ShineLab | ||
| Идентификационное наименование ПО | Shine Chromatography Software | ShineLab | ||
| Номер версии (идентификационный номер) ПО | не ниже 8.1.0.00 | не ниже 2.0 | не ниже 2.0.4 | |
| Цифровой идентификатор ПО | - | - | - | |
Уровень защиты ПО хроматографов SHINE от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик хроматографов
SHINE.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение характеристики для модификации | ||
| CIC- CIC- CIC-D100 D120 D150 | CIC- CIC- CIC- CIC-D160 D180 D300 D300+ | CIC- Р60 | |
| Предел допускаемого значения относительного СКО выходного сигнала детекторов хроматографа, %: - по времени удерживания - по площади пиков | 1,0 2,0 | 1,5 3,0 | |
| Пределы допускаемых значений относительного изменения выходного сигнала детекторов хроматографа за 8 ч непрерывной работы (по площади пика), % | ±3,0 | ||
| Кондуктометрический детектор | |||
| Предел детектирования, мкг/см3: - по хлорид-иону - по литий-иону | 0,0005 0,0005 | 0,005 0,001 | |
| Уровень флуктуационных шумов (катионы/анионы), мкСм/см, не более | 0,001 | 0,0005 | 0,005 |
| Наименование характеристики | Значение характеристики для модификации | ||
| CIC- CIC- CIC-D100 D120 D150 | CIC- CIC- CIC- CIC-D160 D180 D300 D300+ | CIC- Р60 | |
| Дрейф нулевого сигнала (катионы/анионы), мкСм/(см-30 мин), не более | 0,02 | 0,01 | 0,05 |
| Электрохимический детектор | |||
| Предел детектирования, г/см3 - по йодид-иону | 2 • 10'9 | ||
| Уровень флуктуационных шумов, A, не более | 0,1 • 10'9 | ||
| Дрейф нулевого сигнала, A/ч, не более | 2 • 10'9 | ||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение характеристики для модификации | |||||||
| CIC- D100 | CIC- D120 | CIC- D150 | CIC- D160 | CIC- D180 | CIC- D300 | CIC- D300+ | CIC-P60 | |
| Количество каналов | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 1 |
| Кондуктометрический детектор | SHD-6 | SHD-6 | SHD-7 | SHD-6 | SHD-7 | SHD-6 | SHD-8 | SHD-6 |
| Электрохимический детектор | SH] | E-2, SHE-8 | - | |||||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220±22 от 50 до 60 | |||||||
| Г абаритные размеры, мм, не более: - длина - ширина - высота | 310 430 530 | 350 470 510 | 336 458 650 | 350 470 650 | 360 500 600 | 500 500 760 | 580 490 640 | 440 420 226 |
| Масса, кг, не более | 22 | 26 | 26 | 34 | 32 | 55 | 60 | 12 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | в закрытых помещениях | в полевых условиях | ||||||
| от +15 до +35 80 (без конденсации влаги) от 84,0 до 106,7 | ||||||||
| Средний срок службы, лет, не менее | 10 | |||||||
наносится на титульный лист «Руководства по эксплуатации» типографским способом или в виде наклейки.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хроматограф ионный SHINE модификации1) с детекторами2) по заказу | CIC-D100, CIC-D120, CIC-D150, CIC-D160, CIC-D180, CIC-D300, CIC-D300+, CIC-P60 | 1 шт. |
| Программное обеспечение3) на электронном носителе (USB-накопитель с электронным ключом для защиты информации от несанкционированного доступа) | Shine или ShineLab | 1 шт. |
| Дополнительные блоки и отдельные принадлежности4) | - | по заказу |
| Руководство по эксплуатации | - | 1 экз. |
| Руководство пользователя программного обеспечения | - | 1 экз. |
| Методика поверки | - | 1 экз. |
| ^ Модификация хроматографа определяется при заказе. 2) Хроматографы могут комплектоваться кондуктометрическими (SHD-6, SHD-7, SHD-8) и/или электрохимическими детекторами (SHE-2, SHE-8), количество и наименование детекторов определяется при заказе. 3) Наименование программного обеспечения определяется модификацией хроматографа. 4) По отдельному заказу возможна поставка: вспомогательных насосов высокого давления, детекторов, комплектов колонок, 6-ти, 10-ти портовых кранов, генератора элюен-та, устройств для автоматической подачи пробы в кран-дозатор (автосамплеров), блока высокотемпературного сжигания пробы и др. | ||
приведены в документе «Хроматографы ионные SHINE. Руководство по эксплуатации», разделы 4 и 5; при использовании в сфере государственного регулирования обеспечения единства измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Техническая документация изготовителя «Qingdao Shenghan Chromatograph Technology Co., Ltd», Китай.
| Зарегистрировано поверок | 15 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
