Измерители сопротивления изоляции АКИП-8606 (далее - измерители) предназначены для измерения электрического сопротивления изоляции, тока утечки в изоляции, а также для измерения постоянного и переменного напряжений.
Измерители сопротивления изоляции АКИП-8606 (далее - измерители) предназначены для измерения электрического сопротивления изоляции, тока утечки в изоляции, а также для измерения постоянного и переменного напряжений.
Номер в госреестре | 88484-23 |
Наименование СИ | Измерители сопротивления изоляции |
Обозначение типа СИ | АКИП-8606 |
Изготовитель | "Double King Industrial Holdings Co., Limited", Китай |
Год регистрации | 2023 |
Срок свидетельства | 14.03.2028 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Измерители сопротивления изоляции АКИП-8606 (далее - измерители) предназначены для измерения электрического сопротивления изоляции, тока утечки в изоляции, а также для измерения постоянного и переменного напряжений.
Принцип действия измерителей основан на измерении силы тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается на жидкокристаллическом дисплее. Управление процессом измерения осуществляется внутренним микроконтроллером. Испытательное напряжение формируется импульсным преобразователем от батарей питания. Экран имеет графический индикатор, который отображает нарастание во время испытаний и спад напряжения в тестируемой цепи при автоматической разрядке накопительного конденсатора.
Конструктивно измерители изготавливаются в виде переносного прибора с батарейным питанием, размещенного в транспортировочном кейсе. На верхней панели расположены три изолированные однополюсные гнезда для подключения измерительных проводов (Earth, GUARD, Line), функциональные клавиши выбора режимов, кнопки управления и цифровой ЖК-дисплей. Функциональные клавиши служат для включения и выключения питания прибора, выбора режимов измерения и специальных функций при тестировании. На задней панели измерителей расположен батарейный отсек и откидной упор.
Измерители оснащены системой сигнализации, которая, при наличии в тестируемой цепи напряжения свыше 30 В, выдает звуковое предупреждение.
Измерители обладают функцией вычисления индекса поляризации (PI) и коэффициента диэлектрической абсорбции (DAR). По этим параметрам оператор может провести анализ качественного состояния тестируемой изоляции.
Измерители изготавливаются в следующих модификациях: АКИП-8606/1 и АКИП-8606/2. Модификации различаются диапазонами значений испытательного напряжения и диапазонами измерений сопротивления изоляции.
Нанесение знака поверки на измерители не предусмотрено.
Пломбирование измерителей от несанкционированного доступа не предусмотрено.
Заводской номер измерителей состоит из цифрового обозначения и наносится на обратную часть корпуса при помощи наклейки.

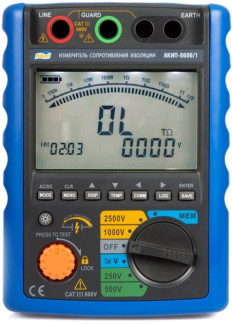

Общий вид измерителей и места нанесения знака утверждения типа и серийного номера представлены на рисунке 1. Цветовая гамма корпуса измерителей может быть изменена по решению Изготовителя в одностороннем порядке.
Рисунок 1 - Общий вид измерителей, места нанесения знака утверждения типа (А) и серийного
номера (Б)
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Номинальные значения испытательного напряжения, В для моделей 8606/1 для моделей 8606/2 |
500, 1000, 2500, 5000 250, 500, 1000, 2500 |
Диапазон измерений напряжения постоянного тока, В |
от 0 до 1000 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,02^изм+3 е.м.р.) |
1 |
2 |
Диапазон измерений среднеквадратичного значения напряжения переменного тока (50 Гц), В |
от 0 до 750 |
Пределы допускаемой абсолютной погрешности измерений среднеквадратичного значения напряжения переменного тока, В |
±(0,02-иШм+3 е.м.р.) |
Диапазоны измерений сопротивления изоляции при значении испытательного напряжения: 250 В (для модификации 8606/1) |
от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 9,99 ГОм от 10,0 до 99,9 ГОм от 100 до 250 ГОм |
500 В |
от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 9,99 ГОм от 10,0 до 99,9 ГОм от 100 до 500 ГОм |
1000 В |
от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 9,99 ГОм от 10,0 до 99,9 ГОм от 100 до 1000 ГОм |
2500 В |
от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 9,99 ГОм от 10,0 до 99,9 ГОм от 100 до 1000 ГОм от 1,00 до 2,50 ТОм |
5000 В (для модификации 8606/2) |
от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 9,99 ГОм от 10,0 до 99,9 ГОм от 100 до 1000 ГОм от 1,00 до 5,00 ТОм |
Пределы допускаемой абсолютной погрешности измерений сопротивления электрической изоляции в диапазоне: от 0,0 до 100 ГОм включ. cв. 100 ГОм |
±(0,05^изм+3 е.м.р.) ±(0,2^изм) |
Пределы допускаемой абсолютной погрешности формирования испытательного напряжения, В 250,500 1000, 2500, 5000 |
+(0,2-иуст) +(0,1 •иуст) |
Диапазон измерений токов утечки, мкА |
от 0,000 до 5000 |
Лист № 4 Всего листов 5 |
|
Продолжение таблицы 1 |
|
1 |
2 |
Пределы допускаемой абсолютной погрешности измерений токов утечки от 0,0 до 5,0 нА включ. св. 5,0 нА до 5000 мкА |
±(0,03 1изм+5 е.м.р.) ±(0,02-!изм+5 е.м.р.) |
Примечания иизм - измеренное значение напряжения постоянного тока; иуст - значение выбранного испытательного напряжения; ■R-изм - измеренное значение сопротивления электрической изоляции; 1изм - измеренное значение токов утечки; е.м.р. - единица младшего разряда |
Таблица 2 - Технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (ширинахвысотахглубина), мм не более |
210x155x95 |
Масса, кг, не более |
1,75 |
Источник питания |
8x1,5 В (LR 14) тип C |
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +5 до +40 75 от 96 до 104 |
наносится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 9 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Измеритель |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Измерительные провода |
3 шт. |
|
Элементы питания |
LR 6 |
8 шт. |
Кабель USB |
1 шт. |
|
Сетевой адаптер |
1 шт. |
|
Жесткий кейс |
1 шт. |
приведены в разделе п. 7 «Проведение измерений» руководства по эксплуатации
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия на измерители сопротивления изоляции АКИП-8606.
