| Номер в госреестре | 88486-23 |
| Наименование СИ | Генераторы шума |
| Обозначение типа СИ | ГШ-МВМ |
| Изготовитель | Общество с ограниченной ответственностью Научно-Производственный Центр "МитиноПрибор" (ООО НПЦ "МитиноПрибор"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 14.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы шума ГШ-МВМ (далее - ГШ-МВМ) предназначены для воспроизведения шумового сигнала с известным значением спектральной плотности мощности шумового радиоизлучения (далее - СПМШ) на выходе при работе с измерителями коэффициента шума, анализаторами спектра при измерении шумовых характеристик и коэффициента передачи радиотехнических устройств.
Принцип действия ГШ-МВМ основан на возникновении СВЧ шумового сигнала при электрическом пробое p-n перехода твердотельного лавинно-пролетного диода (ЛПД).
Источником шумового излучения в случае лавинного пробоя являются как дробовые флуктуации тока диода, так и флуктуации коэффициента умножения лавины.
ГШ-МВМ состоят из стабилизатора тока, генераторной секции и аттенюатора. Стабилизатор тока обеспечивает режим работы ЛПД - основного элемента генераторной секции, которая также включает в себя пассивную цепь, согласующую выходное сопротивление ЛПД с входным сопротивлением аттенюатора.
ГШ-МВМ выпускаются в модификациях: ГШ-МВМ-118 и ГШ-МВМ-178, отличающихся рабочим диапазоном частот и сечением волноводных трактов..

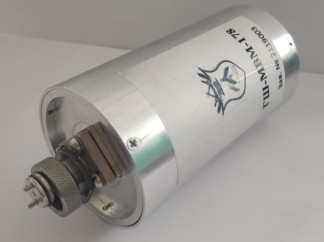

Внешний вид ГШ-МВМ с обозначением мест нанесения знака утверждения типа и знака поверки представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
ГШ-МВМ-118 ГШ-МВМ-178
Таблица 1 - Метрологические характеристики ГШ-МВМ
| Наименование характеристики | Значение для модификаций | |
| ГШ-МВМ-118 | ГШ-МВМ-178 | |
| Рабочий диапазон частот, ГГ ц | от 92 до 96 | от 135 до 141 |
| Спектральная плотность мощности шумового радиоизлучения (далее - СПМШ) в рабочем диапазоне частот, дБ, не менее | 10 | |
| Пределы допускаемой абсолютной погрешности воспроизведения уровня СПМШ в рабочем диапазоне частот, дБ | ±1 | ±1,5 |
| КСВН выхода в рабочем диапазоне частот, не более | 1,3 | |
Таблица 2 - Основные технические характеристики ГШ-МВМ
Значение для модификаций
Наименование характеристики
ГШ-МВМ-178
ГШ-МВМ-118
Рабочие условия применения:
- температура окружающего воздуха, °С
от 15 до 25 80
от 84 до 106
- относительная влажность, %, не более
- атмосферное давление, кПа_
Характеристики питания постоянного тока:
- напряжение, В
от 17,5 до 18,5 180
- ток потребления, мА, не более_
BNC-f
Тип разъема питания
Масса, кг, не более
0,5
Габаритные размеры, мм, не более
60
60
140
- ширина
- высота
- длина
2,4x12
1,6х0,8
Сечение волноводного канала по ГОСТ РВ 519142002, мм
наносится на титульный лист руководства по эксплуатации типографским или иным способом и на внешнюю поверхность корпуса ГШ-МВМ в виде наклейки.
Таблица 3 - Комплектность ГШ_
| Наименование | Обозначение | Количество |
| Г енератор шума | модификация ГШ-МВМ-118 или ГШ-МВМ-178 | 1 шт. |
| Кабель питания | BNC | 1 шт. |
| Руководство по эксплуатации | ГЛЮИ.434813.001/002 РЭ | 1 экз. |
| Паспорт | ГЛЮИ.434813.001/002 ПС | 1 экз. |
| Упаковка | - | 1 шт. |
приведены в разделе 4 документов ГЛЮИ.434813.001/002 РЭ «Генератор шума ГШ-МВМ. Модификации ГШ-МВМ-118, ГШ-МВМ-178. Руководство по эксплуатации».
Нормативные документы, устанавливающие к средству измерений
ГОСТ Р 8.860-2013. «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот от 0,002 до 178,3 ГГц»;
ГЛЮИ.434813.001/002 ТУ «Генераторы шума ГШ-МВМ. Технические условия».
