Термометры биметаллические BDT Обозначение отсутствует, 88488-23

Термометры биметаллические BDT (далее - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу термобаллона или защитной гильзы.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	88488-23
Наименование СИ	Термометры биметаллические BDT
Обозначение типа СИ	Обозначение отсутствует
Изготовитель	General Instruments Consorcium, Индия (производственная площадка: Gauges Bourdon India PVT LTD., Индия)
Год регистрации	2023
Срок свидетельства	14.03.2028
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.

Конструктивно термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического спирального термочувствительного элемента в защитной трубке (термобаллона). Корпус изготавливается из нержавеющей стали марок SS304 или SS316. Термобаллон изготавливается из нержавеющей стали марок SS304, SS316 или SS310 (для термометров с диапазоном измерений температуры до +600 °С). Термометры имеют исполнения с 3-мя способами крепления термобаллона к корпусу: тыльное, тыльное-нижнее и с поворотным механизмом, позволяющим поворачивать корпус термометра в двух плоскостях.

Термометры относятся к показывающим стрелочным приборам погружного типа.

Опционально термометры могут иметь корпус, заполненный силиконовым маслом, циферблат с двойной шкалой или сигнализирующие устройства прямого действия, замыкание и размыкание контактов электрической цепи которого осуществляется с подводом электроэнергии извне.

Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через промежуточную защитную гильзу из нержавеющей стали.

Обозначение исполнений термометров биметаллических BDT приведены в таблице 1.

Термометр биметаллический BDT 1 2 3 4 5 6 7 8 9 10
1. Вид присоединения
V		Подсоединение снизу
C		Подсоединение сзади
E		Подсоединение шарнирное (наклонно-поворотное)
2. Диаметр корпуса, мм
100		100 мм
150		150 мм
250		250 мм
3. Материал корпуса
S4S		SS304
S6S		SS316
4. Диаметр термобаллона, мм
S06		6 мм
S08		8 мм
S10		10 мм
S12		12 мм
5. Длина монтажной части термобаллона в мм
6. Материал термобаллона
S4S		SS304
S6S		SS316
310		SS310
7. Тип соединения
		Резьба
	11.1 Размер резьбы
	06	1/4"
	10	3/8"
	15	1/2"
	20	3/4"
	25	1"
	М20	М20
	11.2 Тип резьбы
	NS	NPS
	NT	NPT
	BP	BSP
	BT	BSPT
	PF	JIS-PF
	PT	JIS-PT
	GS	Gas
	RR	R
	RP	Pr
	C	Pitch 1.5
	11.3	Тип резьбы
	M	Внешняя резьба
	F	Внутренняя резьба
8. Диапазон измерений
от -70 до +70		от -70 до +70
от -70 до +30		от -70 до +30

от -60 до +40	от -60 до +40
от -50 до +30	от -50 до +30
от -50 до +50	от -50 до +50
от -50 до +100	от -50 до +100
от -50 до +300	от -50 до +300
от -50 до +500	от -50 до +500
от -40 до +60	от -40 до +60
от -40 до +80	от -40 до +80
от -40 до +160	от -40 до +160
от -30 до +50	от -30 до +50
от -30 до +70	от -30 до +70
от -20 до +60	от -20 до +60
от -20 до +80	от -20 до +80
от -20 до +100	от -20 до +100
от -20 до +120	от -20 до +120
от -20 до +160	от -20 до +160
от -10 до +50	от -10 до +50
от 0 до +60	от 0 до +60
от 0 до +80	от 0 до +80
от 0 до +100	от 0 до +100
от 0 до +120	от 0 до +120
от 0 до +150	от 0 до +150
от 0 до +160	от 0 до +160
от 0 до +200	от 0 до +200
от 0 до +250	от 0 до +250
от 0 до +300	от 0 до +300
от 0 до +350	от 0 до +350
от 0 до +400	от 0 до +400
от 0 до +500	от 0 до +500
от 0 до +600	от 0 до +600
9. Единица измерений
DGC	Градус Цельсия
DGF	Г радус Фаренгейта
10. Опции
TW	Защитная гильза
CLB	Цветовой сектор для обозначения рабочей зоны и зоны предупреждения на шкале
DUS	Циферблат с двойной шкалой
1SP	Электрический контакт 1SPST
DC2	Корпус заполнен силиконовым маслом
L	Отсутствие опций

Заводской номер наносится на корпус термометра методом гравировки. Конструкция термометров не предусматривает нанесение знака поверки на средство измерений.

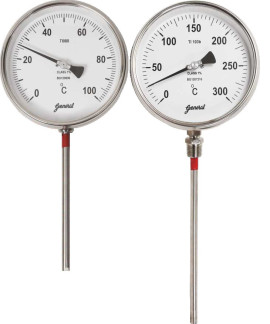

Фотографии общего вида термометров приведена на рисунке 1.

На циферблат термометров может быть нанесен фирменный логотип с надписью НТА-ПРОМ. Общий вид циферблата термометра с логотипом НТА-ПРОМ с указанием места нанесения заводского номера представлен на рисунке 2.

Рисунок 2 - Общий вид термометров с логотипом НТА-ПРОМ и с указанием места

нанесения заводского номера

Место нанесения заводского номера

Пломбирование термометров не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические и основные технические характеристики термометров приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики термометров

Диапазон измерений температуры (шкала)(1), °С	Цена деления шкалы(2), °С	Пределы допускаемой абсолютной погрешности(3), °С	Пределы допускаемой абсолютной погрешности срабатывания СУ (ДСУ)(4), °С
от -70 до +70	2	±2	±4
от -70 до +30	1; 2	±1; ±2	±2; ±4
от -60 до +40	1; 2	±1; ±2	±2; ±4
от -50 до +30	1; 2	±1; ±2	±2; ±4
от -50 до +50	1; 2	±1; ±2	±2; ±4

Диапазон измерений температуры (шкала)(1), °С	Цена деления шкалы(2), °С	Пределы допускаемой абсолютной погрешности(3), °С	Пределы допускаемой абсолютной погрешности срабатывания СУ (ДСУ)(4), °С
от -50 до +100	2	±2	±4
от -50 до +300	5	±5	±10
от -50 до +500	5	±5	±10
от -40 до +60	1; 2	±1; ±2	±2; ±4
от -40 до +80	2	±2	±4
от -40 до +160	2; 5	±2; ±5	±4; ±10
от -30 до +50	1; 2	±1; ±2	±2; ±4
от -30 до +70	1; 2	±1; ±2	±2; ±4
от -20 до +60	1; 2	±1; ±2	±2; ±4
от -20 до +80	1; 2	±1; ±2	±2; ±4
от -20 до +100	2	±2	±4
от -20 до +120	2	±2	±4
от -20 до +160	2	±2	±4
от -10 до +50	1; 2	±1; ±2	±2; ±4
от 0 до +60	1; 2	±1; ±2	±2; ±4
от 0 до +80	1; 2	±1; ±2	±2; ±4
от 0 до +100	1; 2	±1; ±2	±2; ±4
от 0 до +120	2	±2	±4
от 0 до +150	2	±2	±4
от 0 до +160	2	±2	±4
от 0 до +200	2; 5	±2; ±5	±4; ±10
от 0 до +250	2; 5	±2; ±5	±4; ±10
от 0 до +300	2; 5	±2; ±5	±4; ±10
от 0 до +350	5; 10	±5; ±10	±10; ±20
от 0 до +400	5; 10	±5; ±10	±10; ±20
от 0 до +500	10	±10	±20
от 0 до +600	10	±10	±20
Примечания: (1) - По специальному заказу допускается изготовление термометров, имеющих другие промежуточные диапазоны измерений, не указанные в таблице, но в пределах значений, приведенных в таблице и с минимальным интервалом измерений не менее 60 °С. Пределы допускаемой абсолютной погрешности для такого промежуточного диапазона, соответствуют значениям погрешности для наиболее близкого к нему диапазона измерений, указанного в таблице. (2) - Конкретные значения погрешности и цены деления шкалы приведены в паспорте на термометры. (3) - Вариация показаний термометра не превышает значений допускаемой абсолютной погрешности. (4) - СУ - сигнализирующее устройство.

Таблица 3 - Основные технические характеристики термометров

Наименование характеристики	Значение
Показатель тепловой инерции, с, не более	40
Диаметр корпуса, мм	100; 150; 250
Длина термобаллона, мм	от 10 до 1000
Диаметр термобаллона, мм	6; 8; 10; 12

Наименование характеристики	Значение
Масса, кг, не более	2
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от -70 до +70 98
Средний срок службы, лет, не менее	10
Средняя наработка до отказа, ч	90000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Термометр биметаллический	BDT	1 шт.
Руководство по эксплуатации	GIS.26.51.51.001 РЭ	1 экз. на партию
Паспорт	-	1 экз.
