| Номер в госреестре | 88497-23 |
| Наименование СИ | Антенны измерительные специализированные |
| Обозначение типа СИ | АИС-01 |
| Изготовитель | Общество с ограниченной ответственностью "Специальное Конструкторское Бюро "Связь и Локация" (ООО "СКБ "Связь и Локация"), г. Нижний Новгород |
| Год регистрации | 2023 |
| Срок свидетельства | 14.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны измерительные специализированные АИС-01 (далее по тексту - антенны) предназначены для измерения уровней электромагнитных полей при производстве радиоэлектронной аппаратуры, испытаниях на электромагнитную совместимость.
Принцип действия антенн основан на преобразовании напряженности электромагнитного поля в электрический сигнал.
Конструктивно антенна выполнена в цилиндрическом металлическом корпусе, на котором расположены два диполя в виде проволочных конусов, а также ВЧ-соединитель для подключения антенны коаксиальным кабелем к измерительному оборудованию. Внутри корпуса антенны расположено согласующее устройство, выполняющее симметрирование, согласование импеданса антенны с волновым сопротивлением ВЧ-соединителя и необходимый коэффициент калибровки.

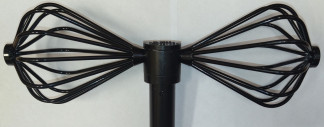

Общий вид антенны представлен на рисунке 1.
Места пломбировки от несанкционированного доступа, нанесения заводского номера представлены на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Защита от несанкционированного доступа с целью предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений, осуществляется пломбировкой (клеймением) винтового соединения крышки антенны.
Заводской номер, идентифицирующий каждый экземпляр антенны, указывается на крышке антенны и состоит из трёх арабских цифр.
Отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот | от 30 до 300 МГц |
| Коэффициент калибровки в диапазоне частот от 80 до 150 МГц | от 25 до 40 дБ (1/м) |
| Пределы допускаемой погрешности коэффициента калибровки | ± 2 дБ |
| КСВН антенны в диапазоне рабочих частот, не более | 2,0 |
| Таблица 2 - Технические характеристики | |
| Наименование характеристики | Значение |
| Максимальное среднее значение мощности на входе антенны, Вт, не более | 1 |
| Длина кабеля антенны, м | 3 |
| Г абаритные размеры антенны без кабеля, мм, не более | 405х370х145 |
| Масса антенны с кабелем, кг, не более | 2 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Устойчивость к климатическим воздействующим факторам | группа 4 ГОСТ 22261-94 со значением рабочих температур от минус 35 °С до плюс 40 °С |
| Устойчивость к воздействию механических факторов | группа 4 ГОСТ 22261-94. |
Нанесение знака утверждения типа на корпус антенны не предусмотрено. Знак утверждения типа наносится на титульный лист формуляра типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование, тип | Обозначение | Количество |
| Антенна измерительная специализированная АИС-01 | КЯИЕ.464641.001 | 1 |
| Руководство по эксплуатации | КЯИЕ.464641.001 РЭ | 1 |
| Формуляр | КЯИЕ.464641.001 ФО | 1 |
| Кабель соединительный | КЯИЕ.685661.001 | 1 |
| Кейс | КЯИЕ.323229.001 | 1 |
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц;
КЯИЕ.464641.001 ТУ Антенна измерительная специализированная АИС-01. Технические условия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
