| Номер в госреестре | 88499-23 |
| Наименование СИ | Уровнемеры радиоизотопные |
| Обозначение типа СИ | РРП-3С |
| Изготовитель | Акционерное общество "Институт физико-технических проблем" (АО "ИФТП"), г. Дубна, Московская обл. |
| Год регистрации | 2023 |
| Срок свидетельства | 13.03.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры радиоизотопные РРП-3С предназначены для бесконтактных измерений уровня жидких и сыпучих веществ, суспензий и пульп, сигнализации и регулирования положения границы раздела двух сред в технологических резервуарах.
Принцип действия уровнемеров радиоизотопных РРП-3С (далее - уровнемеры) основан на зависимости ослабления (поглощения) гамма-излучения от толщины слоя, сквозь который проходит излучение. Поток гамма-квантов источника излучения проникает через объект измерения с измеряемой средой и регистрируется сцинтилляционным счетчиком, который преобразует энергию гамма-квантов в электрические импульсы. Электрические импульсы, несущие информацию об уровне измеряемой среды, поступают в блок обработки информации, где анализируются микропроцессорной схемой и преобразуются в значение уровня.
Конструктивно уровнемеры состоят из блока гамма-излучения (источник гамма-излучения и контейнер), блока детектирования, блока обработки информации, монтажных элементов.
Блок детектирования БДС-76.175 представляет из себя пластиковый сцинтиллятор на основе полистирола.
В уровнемерах применяется источник гамма-излучения с радионуклидами 137Cs или 60Co, помещённый в блок гамма-источников типа БГИ-А в соответствии с требованиями Федеральных норм и правил в области использования атомной энергии.
Заводской номер уровнемеров наносится на маркировочную табличку (шильдик), закрепленную на корпусе блока детектирования механическим способом с нанесением номера ударным методом. Заводской номер имеет цифровой формат. Конструкцией уровнемеров не предусмотрена возможность нанесения знака поверки и знака утверждения типа. Корпус уровнемеров металлический, окрашиваемый в цвета, которые определяет изготовитель.

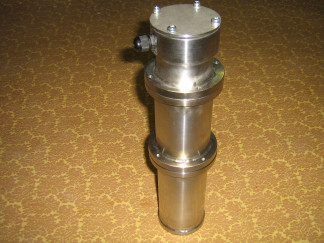

Общий вид уровнемеров представлен на рисунках 1-3. Место нанесения заводского номера представлено на рисунке 1. Схема пломбирования от несанкционированного доступа представлены на рисунке 2.
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Метрологически значимая часть ПО защищена от несанкционированного вмешательства программными средствами и пломбированием корпуса блока обработки информации.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | v1-1 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические и основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня, мм | от 20 до 155 |
| Пределы допускаемой основной абсолютной погрешности измерений уровня1, мм | ±10 |
| Пределы допускаемой дополнительной абсолютной погрешности при изменении температуры окружающего воздуха от нормальной на каждые 10 °С, мм | ±5 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 187 до 242 от 49,5 до 50,5 |
| Потребляемая мощность, В А, не более | 15 |
| Габаритные размеры блока гамма-излучения, мм, не более: - длина - ширина - высота | 410 290 350 |
| Габаритные размеры блока детектирования, мм, не более: - диаметр - высота | 108 405 |
| Габаритные размеры блока обработки информации, мм, не более: - длина - ширина - высота | 220 185 125 |
| Масса блока детектирования, кг, не более | 6 |
| Масса блока обработки информации, кг, не более | 1,5 |
| Масса блока гамма-излучения, кг, не более | 115 |
| Условия эксплуатации блока детектирования: - температура окружающей среды, оС - относительная влажность окружающей среды при температуре 35 оС, без конденсации влаги, % | от -50 до +50 от 10 до 95 |
| Наименование характеристики | Значение |
| Условия эксплуатации блока обработки информации: - температура окружающей среды, оС - относительная влажность окружающей среды при температуре 35 оС, без конденсации влаги, % | от 0 до 35 от 10 до 80 |
| Средняя наработка на отказ, ч | 70000 |
| Средний срок службы, лет | 15 |
| Примечание: 1 пределы допускаемой основной абсолютной погрешности измерений уровня нормированы при установленной постоянной времени 60 с и скорости счета гамма-квантов N > 1000 имп/с. | |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерения
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровнемер радиоизотопный | РРП-3С | 1 шт. |
| Упаковка | - | 1 шт. |
| Комплект монтажных элементов | - | 1 шт.1 |
| Руководство по эксплуатации | УЛКА.407649.002 РЭ | 1 экз. |
| Примечание: 1 поставляется по отдельному заказу |
Приведены в пункте 5 руководства по эксплуатации УЛКА.407649.002 РЭ.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов;
УЛКА.407649.002 ТУ Уровнемеры радиоизотопные РРП-3С. Технические условия.
