| Номер в госреестре | 88502-23 |
| Наименование СИ | Система измерительная для стендовых испытаний воздушных стартеров вертолетов (СИСТ-62) |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "ПКЦ СИСТЕМЫ ТРИАЛ" (ООО "ПКЦ СИСТЕМЫ ТРИАЛ"), Московская обл., г. Люберцы |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная для стендовых испытаний воздушных стартеров вертолетов (СИСТ-62) (далее - система) предназначена для измерений крутящего момента силы, частоты вращения, атмосферного давления, избыточного давления, температуры, виброускорения, напряжения постоянного тока и интервалов времени, и формирования на основе полученных данных сигналов управления сложными технологическими процессами и объектами, а также для регистрации и отображения результатов измерений и расчетных величин.
Функционально система состоит из измерительных каналов (ИК):
- ИК крутящего момента силы;
- ИК частоты вращения;
- ИК атмосферного давления;
- ИК избыточного давления;
- ИК напряжения постоянного тока;
- ИК виброускорения;
- ИК температуры.
ИК системы состоят из:
а) первичных измерительных преобразователей (ПИП):
- датчик крутящего момента силы T10F регистрационный номер средства измерений в Федеральном информационном фонде (рег. №) 50769-12;
- датчик тахометрический МЭД-1, рег. № 64257-16;
- датчик давления МИДА-15, рег. № 50730-17;
- преобразователь давления измерительный DMP, рег. № 56795-14;
- преобразователь давления измерительный DMP, рег. № 75925-19,
- прибор щитовой цифровой электроизмерительный Щ02, рег. № 68258-17;
- вибропреобразователи АР2037-100, рег. № 59379-14;
- акселерометры 1V, рег. № 81334-21;
- термопреобразователь Метран-2700, рег. № 38548-13;
- термометр сопротивления ДТС, рег. № 28354-10.
б) вторичной электрической части ИК (ВИК), которая представляет собой блок нормирующих преобразователей (далее - БНП-Е) и установку измерительную LTR, рег. № 78771-20.
Принцип действия ИК крутящего момента силы основан на преобразовании аналогового сигнала от датчика крутящего момента силы в цифровой код с последующим вычислением ПЭВМ значений измеряемого крутящего момента силы по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Принцип действия ИК частоты вращения основан на преобразовании импульсного сигнала от датчика тахометрического в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Принцип действия ИК атмосферного и избыточного давления основан на преобразовании аналогового сигнала от преобразователей давления измерительных в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Напряжение постоянного тока измеряется прибором Щ02. По цифровому интерфейсу измеряемые значения передаются в ПЭВМ, индицируются на монитор, архивируются и оформляются в виде протоколов.
Принцип действия ИК температуры основан на преобразовании аналогового сигнала от термометра сопротивления в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Принцип действия ИК виброускорения основан на преобразовании аналогового сигнала от вибропреобразователя в цифровой код с последующим вычислением на ПЭВМ значений измеряемого виброускорения по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
В системе реализована функция измерения интервалов времени между ТТЛ-сигналами (импульсами). Принцип действия измерительной функций основан на математической обработке сигналов поступающих на аналого-цифровой преобразователь, с последующим вычислением ПЭВМ значений интервалов времени. Результаты измерений интервалов времени индицируются на монитор, архивируются и оформляются в виде протоколов.
Общий вид стойки управления системы, места нанесения знака утверждения типа приведены на рисунке 1.
Общий вид других компонентов системы приведен на рисунках 2 и 3.
Заводской номер системы 02.
Заводской номер системы в форме числового кода приведен в формуляре на систему и наносится на каждую стойку управлений в виде наклейки в соответствии с рисунком 1. Нанесение знака поверки на корпус не предусмотрено.
Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце стойки управления, запираемого ключом (рисунок 4).
Место нанесения знака утверждения типа
Место нанесения заводского номера
III III НН II

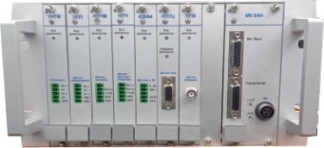

Рисунок 2 - БНП-Е
Рисунок 3 - Рабочее место оператора
Рисунок 4 - Внешний вид замка на дверце стойки управления
Рисунок 1 - Стойка управления
Пломбирование системы не предусмотрено.
Работа системы осуществляется под управлением специализированного программного обеспечения (СПО) Гарис в среде операционной системы «MSWindows», обеспечивающего циклический сбор измерительной информации от ИК системы; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования (поверки) ИК системы. Алгоритм вычисления цифрового идентификатора - MD5.
Уровень защиты СПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | GarisGrad.dll | GarisAspf.dll | Gari sInterpreter. dll |
| Номер версии (идентификационный номер) ПО | не ниже 0.0.0.147 | не ниже 0.0.0.147 | не ниже 0.0.0.148 |
| Цифровой идентификатор ПО | 1f4635a21a99f1273 dff5e796bee6ff9 | 194871 dff7167e72203291337 7f6a8a0 | 1b81ee91d1a68a1b6f 6f04c06b434198 |
| Другие идентиф икационные данные, если имеются | Библиотека фильтрации, градуировочных расчетов | Библиотека вычисления амплитуды, статики, фазы, частоты и других интегральных параметров сигнала | Библиотека формул вычисляемых каналов |
СПО Гарис обеспечивает измерения всех ИК в едином времени, синхронизируя его со временем операционной системы «MSWindows» при каждом включении, которая в свою очередь синхронизирует время с доменом, информацию о точном времени который распространяет в сети TCP/IP, согласно протоколу NTP (Network Time Protocol).
Таблица 2 - Метрологические характеристики
| Измеряемая величина | Диапазоны измерений | Характеристики погрешности ИК |
| 1 | 2 | 3 |
| Крутящий момент силы | от 50 до 500 Н^м | 6 = ±0,5 % |
| Частота вращения входного вала | от 900 до 9000 об/мин | 6 = ±0,3 % |
| Атмосферное давление | от 70 до 110 кПа | Д = ±200 Па |
| Избыточное давление | от 0 до 0,6 МПа от 0 до 0,25 МПа | Y = ±0,5 % |
| Температура: - окружающего воздуха - охлаждающего воздуха | от -40 до +80 °C от 0 до +300 °C | Д = ±2,0 °С |
| Напряжение постоянного тока | от 0 до 50 В | Y =±1,5 % |
| Виброускорение | от 9,81 до 490,5 м/с2 (ДП от 1 до 50 g) | 6 = ±16,0% |
Продолжение таблицы 2__________________________________________________________
| 1 | 2 | 3 |
| Интервалы времени | от 0 до 60 с | Д = ±0,02 с |
| Примечания: Д - пределы допускаемой абсолютной погрешности в рабочих условиях эксплуатации; 6 - пределы допускаемой относительной погрешности в рабочих условиях эксплуатации; Y - пределы допускаемой приведенной погрешности в рабочих условиях эксплуатации (приведенной к верхнему пределу диапазона измерений); ДП - диапазон показаний; | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25°С, % - атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 97,3 до 104,6 |
наносится на стойку управления в виде наклейки в соответствии с рисунком 1.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Стойка управления | СТ781.30.00.000 | 1 шт. |
| Рабочее место оператора | - | 1 шт. |
| Комплект ПИП | - | 1 к-т |
| БНП-Е | СТ011.90.00.000 | 1 шт. |
| Комплект кабелей | - | 1 к-т |
| Программное обеспечение | Гарис | 1 шт. |
| Формуляр | СТ781.20.00.000 ФО | 1 экз. |
| Руководство по эксплуатации | СТ781.20.00.000 РЭ | 1 экз. |
приведены в разделе «УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ» документа СТ781.20.00.000 РЭ.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
