| Номер в госреестре | 88504-23 |
| Наименование СИ | Меры для сканеров |
| Обозначение типа СИ | RangeVision |
| Изготовитель | Общество с ограниченной ответственностью "РэнджВижн" (ООО "РВ"), Московская обл., г. Красногорск |
| Год регистрации | 2023 |
| Срок свидетельства | 15.03.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры для сканеров RangeVision (далее - меры) предназначены для передачи единицы длины в области измерений геометрических параметров поверхностей сложной формы и применяются для поверки оптических сканеров.
Меры выполнены в виде пластины, изготовленной из композита, на которой закреплены 6 сфер. Межцентровые расстояния между центрами сфер задают единицы длины.
Принцип действия мер основан на измерении расстояния между центрами сфер и последующем определении отклонений измеренных величин от действительных значений.
Общий вид мер представлен на рисунке 1.
Заводской (серийный) номер меры имеет цифирное обозначение и нанесен на меру в виде маркировочной таблички типографским способом. Общий вид маркировочной таблички представлен на рисунке 2.
Возможность нанесения знака поверки и знака утверждения типа на меры отсутствует.

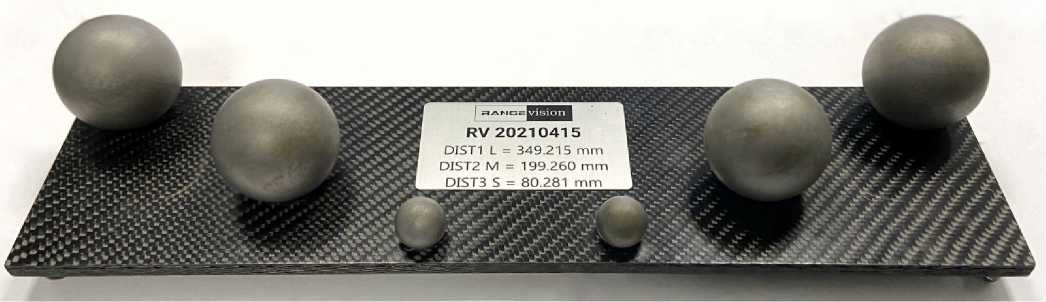

Рисунок 1 - Общий вид мер.
vision
DIST1 L = 349.215 mm
DIST2 M = 199.260 mm _ DIST3 S - 80.281 mm [
Рисунок 2 - Общий вид маркировочной таблички.
Таблица 1 - Метрологические характеристики
| Характеристика | Значение |
| Номинальное расстояние между центрами сфер, мм | 80, 200 и 350 |
| Номинальное значение диаметра сфер, мм | 20 и 50 |
| Допускаемое отклонение расстояния между центрами сфер от номинального, мм | ±1 |
| Допускаемое отклонение диаметра сферы от номинального, мкм | ±100 |
| Допускаемое отклонение от круглости, мкм | 10 |
| Предел допускаемой абсолютной погрешности воспроизведения длины, мкм | ±(5+L/350), где L - измеряемое расстояние, мм |
Таблица 2 - Технические характеристики
| Характеристика | Значение |
| Габаритные размеры мер: | |
| - Длина, мм | 400 |
| - Ширина, мм | 100 |
| - Высота, мм | 70 |
| Масса меры, кг, не более | 3 |
Таблица 3 - Условия эксплуатации
| Характеристика | Значение |
| Диапазон рабочих температур, °С | от +10 до +30 |
| Нормальная область значений температур °С | от +15 до +25 |
| Относительная влажность воздуха, %,без конденсата | от 10 до 95 |
Знак утверждения типа наносится на паспорт меры типографским способом.
Таблица 4 - Комплект поставки мер
| Наименование | Количество |
| Мера | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
| Транспортировочный кейс | 1 шт. |
приведены в Разделе 1 «Основные сведения о изделии и технические данные» Паспорта
ТУ 4221-001-20210415-2021 «Меры для сканеров RangeVision. Технические условия»;
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472.
