| Номер в госреестре | 88508-23 |
| Наименование СИ | Акселерометры |
| Обозначение типа СИ | АР20ХХ |
| Изготовитель | Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородская обл., г. Саров |
| Год регистрации | 2023 |
| Срок свидетельства | 15.03.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры АР20ХХ (далее - акселерометр) предназначены для измерений вибрационных и ударных ускорений.
Принцип действия акселерометров основан на генерации электрического сигнала, пропорционального воздействующему ускорению.
В конструкции акселерометров использована механическая схема с пьезоэлементом, работающим на сдвиг, и встроенный унифицированный усилитель, обеспечивающий широкий диапазон питающего напряжения и тока. Акселерометр АР2017 имеет кварцевый чувствительный элемент, работающий по компрессионной схеме.
В зависимости от диапазонов измерений и конструктивных особенностей акселерометры выпускаются в нескольких модификациях. Каждая модификация может иметь несколько исполнений, отличающихся номинальным значением коэффициента преобразования, типом соединителя и способом крепления к объекту контроля. Материал корпуса - нержавеющая сталь или титановый сплав. Все модификации акселерометров могут быть выполнены в матовом или глянцевом исполнении корпуса.
Акселерометры могут поддерживать технологию опроса TEDS (Transducer Electronic Data Sheet), обеспечивающую возможность автоматического определения его типа и технических характеристик в соответствии со стандартом IEEE P1451.4.
Маркировка акселерометров, включая заводской номер, состоящий из арабских цифр, наносится на корпус методом лазерной гравировки. Нанесение знака поверки на акселерометры не предусмотрено.
Конструктивные особенности акселерометров приведены в таблице 1.

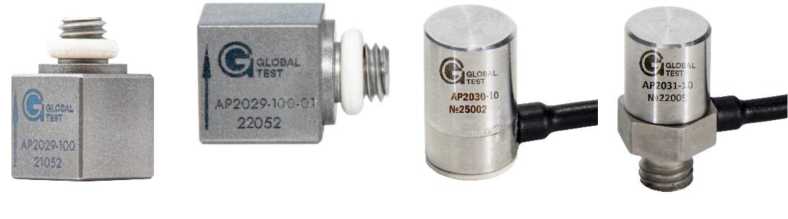

Внешний вид акселерометров приведен на рисунках 1 и 2.
Пломбирование акселерометров не предусмотрено.
Структура обозначения акселерометров (символы «Х» могут отсутствовать):
АР20 ХХ- ХХ- ХХ- Х
Т - поддержка технологии опроса TEDS;
N - нормированный коэффициент преобразования ±2 %
индекс исполнения______________________________________
значение коэффициента преобразования, мВ/g (до четырех символов) индекс модификации (до трех символов)
Таблица 1 - Конструктивные особенности акселерометров
| Наименование модификации | Номинальное значение коэффициента преобразования, мВ/(м-с"2) | Количество измерительных осей | Способ крепления | Наличие электрической изоляции | Тип соединителя |
| АР2006-ХХ | 500; 50 | 1 | шпилька М5 | нет | AR03 (10-32 UNF) |
| АР2006-ХХ-01 | да | кабельный вывод | |||
| АР2006-ХХ-02 | металлорукав | ||||
| АР2017 | 0,1 | 1 | резьбовой хвостовик М5 | нет | кабельный вывод |
| АР2018-ХХ | 0,05; 0,1; 0,2 | 1 | резьбовой хвостовик М6 | нет | AR03 (10-32 UNF) |
| АР2019 | 0,05 | 1 | клеевой | нет | кабельный вывод |
| АР2022-ХХ | 0,2; 1 | 3 | резьбовой хвостовик М5 | нет | кабельный вывод |
| АР2028-ХХ | 1; 3; 5; 10 | 1 | шпилька М6 | нет | BNC |
| АР2028-ХХ-01 | AR03 (10-32 UNF) | ||||
| АР2028-ХХ-02 | кабельный вывод | ||||
| АР2028В | 3 | да | AR0701(5/8-24 UNF) | ||
| АР2О281 | Вилка РС4-ТВ | ||||
| АР2029-ХХ | 1; 10 | 1 | клеевой | нет | AR03 (10-32 UNF) |
| АР2030-ХХ | 0,3; 1 | 1 | клеевой | нет | кабельный вывод |
| АР2031-ХХ | 0,1; 0,3; 1 | 1 | резьбовой хвостовик М5 | нет | кабельный вывод |
| АР2034-ХХ | 0,3; 1; 3 | 1 | шпилька М3 | нет | AR0201 (М3) |
| АР2034-ХХ-01 | токовыводы | ||||
| АР2034-ХХ-02 | AR0201 (М3) | ||||
| АР2037-ХХ | 0,1; 0,2; 1; 5; 10; 50 | 1 | шпилька М5 | нет | AR03 (10-32 UNF) |
| АР2037-ХХ-01 | кабельный вывод | ||||
| АР2037-ХХ-02 | AR03 (10-32 UNF) | ||||
| АР2037-ХХ-03 | кабельный вывод | ||||
| АР2038-ХХ | 1; 10; 50; 100 | 3 | винт М5 | нет | кабельный вывод |
| АР2038Р-ХХ | AR0901 (М6х0,5) | ||||
| АР2039-ХХ | 1; 5; 10 | 3 | винт М5 | да | AR1601 (1/4-28 UNF) |
| АР2043-ХХ | 1; 3; 5; 10 | 3 | шпилька М5 | нет | AR0901 (М6х0,5) |
| АР2043-ХХ-01 | AR1601 (1/4-28 UNF) | ||||
| АР2043-ХХ-02 | кабельный вывод | ||||
| АР2045-ХХ | 0,1; 1; 10 | 3 | шпилька М5 | нет | AR0901 (М6х0,5) |
| АР2045-ХХ-01 | AR1601 (1/4-28 UNF) | ||||
| АР2045-ХХ-02 | кабельный вывод | ||||
| АР2046-ХХ | 100 | 3 | шпилька М5 | нет | AR0901 (М6х0,5) |
| АР2046-ХХ-01 | AR1601 (1/4-28 UNF) | ||||
| АР2046-ХХ-02 | кабельный вывод | ||||
| АР2078-ХХ | 1; 10 | 1 | шпилька М5 | да | кабельный вывод |
| АР2081-ХХ | 1; 10 | 3 | 3 винта М3 | нет | кабельный вывод |
| АР2082М-ХХ | 10; 50; 100 | 3 | шпилька М5 | нет | AR0901 (М6х0,5) |
| АР2083 | 1 | 3 | 3 винта М3 | нет | AR0901 (М6х0,5) |
| АР2098-ХХ | 3; 10; 50 | 1 | шпилька М5 | нет | BNC |
| АР2098-ХХ-01 | AR03 (10-32 UNF) | ||||
| АР2098-ХХ-02 | кабельный вывод |
| Наименование модификации | Номинальное значение коэффициента преобразования, мВ/(м-с2) | Количество измерительных осей | Способ крепления | Наличие электрической изоляции | Тип соединителя |
| АР2099-ХХ | 10; 50; 100 | 1 | шпилька М5 | нет | AR03 (10-32 UNF) |
| АР2099-ХХ-01 | |||||
| АР2099-ХХ-02 | кабельный вывод | ||||
| АР2099-ХХ-03 |
б) АР2038-ХХ в) АР2038Р-ХХ г) АР2039-ХХ
а) АР2037-ХХ-02
ж) АР2046-ХХ
з) АР2081-ХХ и) АР2082М-ХХ
д) АР2043-ХХ
е) АР2045-ХХ
к) AP2083
н) АР2098-ХХ-02
л) АР2098-ХХ
п) АР2099-ХХ
м) АР2098-ХХ-01
о) АР2078-ХХ
р) АР2099-ХХ-01 с) АР2099-ХХ-02 т) АР2099-ХХ-03
Рисунок 2 - Внешний вид акселерометров
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений амплитуды ускорения, м/с2: | |
| - для АР20ХХ-0,5-ХХ, АР2019 | от 1 до 100000 |
| - для АР20ХХ-1-ХХ, АР2017 | от 1 до 50000 |
| - для АР20ХХ-2-ХХ | от 1 до 25000 |
| - для АР20ХХ-3-ХХ | от 1 до 16000 |
| - для АР20ХХ-10-ХХ, АР2083 | от 0,1 до 5000 |
| - для АР20ХХ-30-ХХ, АР2028В, АР20281 | от 0,1 до 1600 |
| - для АР20ХХ-50-ХХ | от 0,1 до 1000 |
| - для АР20ХХ-100-ХХ | от 0,1 до 500 |
| - для АР20ХХ-500-ХХ | от 0,1 до 100 |
| - для АР20ХХ-1000-ХХ, АР2046 | от 0,1 до 50 |
| - для АР20ХХ-5000-ХХ | от 0,1 до 10 |
| Наименование характеристики | Значение |
| Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м-с"2): | |
| - для АР20ХХ-0,5-ХХ, АР2019 | 0,05 |
| - для АР20ХХ-1-ХХ, АР2017 | 0,1 |
| - для АР20ХХ-2-ХХ | 0,2 |
| - для АР20ХХ-3-ХХ | 0,3 |
| - для АР20ХХ-10-ХХ, АР2083 | 1 |
| - для АР20ХХ-30-ХХ, АР2028В, АР2О281 | 3 |
| - для АР20ХХ-50-ХХ | 5 |
| - для АР20ХХ-100-ХХ | 10 |
| - для АР20ХХ-500-ХХ | 50 |
| - для АР20ХХ-1000-ХХ, АР2046 | 100 |
| - для АР20ХХ-5000-ХХ | 500 |
| Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: | |
| - для исполнений АР20ХХ-ХХ-ХХ-Х | ±10 |
| - для исполнений AP2OXX-XX-XX-N | ±2 |
| Нелинейность амплитудной характеристики, %: | |
| - от минимального измеряемого ускорения до 300 м/с2 включительно | ±1 |
| - от 300 м/с2 до максимального измеряемого ускорения | ±4 |
| Рабочий диапазон частот, Гц: - для АР2ОО6-ХХ-ХХ | |
| - диапазон А | от 0,1 до 3800 |
| - диапазон В | от 0,1 до 2000 |
| - диапазон C | от 10 до 600 |
| - для АР2017 | |
| - диапазон А | от 2 до 20000 |
| - диапазон В | от 10 до 15000 |
| - диапазон C | от 20 до 5000 |
| - для AP2018-XX | |
| - диапазон А | от 2 до 20000 |
| - диапазон В | от 10 до 20000 |
| - диапазон C | от 30 до 6000 |
| - для АР2019 | |
| - диапазон А | от 5 до 20000 |
| - диапазон В | от 20 до 20000 |
| - для AP2022-XX | |
| - диапазон А | от 5 до 20000 |
| - диапазон В | от 15 до 20000 |
| - для АР2О28-ХХ-ХХ | |
| - диапазон А | от 0,4 до 12000 |
| - диапазон В | от 0,5 до 10000 |
| - диапазон C | от 15 до 3000 |
| - для АР2028В, AP2028I | |
| - диапазон А | от 0,4 до 10000 |
| - диапазон В | от 0,5 до 8000 |
| - диапазон C | от 15 до 2500 |
| Наименование характеристики | Значение |
| Рабочий диапазон частот, Гц: | |
| - для АР2О29-ХХ | |
| - диапазон А | от 0,5 до 20000 |
| - диапазон В | от 2 до 12000 |
| - диапазон C | от 15 до 4000 |
| - для АР2ОЗО-ХХ, АР2О31-ХХ | |
| - диапазон А | от 0,5 до 20000 |
| - диапазон В | от 1 до 18000 |
| - диапазон C | от 10 до 5000 |
| - для АР2О34-ХХ-ХХ | |
| - диапазон А | от 0,4 до 20000 |
| - диапазон В | от 0,5 до 20000 |
| - диапазон C | от 10 до 5000 |
| - для АР2О37-ХХ-ХХ | |
| - диапазон А | от 0,3 до 20000 |
| - диапазон В | от 0,5 до 15000 |
| - диапазон C | от 10 до 5000 |
| - для АР2О38-ХХ, АР2О38Р-ХХ | |
| - диапазон А | от 0,3 до 14000 |
| - диапазон В | от 0,5 до 10000 |
| - диапазон C | от 10 до 5000 |
| - для АР2О39-ХХ | |
| - диапазон А | от 0,4 до 8000 |
| - диапазон В | от 0,5 до 5000 |
| - диапазон C | от 15 до 1500 |
| - для АР2О43-ХХ-ХХ | |
| - диапазон А | от 0,6 до 18000 |
| - диапазон В | от 2 до 10000 |
| - диапазон C | от 10 до 5000 |
| - для АР2О45-ХХ-ХХ | |
| - диапазон А | от 0,7 до 20000 |
| - диапазон В | от 2 до 10000 |
| - диапазон C | от 10 до 5000 |
| - для АР2046-ХХ-ХХ | |
| - диапазон А | от 0,5 до 16000 |
| - диапазон В | от 2 до 10000 |
| - диапазон C | от 10 до 3000 |
| - для АР2О78-ХХ | |
| - диапазон А | от 0,5 до 20000 |
| - диапазон В | от 1 до 15000 |
| - диапазон C | от 15 до 3000 |
| - для АР2О81-ХХ | |
| - диапазон А | от 0,4 до 14000 |
| - диапазон В | от 0,5 до 10000 |
| - диапазон C | от 12 до 2500 |
| - для АР2О82М-ХХ | |
| - диапазон А | от 0,4 до 16000 |
| - диапазон В | от 0,5 до 10000 |
| - диапазон C | от 10 до 3000 |
| Наименование характеристики | Значение |
| Рабочий диапазон частот, Гц: | |
| - для АР2083 | |
| - диапазон А | от 0,5 до 14000 |
| - диапазон В | от 1 до 10000 |
| - диапазон C | от 15 до 2500 |
| - для АР2098-ХХ-ХХ | |
| - диапазон А | от 0,4 до 20000 |
| - диапазон В | от 0,5 до 12000 |
| - диапазон C | от 10 до 3500 |
| - для АР2099-ХХ-ХХ | |
| - диапазон А | от 0,4 до 14000 |
| - диапазон В | от 0,5 до 10000 |
| - диапазон C | от 10 до 3000 |
| Неравномерность частотной характеристики в диапазоне, %: | |
| - диапазон А | ±45 |
| - диапазон В | ±12,5 |
| - диапазон С | ±4 |
| Частота установочного резонанса в осевом направлении, кГц, не менее: | |
| - для АР2006-ХХ-ХХ | 7 |
| - для АР2017, АР2037-ХХ-ХХ, АР2О78-ХХ | 45 |
| - для АР2018-ХХ, АР2019, АР2О22-ХХ, АР2О34-ХХ-ХХ, АР2О45-ХХ-ХХ | 60 |
| - для АР2028-ХХ-ХХ | 30 |
| - для АР2081-ХХ, АР2082М-ХХ, АР2083, АР2О99-ХХ-ХХ | 30 |
| - для АР2028В, АР20281 | 25 |
| - для АР2029-ХХ, АР2ОЗО-ХХ, АР2О31-ХХ | 55 |
| - для АР2038Х-ХХ, АР2О43-ХХ-ХХ, АР2046-ХХ-ХХ, АР2О98-ХХ-ХХ | 36 |
| - для АР2039-ХХ | 15 |
| Пределы допускаемой основной относительной погрешности при измерении | |
| виброускорения в рабочих диапазонах амплитуд и частот, %: | |
| - диапазон B | ±15 |
| - диапазон С, при измерении ускорения до 300 м/с2 включительно | ±5 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 |
| Коэффициент влияния температуры окружающего воздуха, %/°С | ±0,2 |
| Коэффициент влияния переменного магнитного поля, м^с’2/(А^м’1), не более | 1-10’3 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +18 до +25 80 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса акселерометра без кабеля, г, не более: - для АР2006-ХХ-ХХ | 180 |
| - для АР2017, АР2037-ХХ-ХХ, АР2039-ХХ, АР2043-ХХ-ХХ, АР2078-ХХ | 15 |
| - для АР2018-ХХ, АР2029-ХХ | 5,5 |
| - дляАР2019 | 0,14 |
| - для АР2022-ХХ, АР2034-ХХ-ХХ | 4 |
| - для АР2028Х-ХХ-ХХ | 45 |
| - для АР2030-ХХ, АР2031-ХХ | 2 |
| Наименование характеристики | Значение |
| Масса акселерометра без кабеля, г, не более: - для АР2098-ХХ - для АР2038Х-ХХ, АР2081-ХХ, АР2083 - для АР2045-ХХ-ХХ - для АР2046-ХХ-ХХ - для АР2082М-ХХ - для АР2099-ХХ-ХХ | 40 36 7,5 20 26 45 |
| Габаритные размеры акселерометра (диаметр х высота), мм, не более: | |
| - для АР2006-ХХ-ХХ | 36х35 |
| - для АР2017, АР2037-ХХ-ХХ | 14х26 |
| - для АР2018-ХХ | 10х22 |
| - для АР2019 | 3,6х3,6 |
| - для АР2028-ХХ, АР2028В, АР2О281 | 17х53 |
| - для АР2028-ХХ-01, АР2028-ХХ-02 | 17х32 |
| - для АР2030-ХХ | 7х13 |
| - для АР2031-ХХ, АР2034-ХХ-ХХ | 8х20 |
| - для АР2039-ХХ | 22х12 |
| - для АР2078-ХХ | 14х46 |
| - для АР2098-ХХ-ХХ | 17х50 |
| - для АР2099-ХХ-ХХ | 19х23 |
| Габаритные размеры акселерометра (длинахглубинахвысота), мм, не более: | |
| - для АР2022-ХХ | 9х15х9 |
| - для АР2029-ХХ | 10х10х16 |
| - для АР2038Х-ХХ | 23х23х12 |
| - для АР2043-ХХ-ХХ | 20х14х14 |
| - для АР2045-ХХ-ХХ | 19х13х13 |
| - для АР2046-ХХ-ХХ | 23х17х17 |
| - для АР2081-ХХ | 35х20х9 |
| - для АР2082М-ХХ | 25х25х9 |
| - для АР2083 | 35х20х9 |
| Напряжение питания, В | от +18 до +30 |
| Условия эксплуатации: а) температура окружающего воздуха, °С б) относительная влажность воздуха при +35 °С, % - для АР2078-ХХ - для остальных акселерометров АР20ХХ в) переменное магнитное поле частотой 50 Гц с напряженностью, А/м, не более | от -55 до +125 100 95 400 |
Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносят на заглавный лист паспорта АБКЖ.433646.ХХПС и руководства по эксплуатации АБКЖ.433646РЭ типографским способом в левом верхнем углу.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Акселерометры АР20ХХ | АБКЖ.433646 | 1 шт. |
| Акселерометры АР20ХХ. Паспорт | АБКЖ.433646.ХХПС | 1 шт. |
| Акселерометры АР20ХХ. Руководство по эксплуатации | АБКЖ.433646РЭ | 1 экз. на партию |
приведены в АБКЖ.433646РЭ, раздел 2 «Использование по назначению».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении»;
АБКЖ.433646ТУ Акселерометры ЛР20ХХ. Технические условия.
| Зарегистрировано поверок | 2983 |
| Поверителей | 9 |
| Актуальность данных | 17.11.2024 |
