| Номер в госреестре | 88509-23 |
| Наименование СИ | Измерители крутящего момента силы |
| Обозначение типа СИ | NXTT |
| Изготовитель | Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 15.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители крутящего момента силы NXTT (далее - измерители) предназначены для измерений крутящего момента силы,
Принцип действия измерителей заключается в преобразовании деформации упругого тела первичного измерительного преобразователя с наклеенными на нем тензорезисторами в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста. Электрические сигналы разбаланса поступают в измерительный усилитель, где осуществляется их преобразование и обработка с выводом значений на устройство индикации.
Измерители выпускаются в 10 модификациях, отличающихся диапазонами измерений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, типом и размером присоединительного элемента.
Модификации измерителей имеют обозначение: NXTT-Y, где NXTT - обозначение измерителей по каталогу изготовителя: NITT или NETT; Y - цифровой индекс, соответствующий максимальному значению крутящего момента силы в Н^м.
Конструктивно измерители NITT изготовлены из стали высокой прочности и выполнены в корпусе прямоугольной формы. На верхней плоскости корпуса измерителей расположены дисплей и кнопки управления, а на торцевой плоскости - присоединительное гнездо. Измерители NETT состоят из датчика крутящего момента силы, в корпусе цилиндрической формы, изготовленного из стали высокой прочности, на верхней плоскости которого расположено присоединительное гнездо, а на боковой плоскости разъем для подключения электронного блока индикации, и самого блока индикации с дисплеем и кнопками управления.
Цветовое исполнение измерителей может меняться по требованию заказчика или по решению изготовителя.
Идентификация измерителей осуществляется визуальным осмотром корпуса, на котором отображена информация о производителе, модификации и заводском номере, нанесенная методом окраски или этикетирования. Заводской номер имеет цифровое обозначение, состоящее из арабских цифр.
Нанесение знака поверки на измерители не предусмотрено.
Пломбирование измерителей не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией измерителей, которая может быть вскрыта только при помощи специального инструмента.
Общий вид измерителей приведён на рисунках 1 - 2.

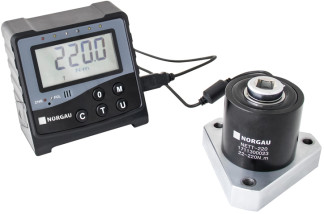

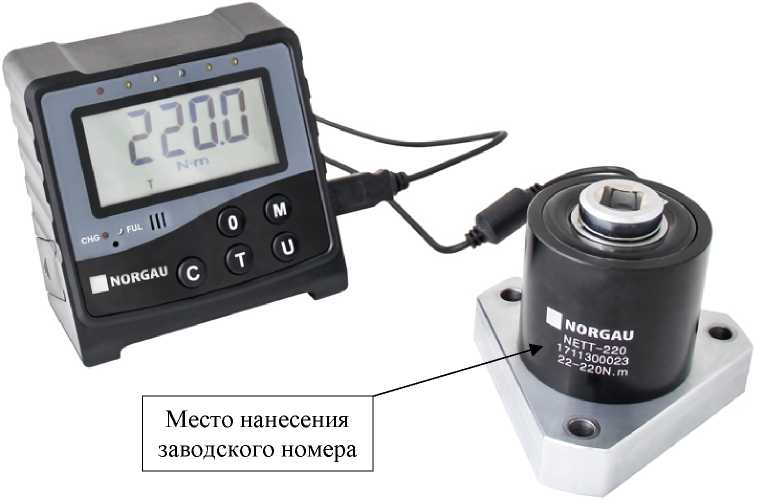

Рисунок 1 - Общий вид измерителей крутящего момента силы NETT
Место нанесения

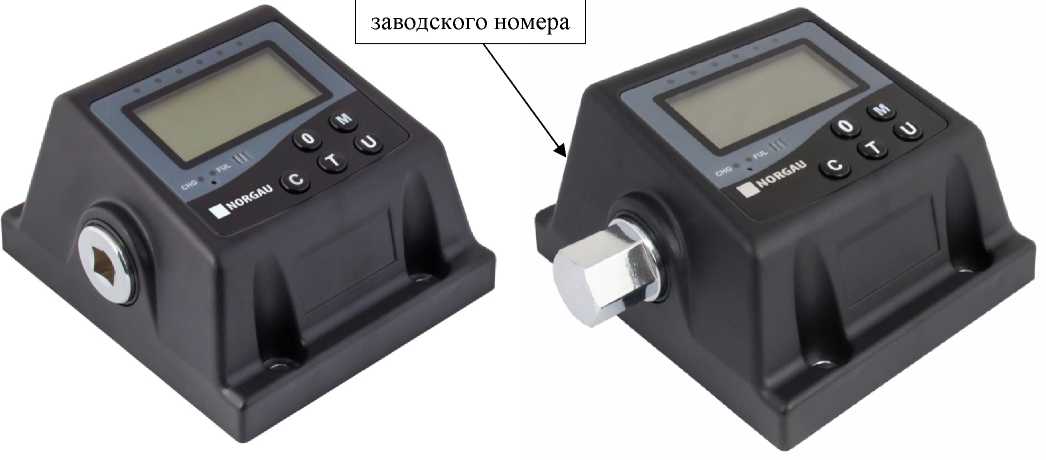

Рисунок 2 - Общий вид измерителей крутящего момента силы NITT
Таблица 1 - Метрологические характеристики
| Модификация | Диапазон измерений крутящего момента силы, Н^м | Дискретность отсчёта измерений, Н^м | Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
| NITT-350 | от 35 до 350 | 0,1 | ±1 |
| NITT-1000 | от 100 до 1000 | 1 | |
| NITT-2000 | от 200 до 2000 | 1 | |
| NETT-05 | от 0,1 до 0,5 | 0,0001 |
Продолжение таблицы 1
| Модификация | Диапазон измерений крутящего момента силы, Н^м | Дискретность отсчёта измерений, Н^м | Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
| NETT-5 | от 0,5 до 5,0 | 0,0001 | ±1 |
| NETT-50 | от 5 до 50 | 0,001 | |
| NETT-220 | от 22 до 220 | 0,01 | |
| NETT-550 | от 55 до 550 | 0,01 | |
| NETT-1000 | от 100 до 1000 | 0,01 | |
| NETT-2200 | от 220 до 2200 | 0,1 |
Таблица 2 - Основные технические характеристики
| Модификация | Размер присоединительного внутреннего квадрата или внешнего шестигранника, мм (дюйм) | Г абаритные размеры (ДХШ*В) мм, не более: | Масса, кг, не более: | ||
| блока индикац ии | датчика крутящего момента силы | блока индика ции | датчика крутящего момента силы | ||
| NITT-350 | 12,7 (1/2) | 170x180 х100 | -2) | 3,2 | .2) |
| NITT-1000 | 271) | 3,5 | .2) | ||
| NITT-2000 | 271) | 4,0 | .2) | ||
| NETT-05 | 6,35 (1/4) | 120x120 x100 | 65x80x80 | 0,7 | 0,7 |
| NETT-5 | 6,35 (1/4) | ||||
| NETT-50 | 9,52 (3/8) | 80x90x100 | 0,9 | ||
| NETT-220 | 12,7 (1/2) | 130x130x100 | 1,5 | ||
| NETT-550 | 19,05 (3/4) | 160x160x140 | 3,0 | ||
| NETT-1000 | 25,4 (1) | 180x180x150 | 5,5 | ||
| NETT-2200 | 25,4 (1) | 6,0 | |||
1) - размер присоединительного шестигранника
2) - блок индикации совмещён с датчиком крутящего момента силы в едином корпусе
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет, не более | 10 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +35 от 40 до 80 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель крутящего момента силы NXTT | модификация в зависимости от заказа | 1 шт. |
| Блок питания | - | 1 шт. |
таблицы 4
| Наименование | Обозначение | Количество |
| Соединительный кабель для модификации NITT/NETT | в зависимости от заказа | 1 шт./2 шт. |
| Паспорт | ИКМ.01.053101ПС ИКМ.01.053102ПС | 1 экз. Зависит от модификации |
| Руководство по эксплуатации | - | 1 экз. |
| Кейс | - | 1 шт. |
| Дополнительные адаптеры | - | По заказу |
приведены в разделе 7 «Подготовка и порядок работы» РЭ «Измерители крутящего момента силы NXTT. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2019 г. № 1794;
ТУ 26.51.66-004-49360276-2021 «Измерители крутящего момента силы NXTT. Технические условия».
