| Номер в госреестре | 88512-23 |
| Наименование СИ | Анализаторы толщины покрытий рентгенофлуоресцентные |
| Обозначение типа СИ | iEDX 150T |
| Изготовитель | Компания ISP CO., LTD, Республика Корея |
| Год регистрации | 2023 |
| Срок свидетельства | 15.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы толщины покрытий рентгенофлуоресцентные iEDX 150T (далее по тексту - анализаторы) предназначены для измерений толщины однослойных, многослойных или сплавных покрытий, а также массовой доли элементов методом энергодисперсионной рентгеновской флуоресценции.
Принцип действия анализаторов основан на анализе материалов методом энергодисперсионной флуоресценции, при котором на образец воздействуют рентгеновскими лучами из рентгеновской трубки, вследствие чего генерируется флуоресцентное рентгеновское излучение, по энергии которого определяют элементы, представленные в образце, а по интенсивности рентгенофлуоресценции определяют толщину образца и его элементный состав.
Конструктивно средство измерений выполнено в виде настольного прибора с отдельно устанавливаемым компьютером с программным обеспечением и включает в себя следующие основные составные части: рентгеновскую трубку, кремниевый дрейфовый детектор, коллиматоры, измерительную камеру, подвижную платформу для установки образца, видеокамеру для позиционирования, физический ключ безопасности, кнопки включения анализатора, блокирующаяся дверца, интерфейс подключения USB. Анализатор выполняет анализ элементов от Ti22 до U92. Анализатор позволяет выполнять измерения толщины покрытия на 5 слоях, включая основание, диапазон показаний толщины покрытий составляет от 0,05 до 75 мкм.
Анализаторы выпускаются в трех исполнениях S, M и L, отличающихся габаритными размерами и массой. Исполнение L имеет прорезную (открытую) измерительную камеру, позволяющую проводить анализ крупногабаритных образцов.
Пломбирование анализаторов не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения наносят методом цифровой лазерной печати на шильдик, расположенный на задней поверхности корпуса анализатора.
Общий вид и схема маркировки анализаторов представлены на рисунках 1 и 2.
Нанесение знака поверки на средство измерений не предусмотрено.

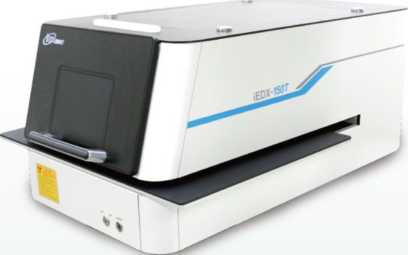

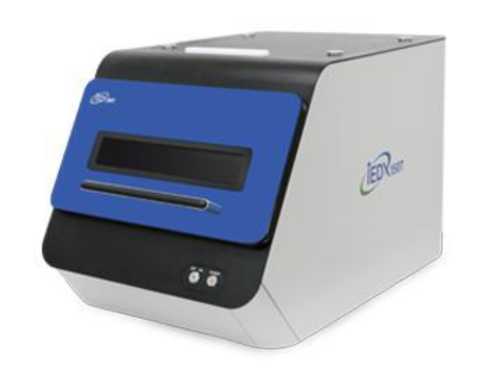

Анализатор iEDX 150T исполнение S, Анализатор iEDX 150T исполнение M
Рисунок 1 - Общий вид анализаторов iEDX 150T
Анализатор iEDX 150T исполнение L

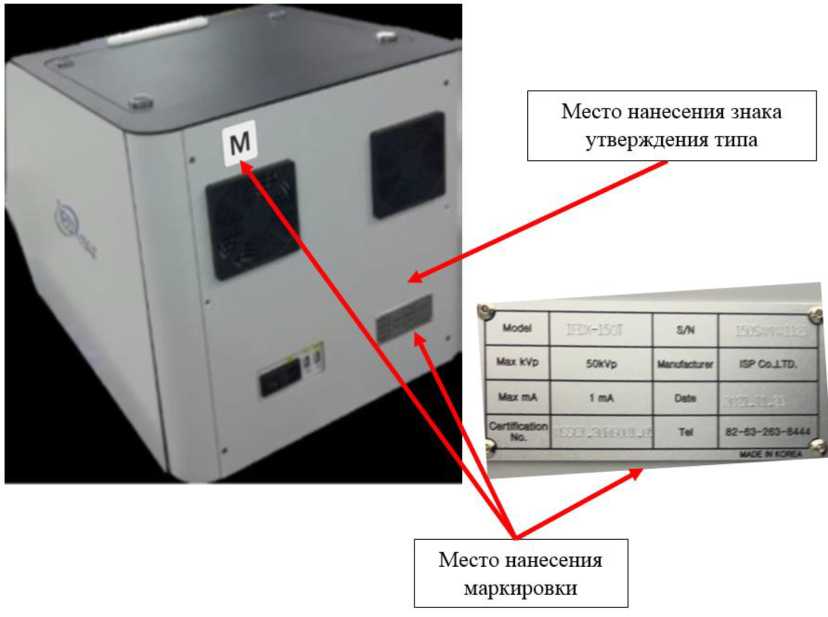

Рисунок 2 - Общий вид и схема маркировки анализаторов iEDX 150T
Программное обеспечение (далее по тексту - ПО) MultiRay, установленное на персональный компьютер, содержит функции для настройки условий измерений, управления прибором, мониторинга измерений в реальном времени, сбора, хранения и обработки результатов измерений.
Метрологически значимая часть ПО не выделена, все ПО является метрологически значимым.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) анализаторов
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MultiRay |
| Номер версии (идентификационный номер) ПО, не ниже | 2.3.46.ХХ1) |
| Цифровой идентификатор ПО | - |
| 1) ХХ - буквенное обозначение, которое может принимать значения Ru или В, где Ru -русскоязычная версия ПО, В - англоязычная версия ПО. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины покрытия, мкм | от 0,6 до 24,0 |
| Пределы допускаемой относительной погрешности измерений толщины покрытия1), % | ± 6 |
| Диапазон измерений массовой доли элементов, % | от 0,1 до 99,9 |
| Пределы допускаемой относительной погрешности измерений массовой доли элементов, %, в диапазоне: от 0,1 до 2,0 % включ., | ± 20 |
| св. 2,1 до 10,0 % включ., | ± 15 |
| св. 10,1 до 99,9 % включ. | ± 10 |
| 1) Для первого слоя покрытия | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| исполнение S | исполнение M | исполнение L | |
| Габаритные размеры, мм, не более: | |||
| - высота | 600 | 500 | 430 |
| - ширина | 820 | 770 | 1100 |
| - длина | 650 | 520 | 815 |
| Масса, кг, не более | 140 | 120 | 140 |
| Параметры электрического питания: - напряжение переменного тока, В | 220 ± 10 % | ||
| - частота переменного тока, Г ц | 50/60 | ||
| - потребляемая мощность, ВА | 600 | ||
| Условия эксплуатации: - температура окружающей среды, °С | от +10 до +40 | ||
| - относительная влажность воздуха, %, не более | 80 | ||
| - атмосферное давление, кПа | от 94 до 106 | ||
наносится на корпус прибора методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор толщины покрытий рентгенофлуоресцентный | iEDX 150T | 1 шт. |
| Сетевой шнур | - | 1 шт. |
| USB - кабель | - | 1 шт |
| USB - носитель с программным обеспечением MultiRay | - | 1 шт |
| Руководство по эксплуатации | - | 1 шт |
приведены в руководстве по эксплуатации «Анализаторы толщины покрытий рентгенофлуоресцентные iEDX 150T. Руководство по эксплуатации» разделы 3.2 «Измерение толщины покрытий. Введение и пояснения», 3.3 «Функция измерения толщины покрытия», 3.4 «Качественный и количественный анализ. Введение и объяснение», 3.5 «Функции количественного анализа».
Приказ Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 г. № 2089 «Об утверждении государственной поверочной схемы для средств измерений поверхностной плотности и массовой доли элементов в покрытиях»;
Стандарт предприятия компании ISP CO., LTD, Республика Корея.
